Reckhorn A-405 +

[caine2011]

Hallo, ich möchte euch heute über meine Erfahrungen mit Körperschallwandlern der Firma Reckhorn mitteilen. Außerdem kann man diesen Thread als Anleitung zur Montage verstehen.


Ich wollte, wie des Öfteren, ein mehr für mein kleines Wohnzimmerheimkino. Da ich Boxentechnisch sehr gut ausgestattet bin, mehr AVR (vorerst) auch ausreicht und 3D für mich nur ein unausgereifter Modetrend ist, habe ich auf grobi.tv gesurft und fand bald iBeam, als den „Trend“ oder „Kick“ für jedes Heimkino. Nur habe ich ein leichtes Unbehagen, wenn ein Gerät mit einem kleinen „i“ beginnt (ok ich habe ein iPhone, aber verratet es niemand) und fragte mich schnell, warum ein solches Gerät bitte 250€ kosten soll. Ich suche immer nach meiner Meinung guten Preis/Leistungsverhältnissen.
Außerdem wollte ich auch nicht unbedingt den „Zone 2“-Trick benutzen zum Anschließen des Ganzen.
Warum das, wenn ich ein gutes P/L-verhältnis schon erwähne? Seht euch die Couch an, die ist riesig und ich hätte ohnehin 2 Fabrikate gebraucht…gut jetzt hat der Yamaha von mir 3 Zonen, aber dann habe ich diverse Forenbeiträge gelesen und kam zu dem Schluß, dass auf jeden Fall Verstärkerleistung notwendig ist. Die empfohlenen Reckhorn brachten mich auf diese Firma.

Dort gab es auch Körperschallwandler. Mit einem Preis von 100€ fürs Paar war das natürlich sagenhaft günstig und damit war der Beweis, dass ein „i“ im Namen nur eine Kostensteigerung mit sich bringt klar.

Also schrieb ich den Support von Reckhorn an, der mir nach ersten Kontaktschwierigkeiten (mein Mail landete wohl im SPAM-Ordner) sehr ausführlich zur Seite Stand. Da ich davon ausging, dass die Körperschallwandler ohnehin keiner sieht und ein Schramme am Gerät mich auch nicht stört, da ich die Verstärker ohnehin irgendwohin nahe dem Sitzplatz von mir platzieren wollte. Oha, dem klugen Leser wird bemerken, ich rede schon von den Verstärkern also Plural, denn ich entschied mich für 6 Körperschallwandler und 2 Verstärker. Also pro Verstärker 3 Wandler.

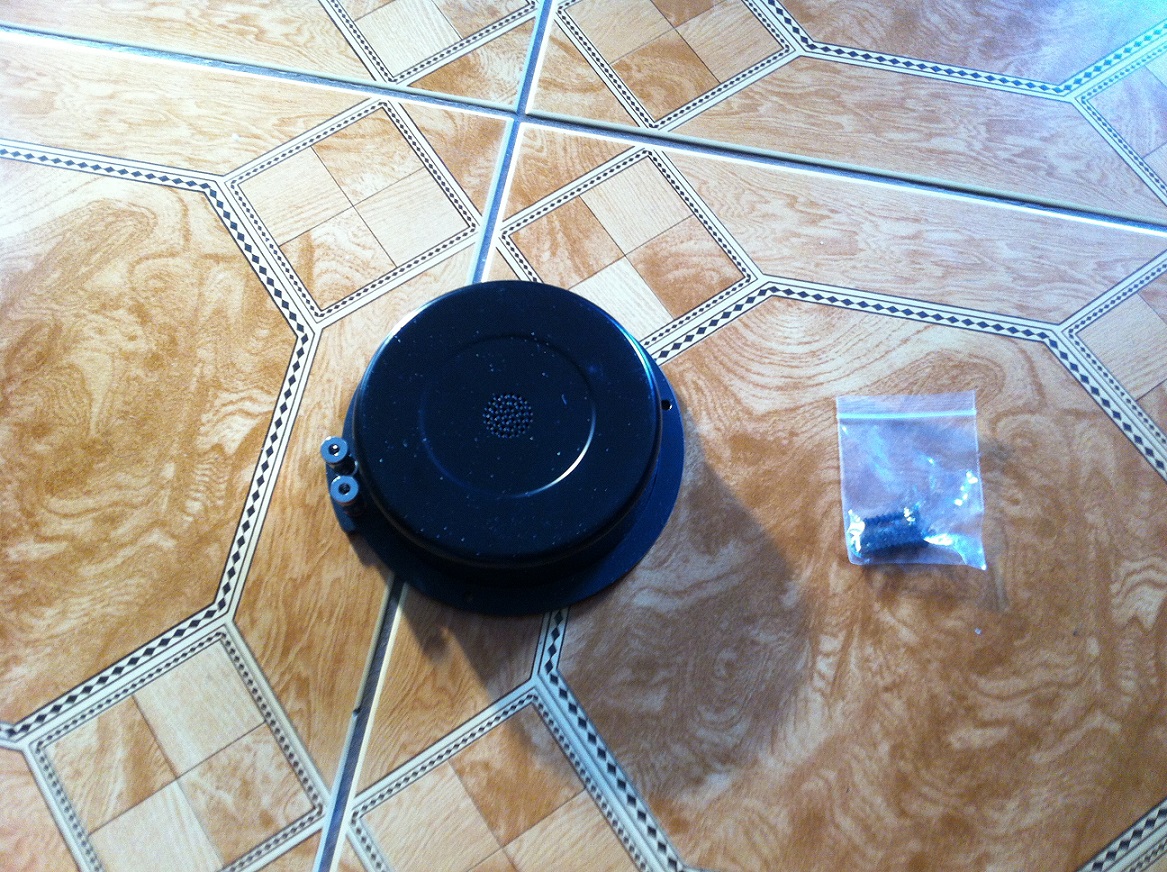

Der BS-200 von unten

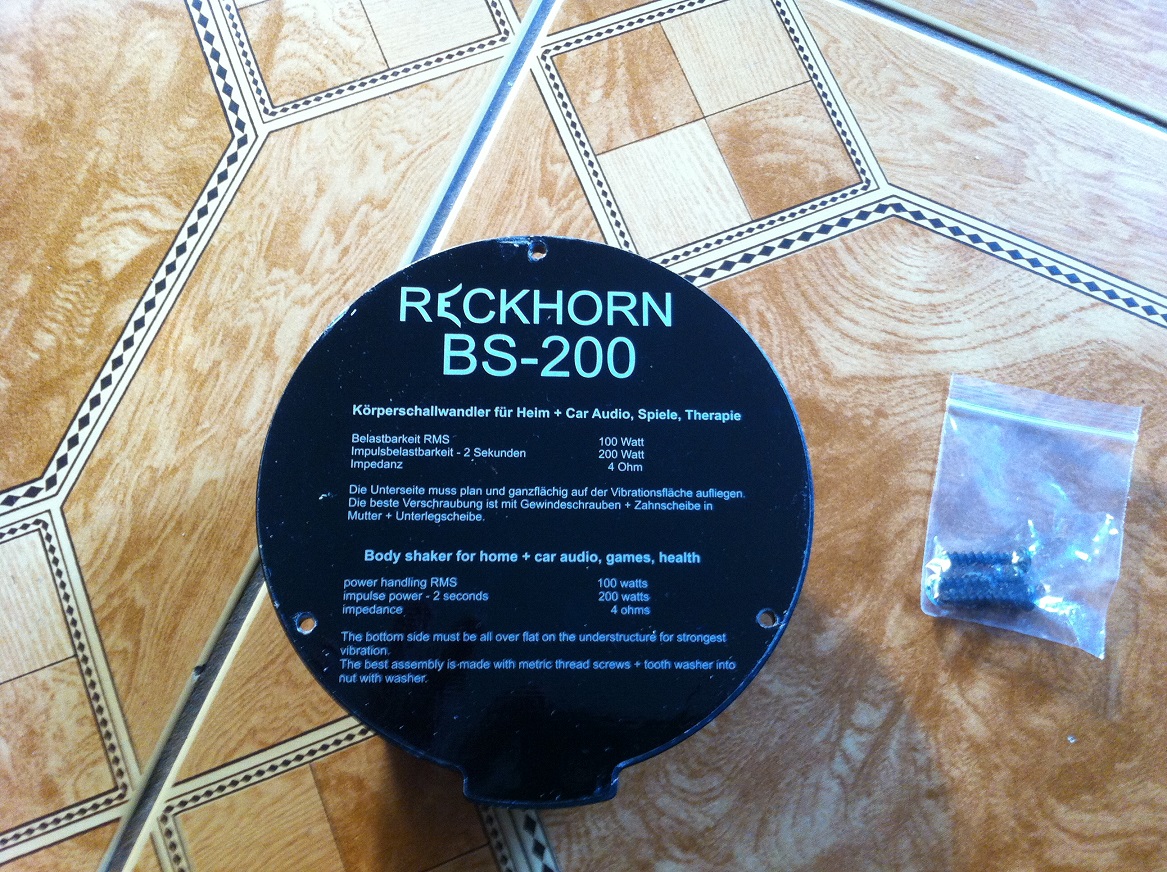

Der BS-200 von oben

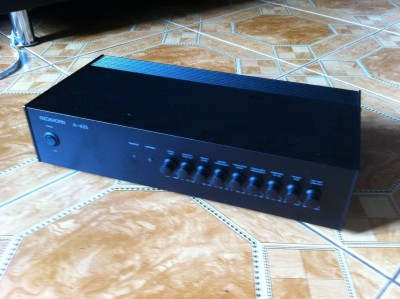

Der Reckhorn A-405

Schnell wollte ich das ganze über die Bühne bringen und bestellte letzten Freitag in der Hoffnung evtl. am Wochende schon was machen zu können, ein wenig zu optimistisch, aber Montag erhielt ich dann das etwas über 20 kg schwere Paket. Am Abend wurde dann das Wohnzimmer auch gleich zum Kriegsschauplatz. In Ermangelung an Geduld meinerseits und dem mengelnden Willen ein paar Freunde zusammenzutrommeln, habe ich erst mal meine Couch alleine aufgestellt, um das Ganze an einem Couchteil auszuprobieren. Das führte zu einer eher provisorischen Notlösung, da ich zudem noch nicht alle Kabel beisammen hatte.
Hier ein paar Impressionen vom Einbau:

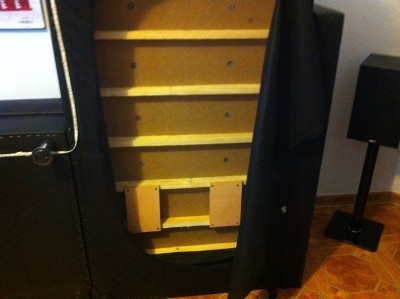

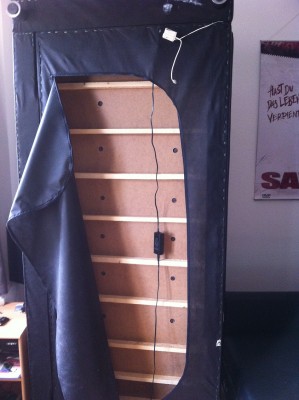

mein umgelgtes couchteil

Das war der erste streich...

[caine2011]

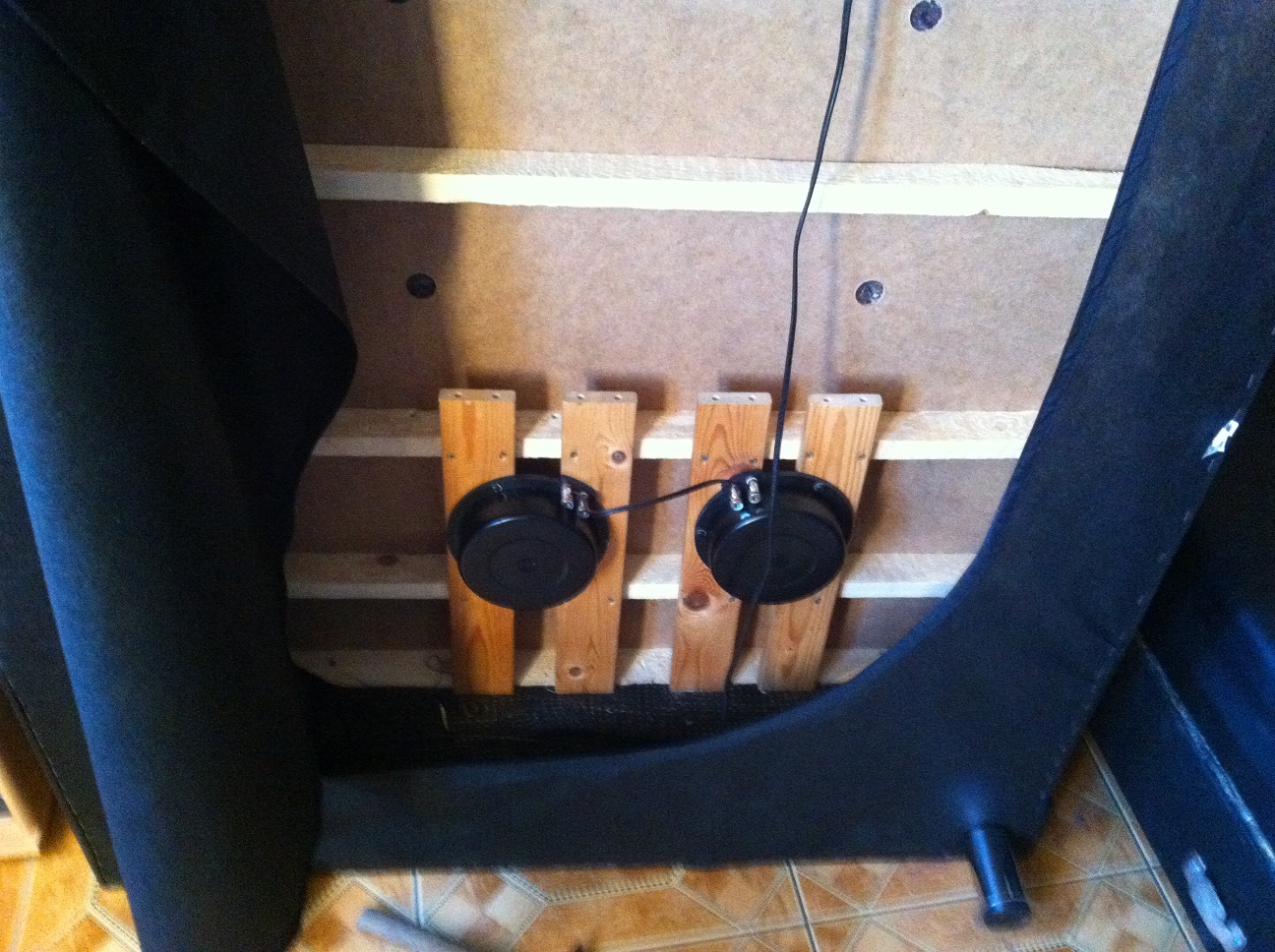

Man sieht hier den Aufbau:

der zweite folgt so gleich

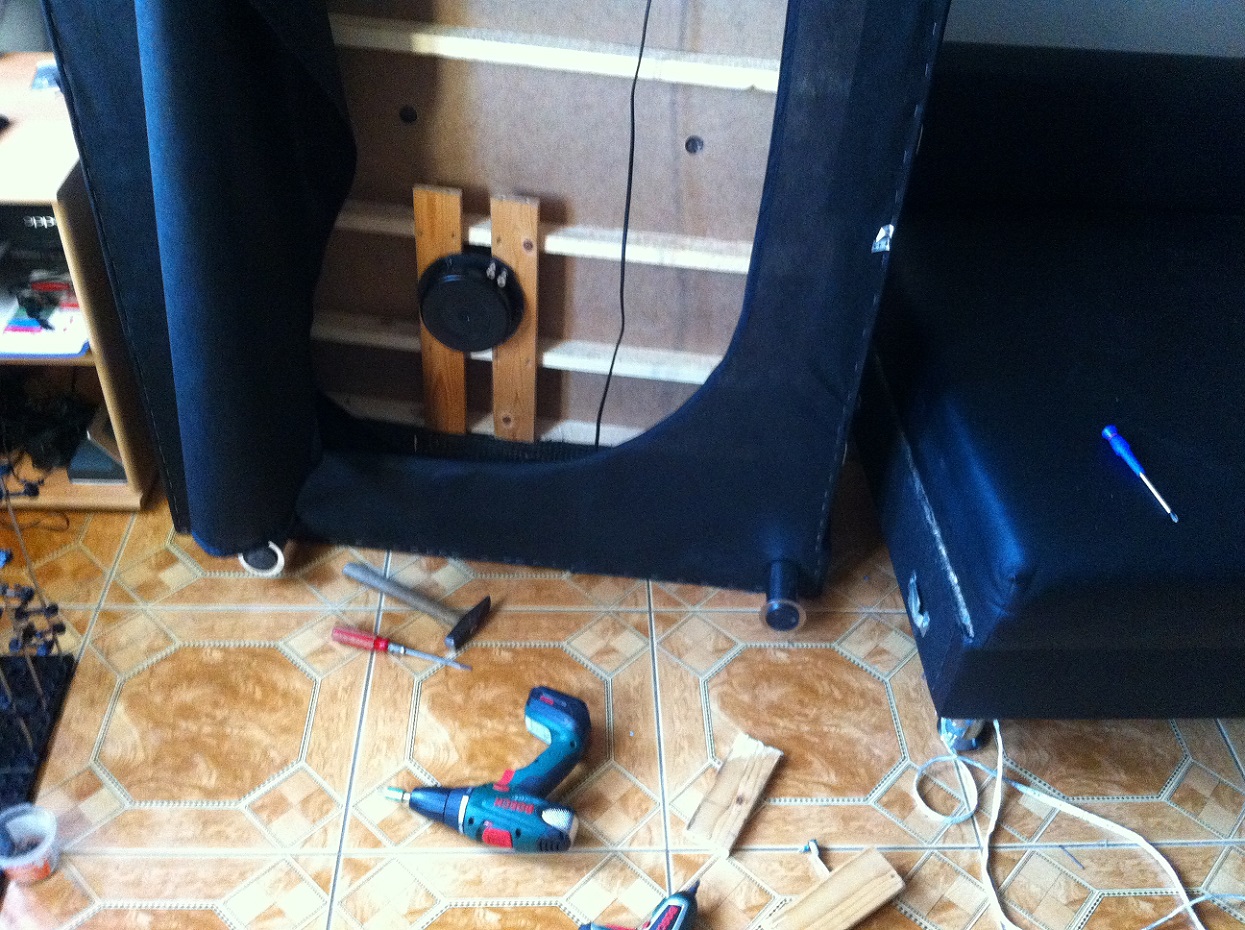

2 Wandler unter der Couch (mit vorläufiger Schnellkonstruktion) um zu testen, ob mir als enthusiastischen Bassfetisch der Effekt zusagt. Der Verstärker kam erst mal mit Freileitung auf den Couchtisch und dann wurde an den Reglern rum gedreht.

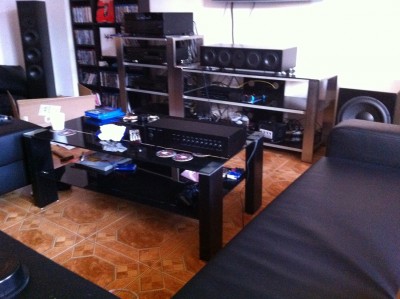

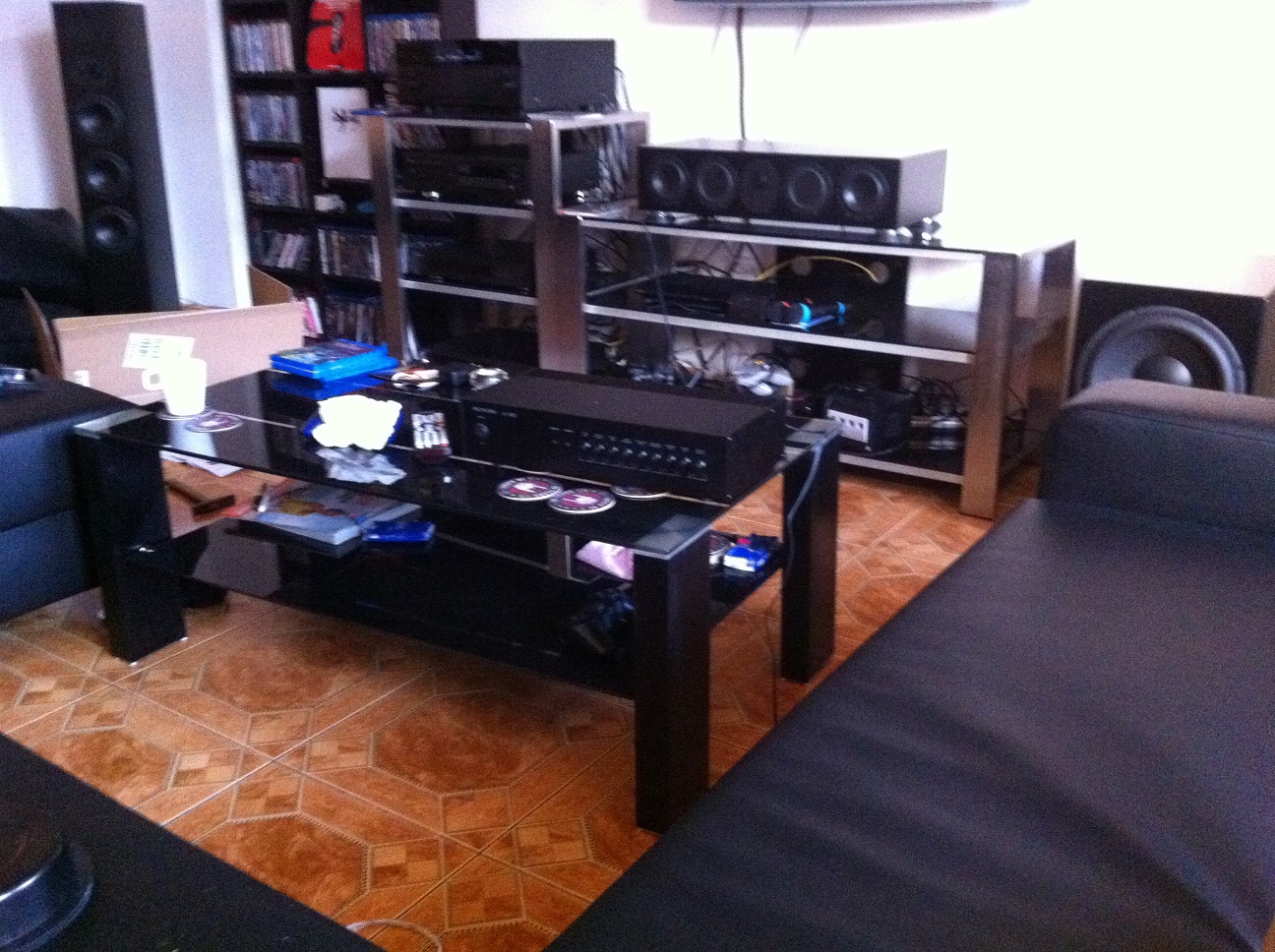

experimentieraufbau

Beeindruckend. Nicht mehr und nicht weniger. Da ich noch keine Gummifüße zum Entkoppeln der Couch vom Boden angebracht hatte, wackelte zwar der ganze Raum, aber damit musste ich leben. Aber so schön habe ich den Inception Soundtrack bisher nie gehört

Der Effekt unterstützt auf jeden Fall die Tieftonwiedergabe. Da ich beim ersten Testen keinen Subwoofer mitlaufen ließ, war es ungewohnt Bass nur zu spüren und nichts zu hören (meine Boxen sind auf 50hz abgetrennt).
Also Bestellte ich fix bei nubert eine Kopplung mit einem Stecker und 2 Buchsen und dazu 2 mal nuCable 5 wusste, dass am Mittwoch weitergeht. Am Mittwoch habe ich dann mir anderes Holz zugesägt und da die Schallwandler korrekt, also vollflächig, aufgebracht.
Endgültig sieht es so aus:

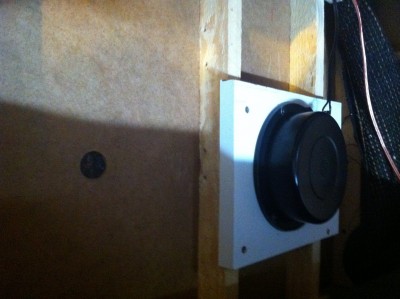

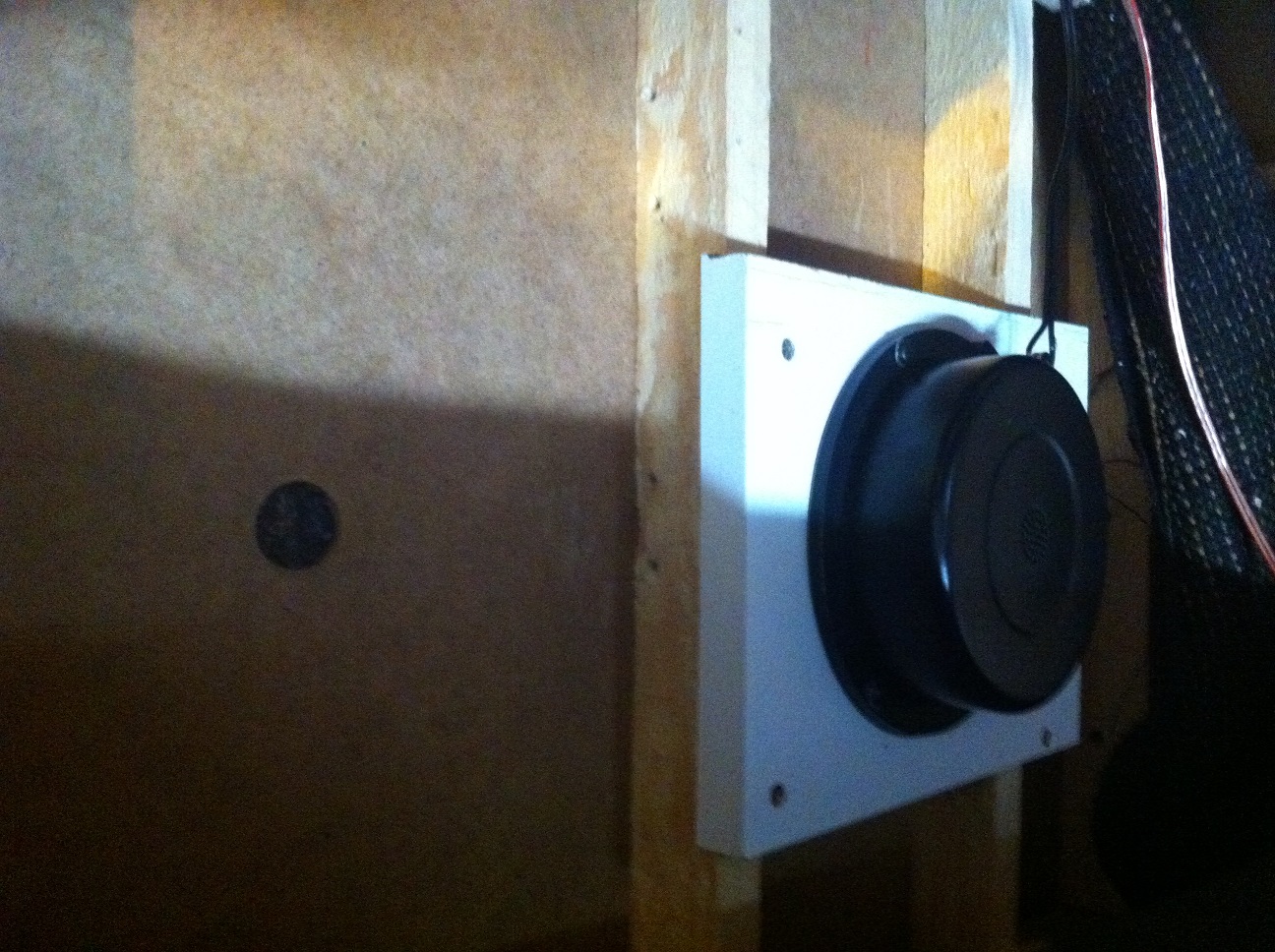

endgültig montiert

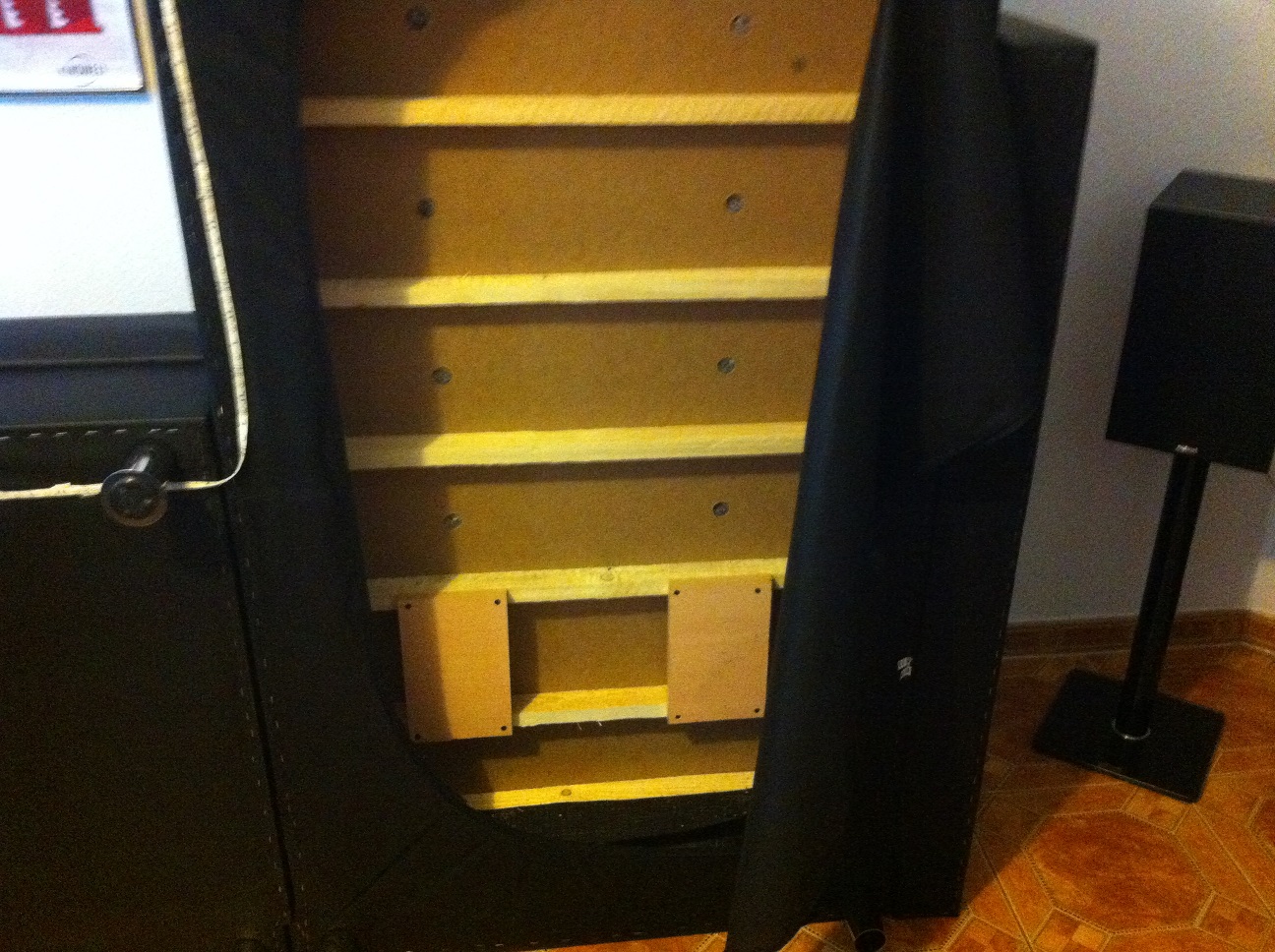

endgültiger aufbau

Ich habe mich zwischenzeitlich dazu entschieden nur in 2 der 3 Teile die Wandler zu integrieren, falls mal wer gesetzteren Alters vorbeischaut und evtl. den Effekt nicht mag.
Dann habe ich noch die Gummientkoppler befestigt und dann kam erst der Inception-Soundtrack zum Einsatz und danach der Fil „I, Robot“
Das war echt geil, ich wusste bis dato nicht, das der Film solche Basseffekte hat. Durch die Vibrationen ist man bei jeder Explosion echt dabei.

Ich möchte noch anmerken, dass auch die zwar knappe aber ausreichende BDA des Reckhorn A-405 schnell die Wirkung der vielen Drehrädchen des Verstärkers erklärt, anhand von bebilderten Frequenzdiagrammen.

Zusammenfassend muss ich aber auch gestehen, dass die Körperschallwandler stark geschmacksabhängig sind und sicher bnei dem einen oder anderen den Eindruck hinterlassen, nur Effekte zu verstärken. Das ist richtig, da das Prinzip von Körperschallwandlern nur Vibrationen erzeugt und insofern nichts mit Klang zu tun hat. Für Musik (außer besagten 5.1 Soundtrack) würde ich die Verstärker nicht nutzen. Aber Heimkino wird mit den Reckhorn in eine neue Dimension gebracht.

Laut Rechnung hat mich der Spaß (Also 4 Wandler, 2 Verstärker, 12 Füße, 2 Subkabel+ Weiche) 500Eur komplett gekostet, was meiner Meinung nach sehr günstig für den gebotenen Effekt ist.

Ich hoffe euch gefällt der Thread, und falls ihr Fragen habt stehe ich zur Verfügung.

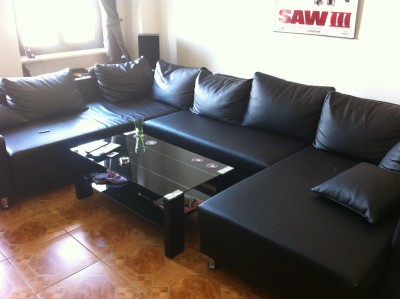

Um sich ein Bild von der Couchgröße machen zu können:

Couchkomplettansicht

Lg caine2011

[Vita]

Danke für den Bericht! Verstehe ich dich richtig, dass du das als echte Bereicherung fürs Heimkino empfindest und nicht nur als Kirmes-Gag? Wie hast du das am AVR angeschlossen? Sind die Reckhorn Verstärker "Auto-On/Off" oder muss man die von Hand schalten?

Sehr praktisch übrigens: so eine Couch mit Reißverschluss.

"Körperschallwandler für Heim + Car Audio, Spiele, Therapie"

[lpuser]

Ich finde das auch Interessant! Aber meine Frau bringt mich um, wenn ich die Rolf Benz Couch aufschlitze

[highendmicha]

Danke schön den tollen Bericht.
Hast du denn jetzt einen kompletten satz zurück geschickt?
Da du im resumee nur noch zwei verstärker und 4 wandler angibst.
Wünsche dir viel spaß mit dem neuen spielzeug.

[caine2011]

ichwerde die 2 übrigen zurückschicken, weil ich wie gesagt den leuten den vergleich zwischen vibration an und aus geben möchte. lustigerweise ist in Mitte nämlich gar nix zu hören.

ich bin auch der meinung, dass man sich wenn man nur filme sieht einen sub nahezu sparen kann. der effekt ist sehr gut bei explosionen oder ähnlichen raumeffekten im LFE-Berecih


@rolf benz couch: sie will doch bestimmt mal lange einkaufen deine gutste...dann fix tackernadeln raus...reckhorn rein und dann wieder vertackern



ps: dachte schon würde keinen interessieren

[robbsv]

Hallo!
Schönen Bericht hast du da geschrieben. Ich bin momentan auch beim Überlegen, ob ich mir nicht eine Solche Kombi, also Reckhorn-Verstärker und die zugehörigen Shaker, kaufe. Der Grund ist hier, dass ich mir nicht wirklich vorstellen kann einen Subwoofer Wohnblockgerecht zu betreiben. Meine Nachbarn sind so schon sehr empfindlich.

Meinst du denn, dass es nicht sinnvoll ist die Shaker zu verwenden, ohne Subwoofer zu haben? Oder liegt es bei dir an der Trennung bei 50 Hz, dass das nicht so richtig passt. Womöglich ist eine Kombination mit Subwoofer natürlich das beste.

Habe dann noch eine Frage, wie du das ganze betreibst. Also so weit ich das gesehen habe gibt es keine Fernbedienung für den Verstärker, oder? Dann sind die Shaker also immer an? Schnell mal nachregeln von der Couch ist ja auch kaum möglich. (Eine Sache, die mich schon stört). Wäre toll, wenn du einfach mal berichtest, wie das in der Praxis so von statten geht.

Danke und schönen Abend!

[caine2011]

ja ich würde beinahe sagen mit boxen auf large (also im vollbetrieb über alle frequenzen) kann man sich den Sub ganz sparen (zumindest wenn man die nachbarn schonen will).

ganz wichtig ist die entkopplung der couch vom boden, ansonsten ist erstens der effekt geringer, zweitens ist sonst der boden sonst auch vibrationsfläche...was sicher schlimmer ist als jeder subwoofer.

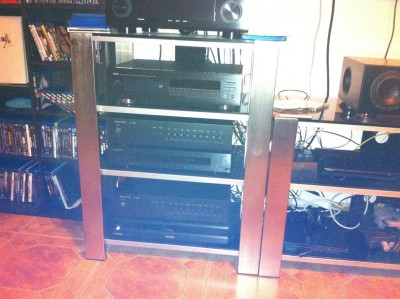

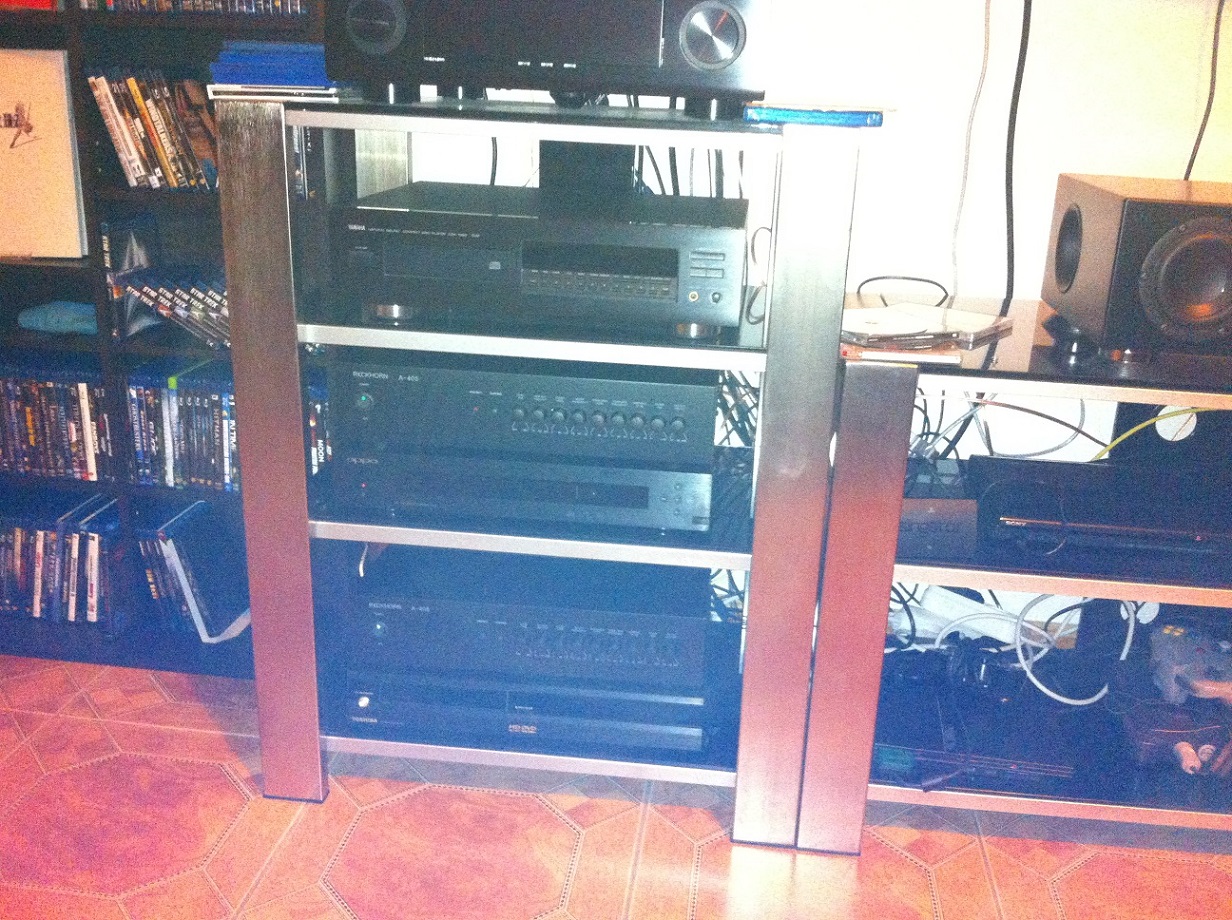

Wie ich das betreibe? naja steht derzeit in meinem rack ziemlich gedrängt, foto folgt demnächst...einmal eingestellt und jetzt nach bedarf angeschaltet...

update: foto ist angehangen

hmmm fotoquali ist echt bescheiden...ich hoffe die idee versteht man, die equalizer einstellungen macht man denke wie bei den eq's des avr nur einmal...dann ist das ok.

ein zweite variante wäre es wenn man evtl. ein regal in couchnähe zum abstellen missbraucht...da könnte man isch auch verlegewege durch das halbe wohnzimmer sparen.

achja falls es wen interessiert, für die verkabelung habe ich die billigsten 1,5mm² kupfer kabel von amazon genommen, für 13eur 50m, für die parallelschaltung der BS-200 haben die beigelegten nubert LSkabel endlich eine verwendung gefunden

[musky2304]

Danke dir für den schönen bebilderten Bericht.
Jetzt habe ich erstmal Fragen über Fragen und muss erstmal im Netz stöbern. Vielleicht kommen ich nochmal auf dich zu.

[caine2011]

Danke dir für den schönen bebilderten Bericht.
Jetzt habe ich erstmal Fragen über Fragen und muss erstmal im Netz stöbern. Vielleicht kommen ich nochmal auf dich zu.

kannst du auch gern jederzeit mich fragen, habe heute und morgen frei

auch reckhorn selber gibt gern schnell und kompetent auskunft

auch die b-ware hat (zumindest bei mir) keinerlei einschränkung außer einem kleinen kratzer an einem drehrad und der andere verstärker hatte gar keine macke
