ATM 284

Fragen und Antworten zu Nubert ATM-Modulen
Benutzeravatar
Klaus 5.1
Star
Star
Beiträge: 762
Registriert: So 13. Mai 2012, 17:38
Wohnort: NRW

Re: ATM 284

Beitrag von Klaus 5.1 »

Hab grad meinen Post gelöscht, da ich versehens in einen älteren Post gelandet war. Aktualität war nicht gegeben. Sorry. :cry:
Wer langsam schlendert sieht mehr von der Landschaft
Chisum
Semi
Semi
Beiträge: 203
Registriert: Do 22. Sep 2011, 12:36
Hat sich bedankt: 83 Mal
Danksagung erhalten: 29 Mal

Re: ATM 284

Beitrag von Chisum »

Hallo Zusammen,

habe gestern nun endlich auch mein ATM-284 in Betrieb genommen. Da ich noch nicht sooo viel Zeit zum Testen hatte, hier nur mal meine ersten Eindrücke:

- WOW, was man der 284er mit dem ATM noch an (zusätzlicher) Bassgewalt entlocken kann, ist schon... brutal! 8O
- Wie schon mehrfach beschrieben, wirkt das ATM sehr "natürlich". Der Effekt ist gerade bei geringer Lautstärke geradezu betörend. Sehr hilfreich außerdem bei schlecht abgemischter Musik (also ca. 60% meiner CD Sammlung).
- Ich habe das ATM erst mal über Tape Monitor angeschlossen, damit ich besser "spielen" kann (Ein/Ausschalten über Fernbedienung zum direkten Vergleich). Später wandert es dann wahrscheinlich zwischen PreOut/MainIn. Laut Nubert hört man aber wahrscheinlich im Blindtest zwischen beiden Anschlussvarianten keinen Unterschied (sofern - wie z.B. bei NAD - der Tape Monitor technisch sauber umgesetzt wurde).
- Der Eindruck von der Fertigungsqualität ist gut. Das ATM verursacht bei mir kein Rauschen, Zischen, Säuseln oder Brummen in irgendeiner Form.

Gruß
Chisum
rudijopp

Re: ATM 284

Beitrag von rudijopp »

Moin Moin,
Chisum hat geschrieben:Der Effekt ist gerade bei geringer Lautstärke geradezu betörend.
...is doch immer "meine Rede" :mrgreen:

...und das...
Chisum hat geschrieben:Sehr hilfreich außerdem bei schlecht abgemischter Musik (also ca. 60% meiner CD Sammlung).
...ist eine für alle ATM geltende Eigenschaft.

Freut mich dass es "gefällt" und "Willkommen im Club" 8)

Gruß vom Rudi
Benutzeravatar
Langerr1
Star
Star
Beiträge: 3173
Registriert: Di 4. Sep 2012, 20:36
Danksagung erhalten: 2 Mal

Re: ATM 284

Beitrag von Langerr1 »

Hallo
Vielleicht für den einen oder anderen interessant
der Rumpelfilter im ATM ist auf die jeweilige Box präzise zugeschnitten und wirkt in Zusammenarbeit mit der Entzerrung des Bassfrequenzganges.

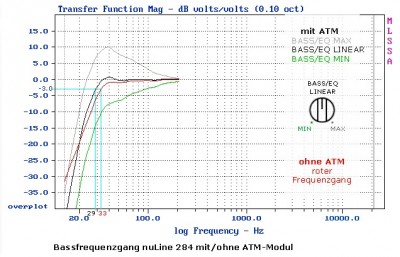

Wie aus der Grafik entnommen werden kann wird vom ATM 284 der Tieftonbereich unter 20 Hertz abgesenkt.
Die untere elektrische Grenzfrequenz (- 3 dB)des ATMs 284 kann auch aus der Grafik abgelesen werden und liegt bei ca. 18 Hertz.
rudijopp

Re: ATM 284

Beitrag von rudijopp »

Moin Moin,

ich weiss nicht recht wie du darauf kommst...
Langerr1 hat geschrieben:Die untere elektrische Grenzfrequenz (- 3 dB)des ATMs 284 kann auch aus der Grafik abgelesen werden und liegt bei ca. 18 Hertz.
...aber für mich ist nur bei Bassregler auf MAX ein -3dB-Punkt von ~22/23Hz ablesbar (bei LINEAR halt die angegebenen 29Hz und bei MIN dann nur noch ~100Hz) :idea:

Bassregler auf MAX ist aber eher praxisfremd (ausser beim Loudness/Leisehören), daher belassen wir es doch bitte bei der Nubert-Angabe von 29Hz (-3dB-Punkt) :wink:

Gruß vom Rudi
Benutzeravatar
Langerr1
Star
Star
Beiträge: 3173
Registriert: Di 4. Sep 2012, 20:36
Danksagung erhalten: 2 Mal

Re: ATM 284

Beitrag von Langerr1 »

rudijopp hat geschrieben:Moin Moin,

ich weiss nicht recht wie du darauf kommst...
Langerr1 hat geschrieben:Die untere elektrische Grenzfrequenz (- 3 dB)des ATMs 284 kann auch aus der Grafik abgelesen werden und liegt bei ca. 18 Hertz.
...aber für mich ist nur bei Bassregler auf MAX ein -3dB-Punkt von ~22/23Hz ablesbar (bei LINEAR halt die angegebenen 29Hz und bei MIN dann nur noch ~100Hz) :idea:

Bassregler auf MAX ist aber eher praxisfremd (ausser beim Loudness/Leisehören), daher belassen wir es doch bitte bei der Nubert-Angabe von 29Hz (-3dB-Punkt) :wink:

Gruß vom Rudi
Hi Rudi
Das habe ich von Nubert erhalten auf Anfrage dieses rumpelfilters
Gruß vom Marcus
rudijopp

Re: ATM 284

Beitrag von rudijopp »

Moin Moin Marcus,
Langerr1 hat geschrieben:Das habe ich von Nubert erhalten auf Anfrage dieses rumpelfilters
Dann verwechsle bitte den Rumpelfilter nicht mit dem -3dB-Punkt des Frequenzgang :!:
...du "verwirrst" die Leute damit :wink:

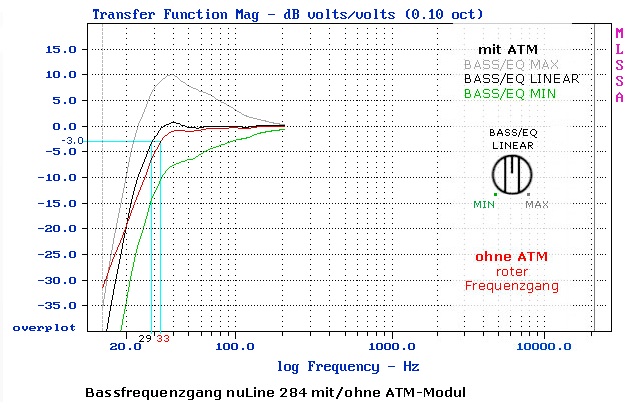

Der Frequenzschrieb...


...zeigt doch unmissverständlich wann/wie/wo 18Hz "erreicht" werden (real = unhörbar) ;

BASS-EQ-MIN bei ca. -40dB
BASS-EQ-LINEAR ca. -25dB
BASS-EQ-MAX bei ca.-15dB

Alles weit entfernt von den jeweiligen -3dB-Punkten :!:

Soweit dazu...

Gruß vom Rudi
C. Meiler
Nubert Staff
Nubert Staff
Beiträge: 45
Registriert: Fr 4. Nov 2011, 09:43
Danksagung erhalten: 21 Mal

Re: ATM 284

Beitrag von C. Meiler »

Hallo zusammen,

bei dem genannten -3dB - Punkt handelt es sich nicht um die untere Grenzfrequenz des Lautsprechers.
Wie Langerr1 bereits zitiert hat handelt es sich um die untere Grenzfrequenz des ATMs.

Betrachtet man die akustischen Messkurven der 284 mit und ohne ATM so kann man sehen, dass diese Kurven bei 20 Hertz genau aufeinander leigen. Hier hat das ATM folglich keine Verstärkung oder Dämpfung. Bei niedrigeren Frequenzen als 20 Hertz (links davon) liegt die Kurve "mit ATM" unterhalb derer "ohne ATM". Das ATM dämpft diese unteren Frequenzen ab. Es ergibt sich also für das ATM 284 ein Hochpassverhalten, für das sich eine untere Grenzfrequenz ( -3dB -Punkt) definieren lässt. Und dieser liegt dann eben bei ca 18 Hertz.
Dies ist unabhängig vom Verhalten der Box.
Das GESAMTSYSTEM aus Box und ATM ergibt selbstverständlich (wie in den technischen Daten angegeben) eine AKUSTISCHE Grenzfrequenz von 29 Hertz (vorausgesetzt der Bassregler steht auf Linear, wie rudijopp bereits richtig angemerkt hat).

Grüße
C. Meiler
Benutzeravatar
Langerr1
Star
Star
Beiträge: 3173
Registriert: Di 4. Sep 2012, 20:36
Danksagung erhalten: 2 Mal

Re: ATM 284

Beitrag von Langerr1 »

C. Meiler hat geschrieben:Hallo zusammen,

bei dem genannten -3dB - Punkt handelt es sich nicht um die untere Grenzfrequenz des Lautsprechers.
Wie Langerr1 bereits zitiert hat handelt es sich um die untere Grenzfrequenz des ATMs.

Betrachtet man die akustischen Messkurven der 284 mit und ohne ATM so kann man sehen, dass diese Kurven bei 20 Hertz genau aufeinander leigen. Hier hat das ATM folglich keine Verstärkung oder Dämpfung. Bei niedrigeren Frequenzen als 20 Hertz (links davon) liegt die Kurve "mit ATM" unterhalb derer "ohne ATM". Das ATM dämpft diese unteren Frequenzen ab. Es ergibt sich also für das ATM 284 ein Hochpassverhalten, für das sich eine untere Grenzfrequenz ( -3dB -Punkt) definieren lässt. Und dieser liegt dann eben bei ca 18 Hertz.
Dies ist unabhängig vom Verhalten der Box.
Das GESAMTSYSTEM aus Box und ATM ergibt selbstverständlich (wie in den technischen Daten angegeben) eine AKUSTISCHE Grenzfrequenz von 29 Hertz (vorausgesetzt der Bassregler steht auf Linear, wie rudijopp bereits richtig angemerkt hat).

Grüße
C. Meiler
Danke Herr Meiler für die zusätzlich ausführliche Erläuterung
Benutzeravatar
Langerr1
Star
Star
Beiträge: 3173
Registriert: Di 4. Sep 2012, 20:36
Danksagung erhalten: 2 Mal

Re: ATM 284

Beitrag von Langerr1 »

Bei niedrigeren Frequenzen als 20 Hertz (links davon) liegt die Kurve "mit ATM" unterhalb derer "ohne ATM". Das ATM dämpft diese unteren Frequenzen ab.

Also ist quasi das ATM auch ein zusätzlicher Schutz für die LS !?
