Aufgabenstellung:

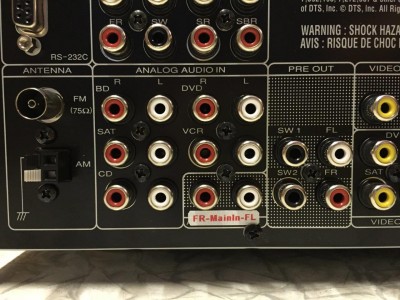

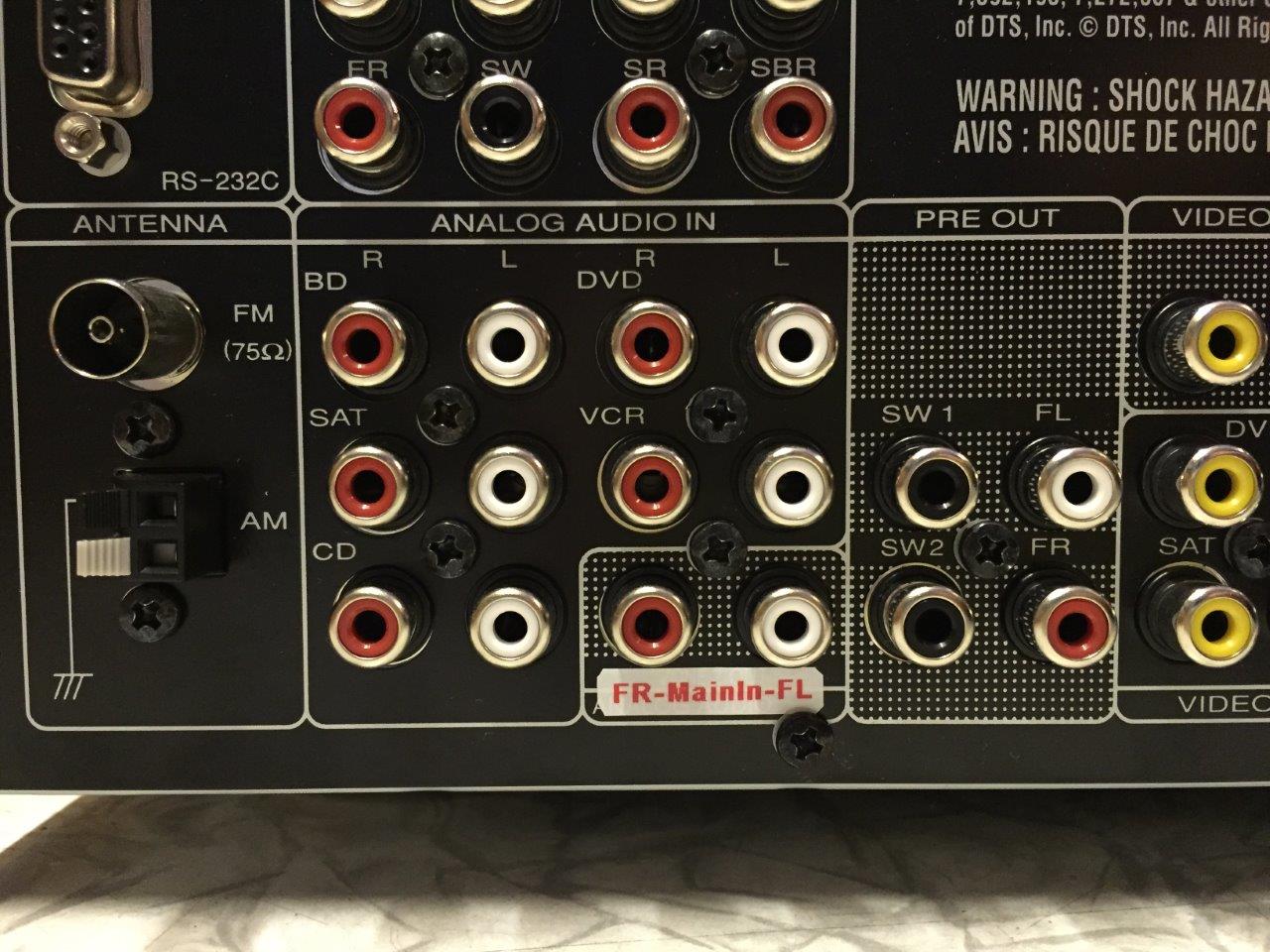

Der MARANTZ SR5006 sollte die Anschlussmöglichkeit für ein FRONT-ATM erhalten & und wenigstens werksseitige FRONT-PreOut sind vorhanden, sodaß nur noch die erforderlichen -MainIn (Endstufeneingänge) geschaffen werden müssen, wofür der "ZONE2 OUT / ANALOG AUDIO"-Ausgang zu FRONT-MainIn umfunktioniert wird.
Infos zum AVR/Verstärker findet ihr hier ->
<-Grundsätzliches:
1. Warum MainIn (Endstufen-Eingänge) am AV-Receiver (kurz Amp) ?
2. HINWEISE zu den Umbauten !
3. Was benötigt man(n) für einen Umbau ?
4. nützliche Tipps für den ABL/ATM-Einsatz an "selbst aufgetrennten" Verstärkern
All das wird hier beantwortet ->
<-Wer es sich nicht selbst zutraut, kann mich hier per PN: Private Nachricht erreichen,
oder schreibt mir direkt eine Mail an ruediger.jopp(at)mail(dot)de
Umbau/Auftrennung MARANTZ SR5006 f.ATM u.a.
WICHTIG
Diese Anleitung ist von einem Hobby-Elektroniker und ist nur für "Lötis" geeignet! Wer es sich nicht zutraut -> Finger weg !
Schadensersatzansprüche werden grundsätzlich ausgeschlossen ! Wer den Umbau vornimmt, tut das auf eigene Gefahr !
Bitte beachtet auch und habt Verständnis dafür, dass ich nicht auf jede zu lösende Steckverbindung und jede einzelne Schraube eingehe.
Wenn also eine Platine auszubauen ist, analysiert genau, welche Steck- und Schraubverbindungen alle zu lösen sind, um diese ausbauen zu können.
...und los gehts / Bilder sprechen mehr als viele Worte:
LINK zur kompletten Bildergalerie = https://www.dropbox.com/sh/vxyhfzkbegjk ... LNcna?dl=0
(in neuem Fenster/Tab öffnen! Bilder können auch runtergeladen werden)
Die Bilder hier im Thread zum Vergrößern anklicken !

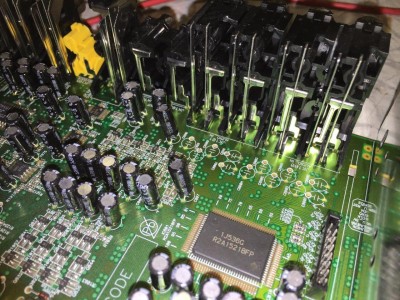

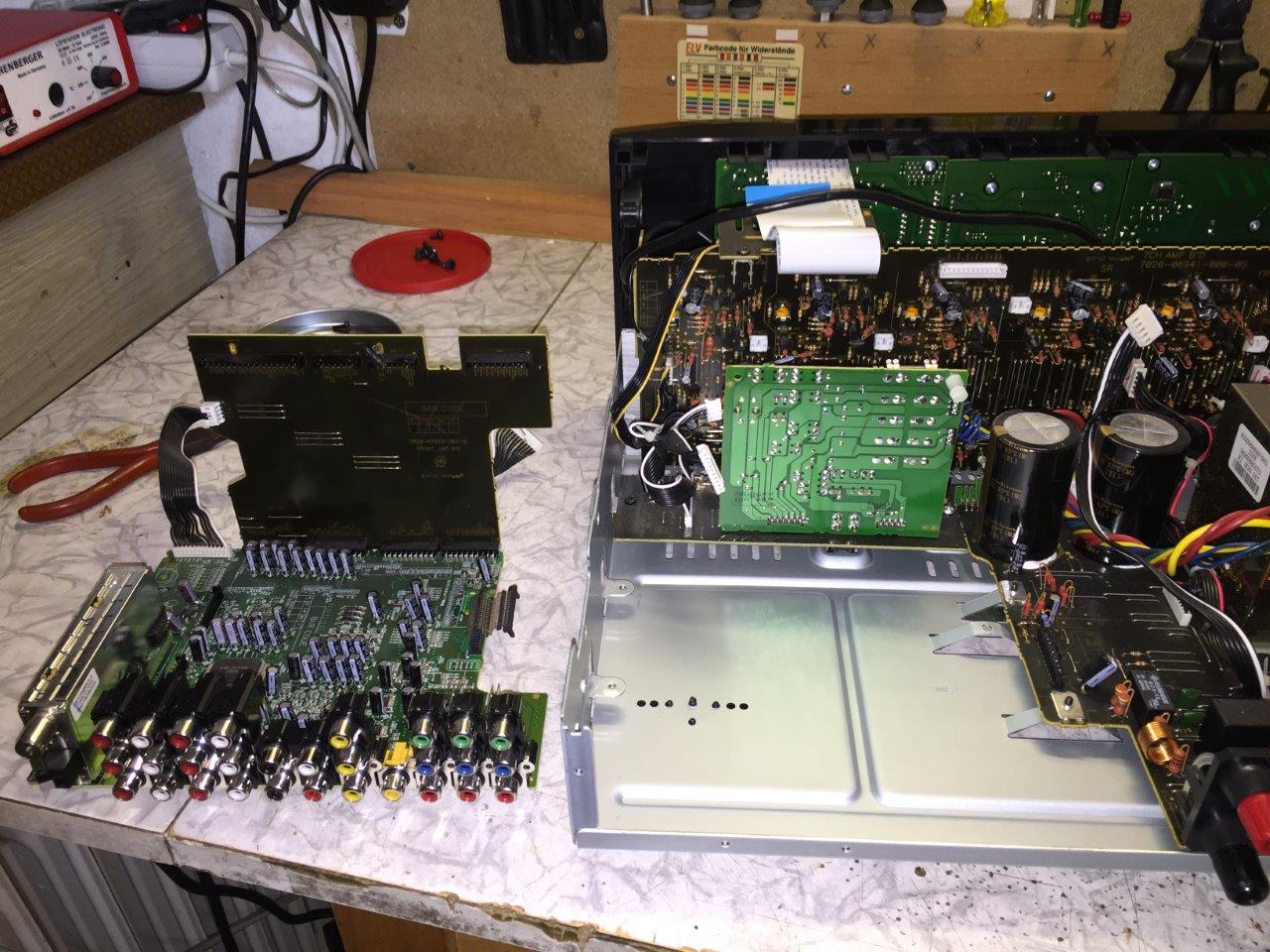

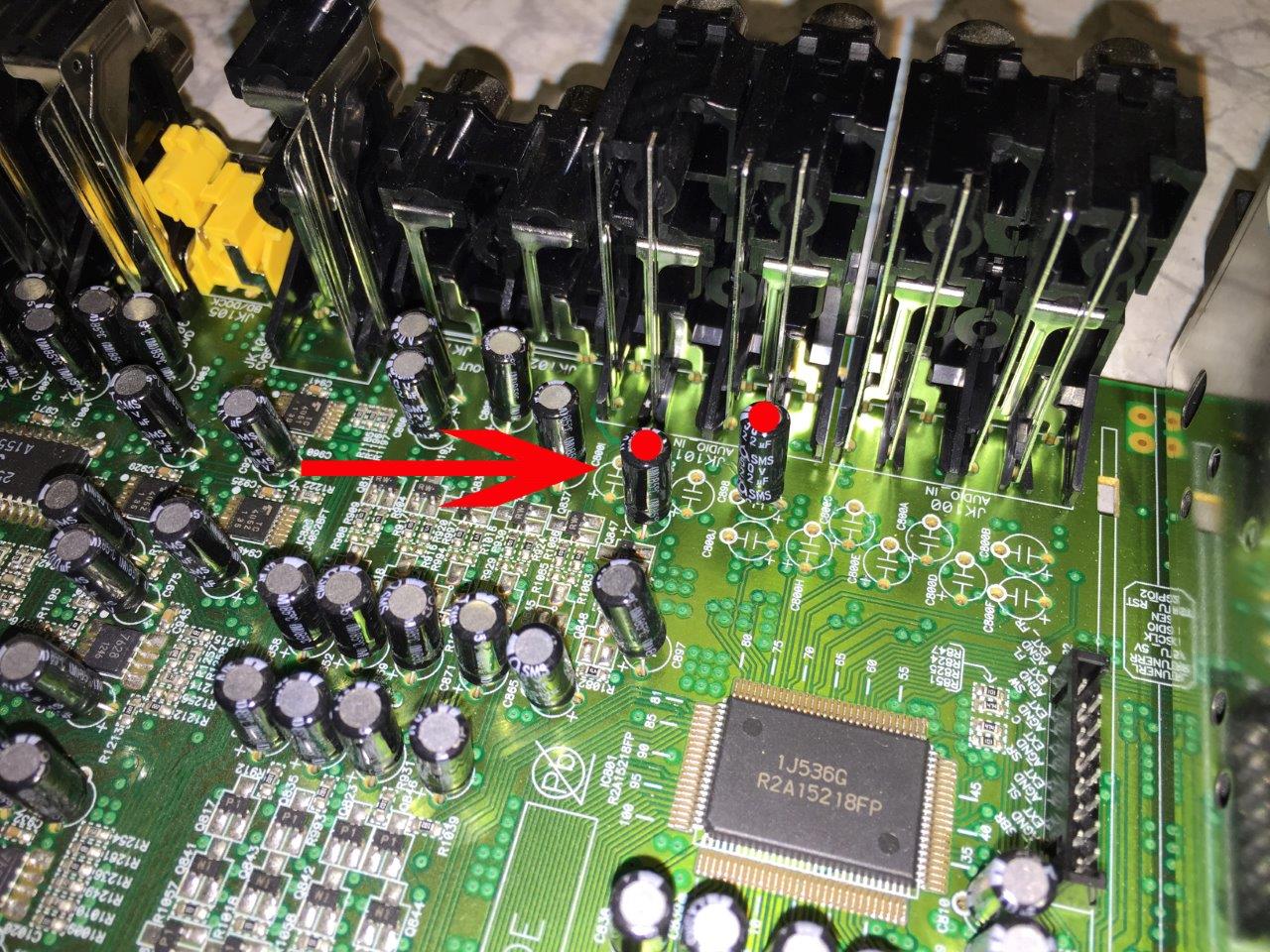

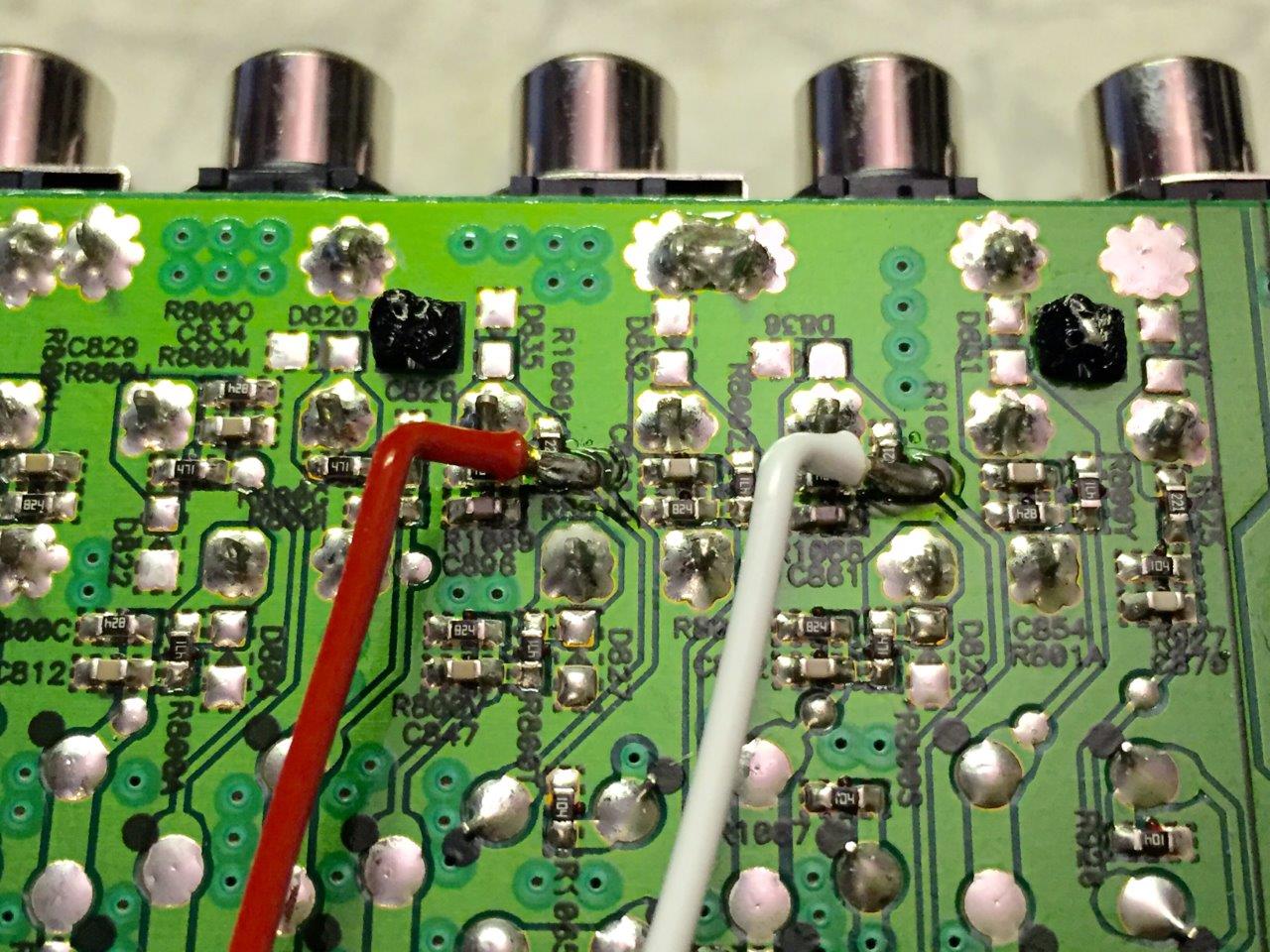

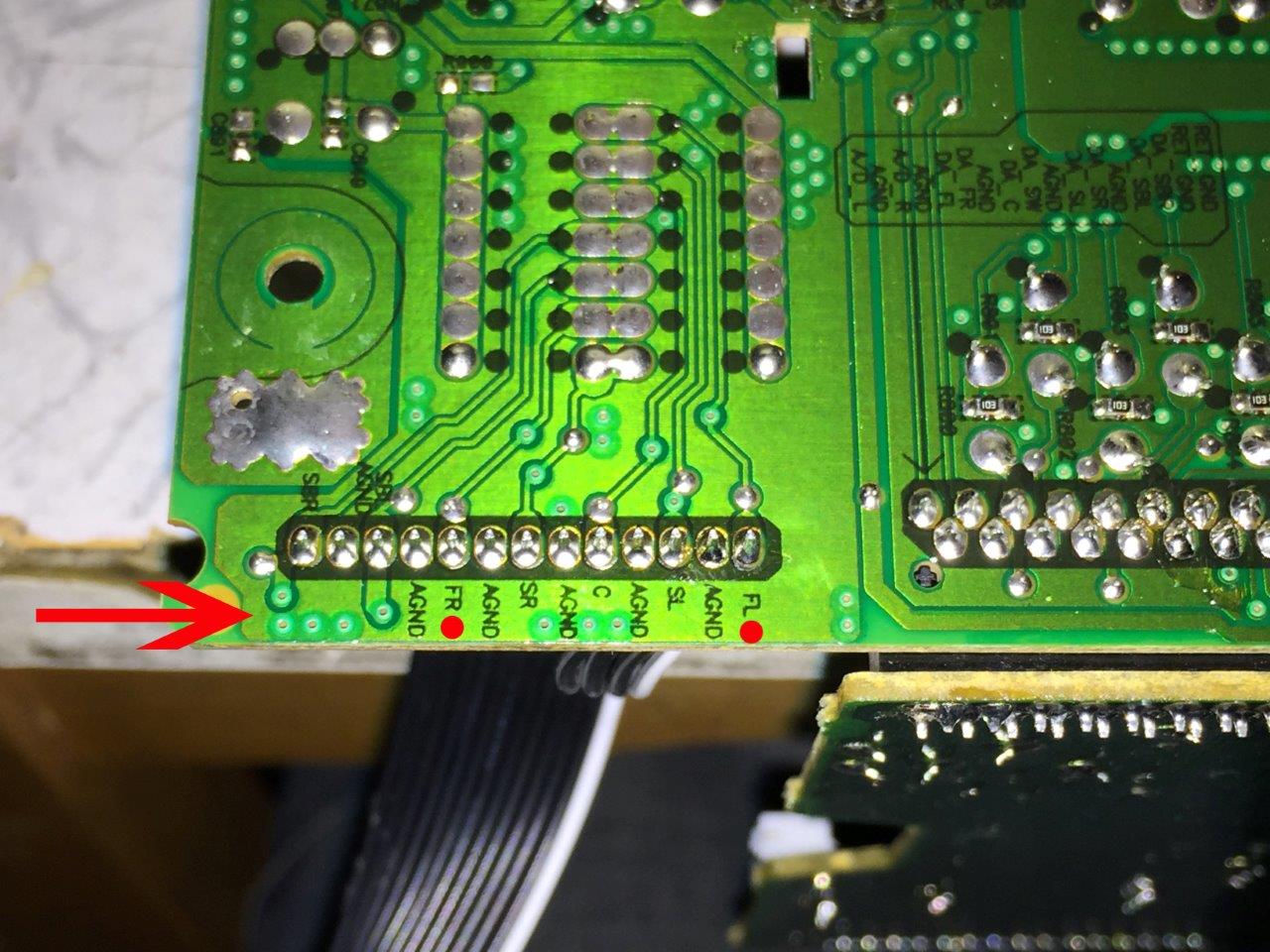

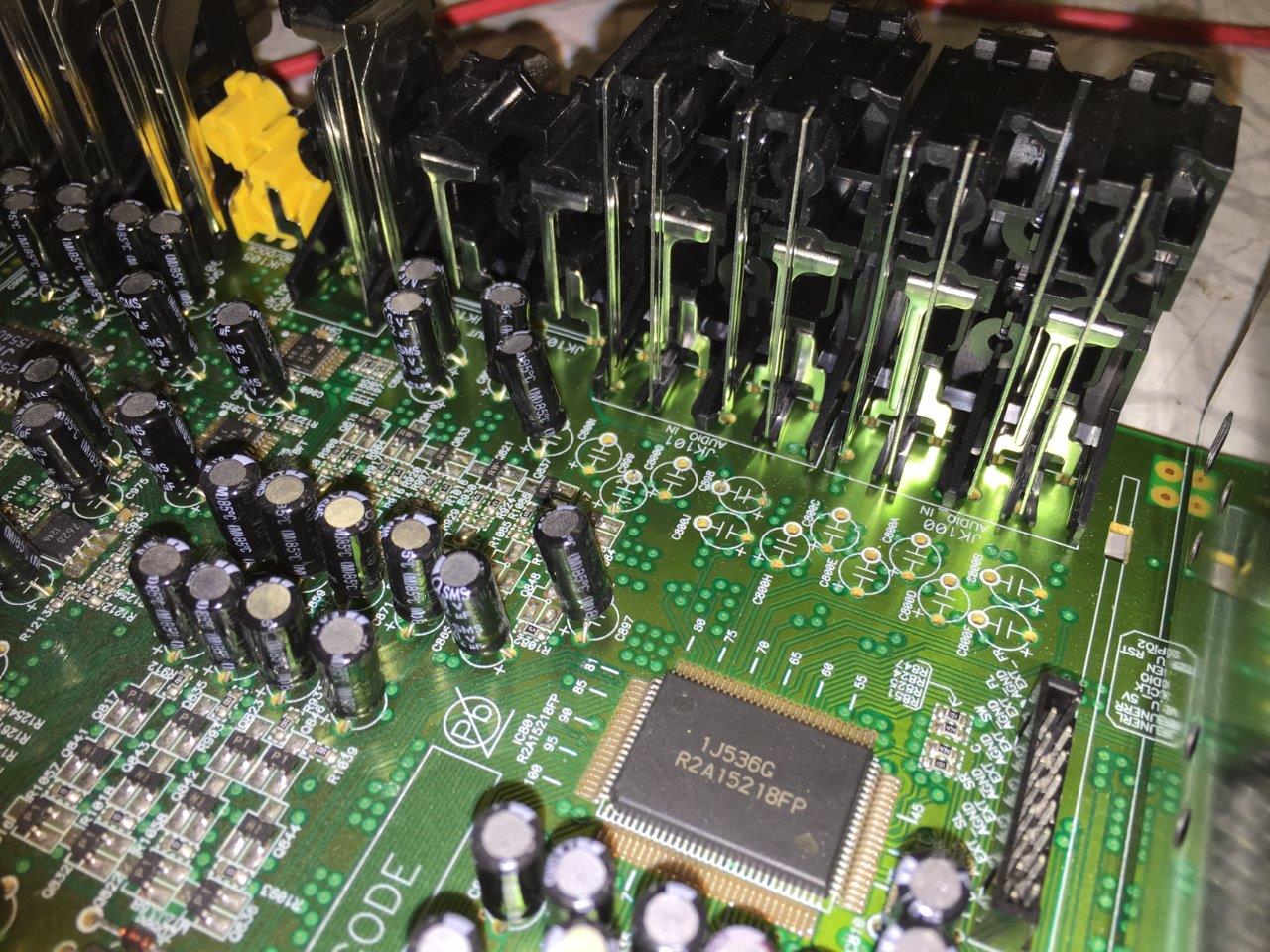

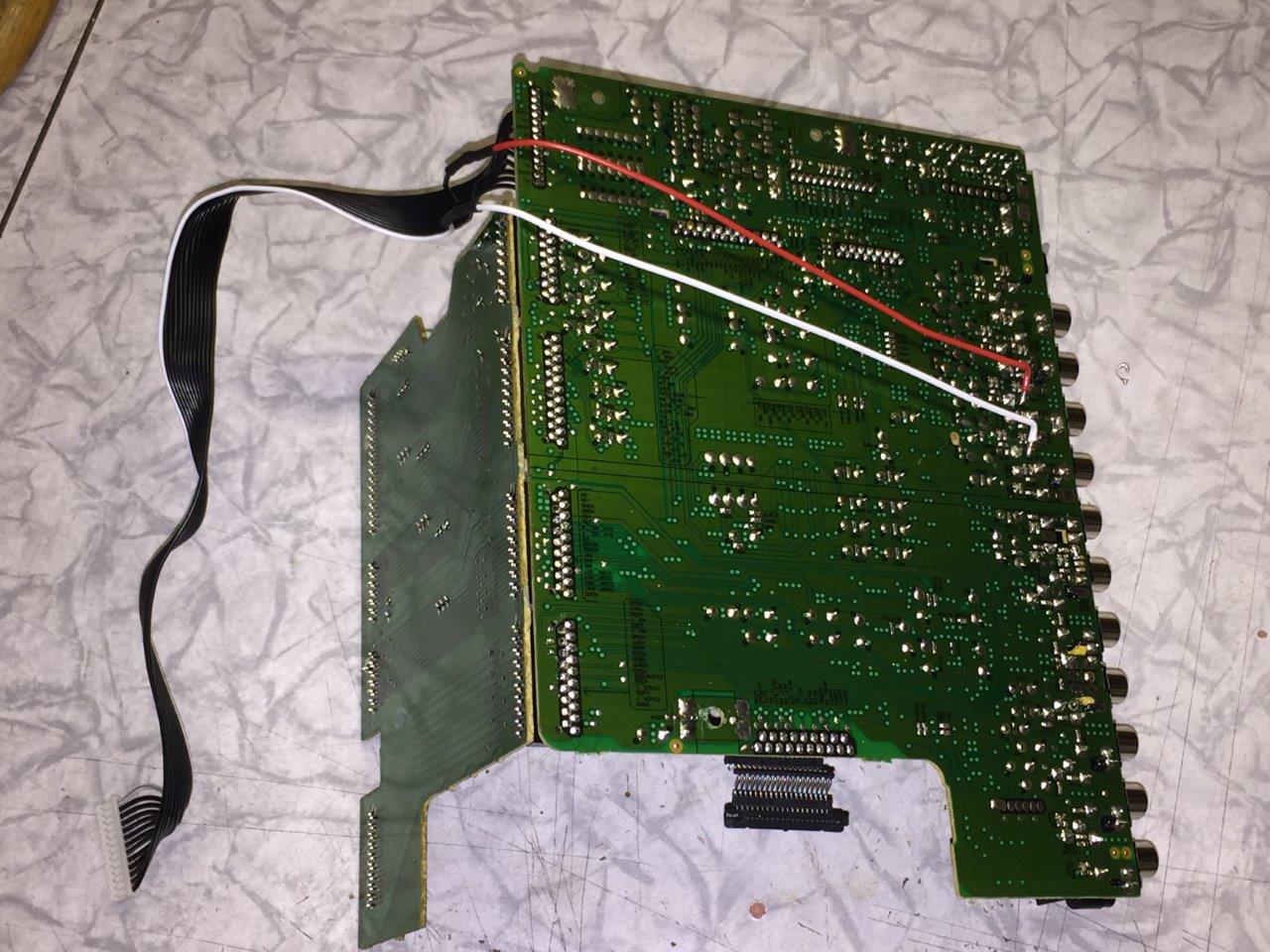

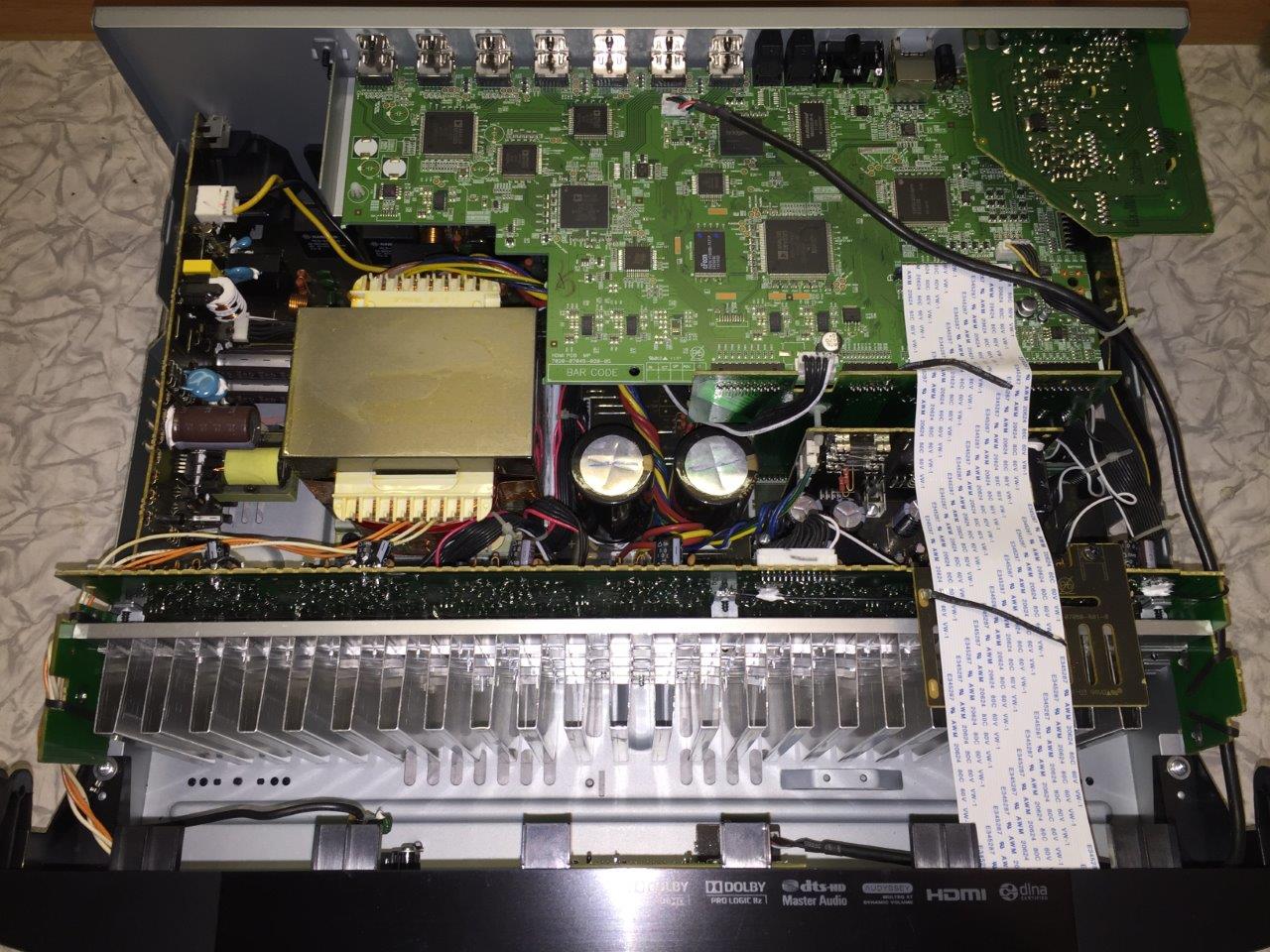

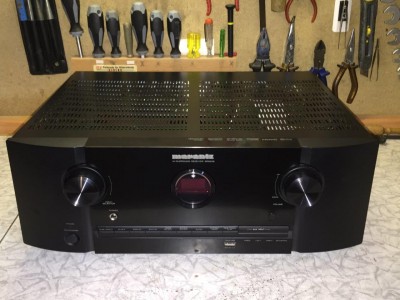

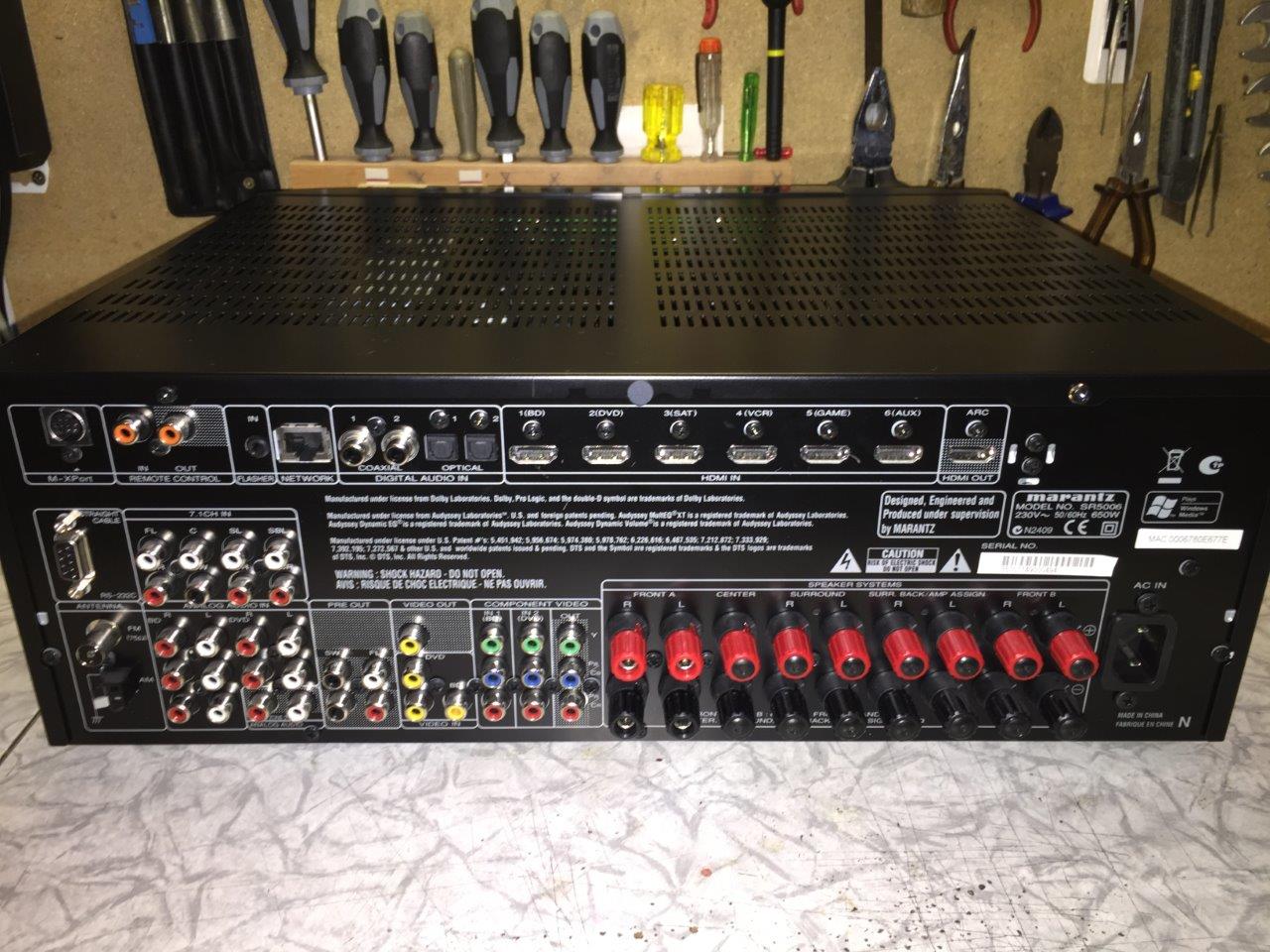

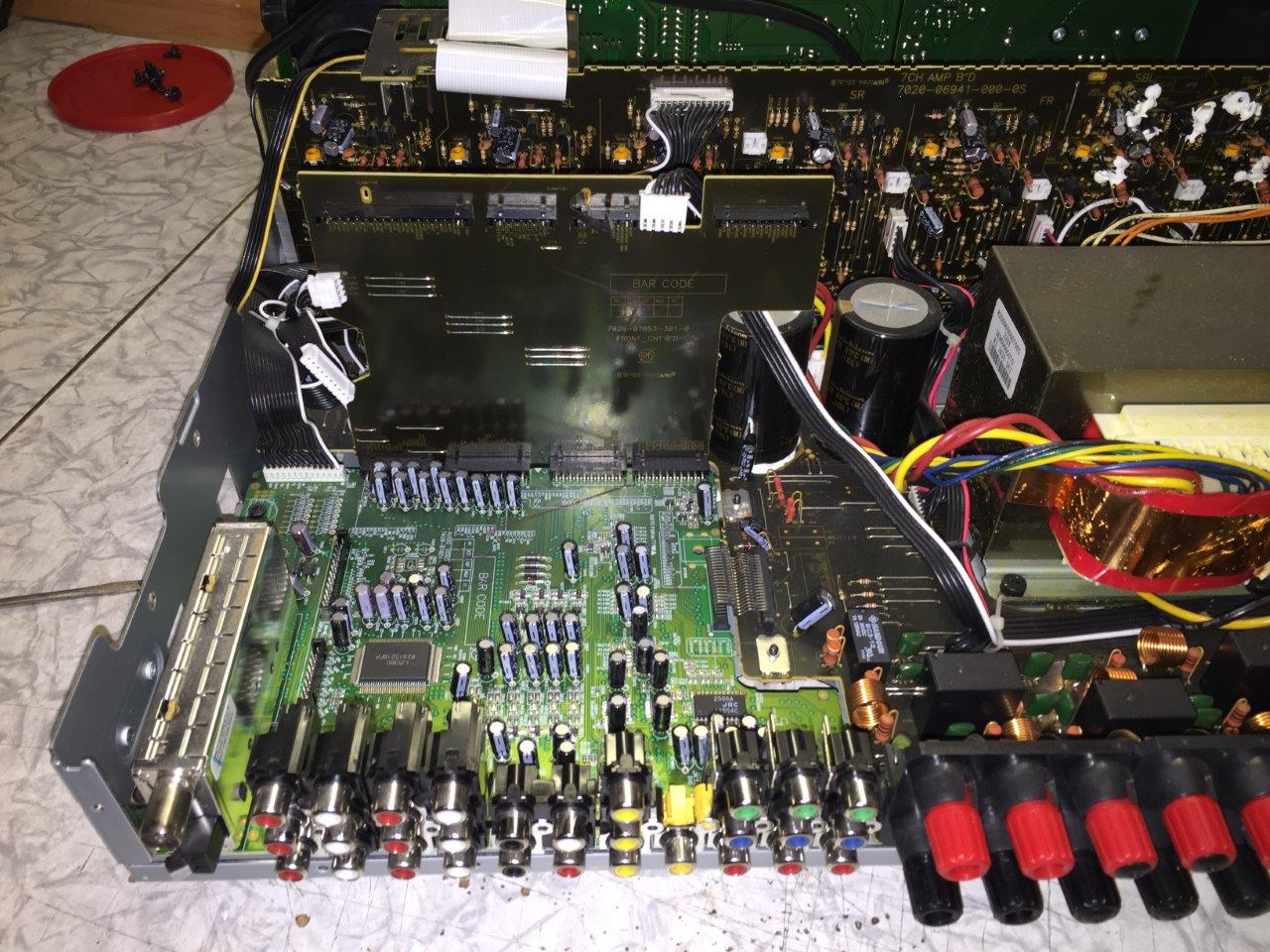

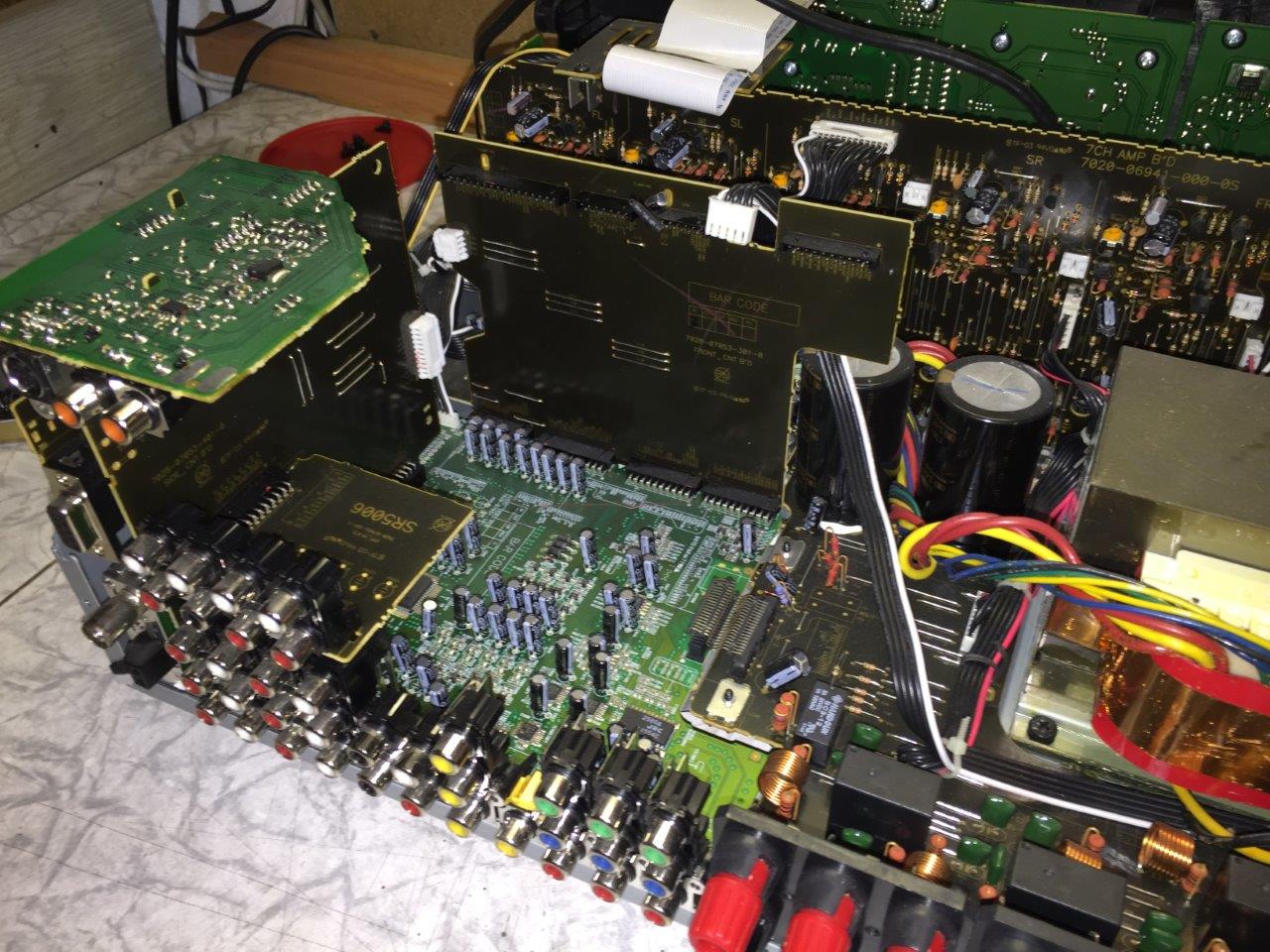

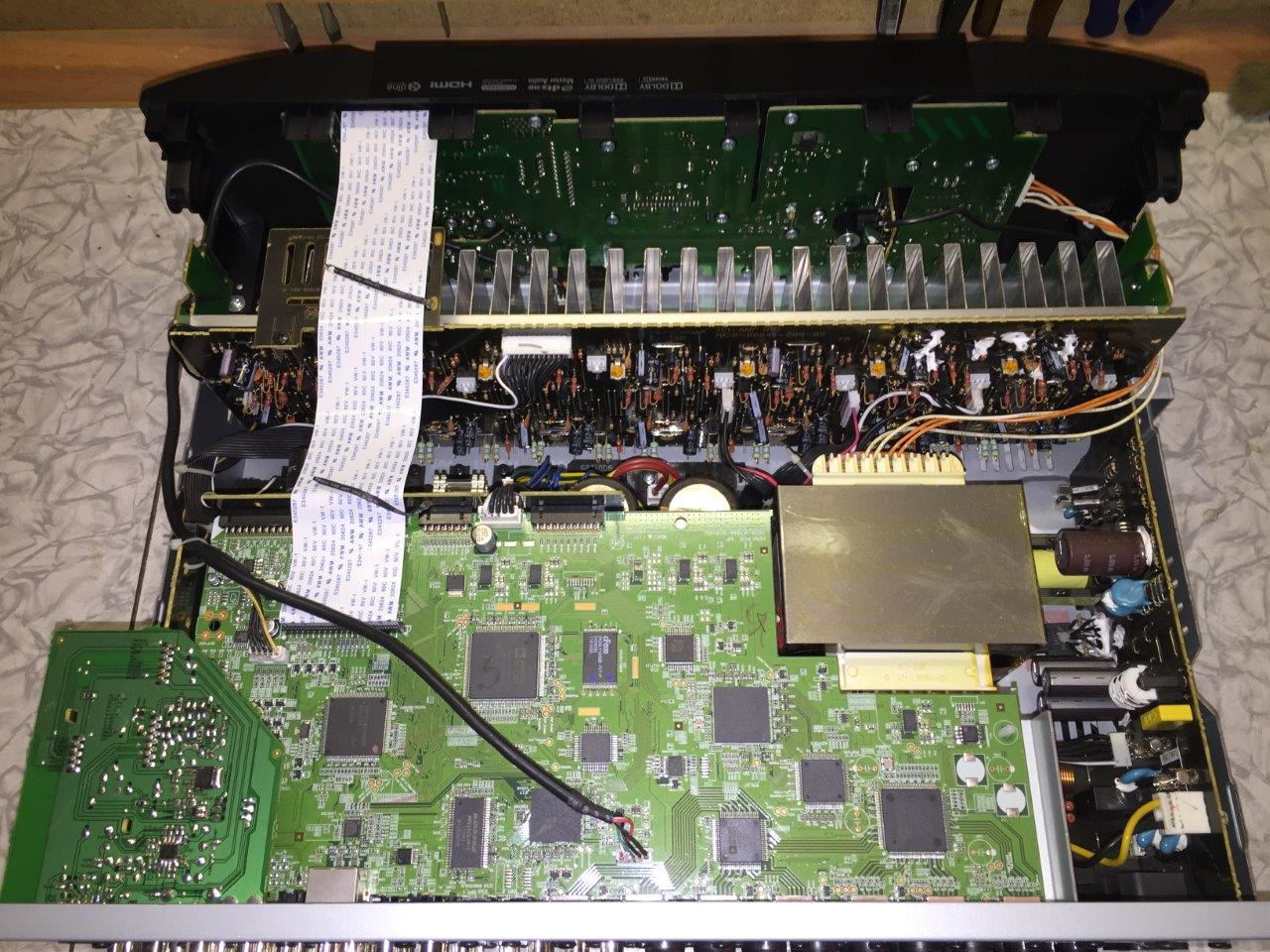

01 bis 04 = Original-Ansichten; Front/Hinten/Innen
...
