Umbauanleitung Denon AVR-1909

[rudijopp]

Moin Moin,

nachdem ich gestern "kein Bock" mehr drauf hatte, hab ich heute das "Band nochmal zurück gespult" und feststellen müssen, daß dein für mich zu kurzes Posting...

wieso dann nicht nur ein Masse Kabel ziehen und 7 Signalleiter?

...erst im Zusammenhang mit deinem letzten Posting "richtig" verständlich wird, jedenfalls für mich
Vielleicht hättest du einfach schreiben sollen "wieso dann nicht nur ein Massekabel zu den PreOut-Buchsen ziehen und 7 Signalleiter?"

Für mich klang es nach "Anzweifeln der techn. Notwendigkeiten im Platinenlayout", was das...

Signalübersprechen auf der Platine bei diesen Spannungen und niedrigen Frequenzen - ich glaub zwar nicht dran...

...ja eigenlich auch beweist.

Wegen solcher Äußerungen und auch dieser...

Bei den 7 einzelnen Strippen zu den Cinch Buchsen erst recht nicht.

...tendiere ich manchmal zum "Unterton", denn man(n) fragt mich wie ich vorgehen würde, ich helfe bei der Lösungsfindung und muss mir dann vom Fragenden "anhören", daß er es ja wohl doch besser wissen will

Hast du da vielleicht einen Link zu einer Referenz...

Da kann ich wohl nur mit vor ca.25-30Jahren belesenem Grundwissen, früherem Selbst-Verstärkerbau und langjähriger Erfahrung durch Analyse von professionellem Platinenlayout der HiFi-Hersteller dienen. Masseleiter zwischen Signalleitern sind da "Pflicht".

Geschirmte Kabel sind doch deutlich aufwendiger isoliert.

Ist das jetzt ein Wink aus der "gehobenen HiFi-Kabel"-Ecke ?
Es sei angemerkt; Du könntest erstaunt sein, welchen Unterschied es ausmachen kann, ob innerhalb eines AVR ein NF-Signalkabel ohne oder mit "einfacher" Schirmung verlegt wird.



Zurück zum Thema "wieso dann nicht nur ein Massekabel zu den PreOut-Buchsen ziehen und 7 Signalleiter?":
Das kannst du gerne so machen, rein elektrisch betrachtet spricht nichts dagegen. Ich habe auch schon Umbauten ohne geschirmte Kabel realisiert, was gut gehen kann, aber nicht muss. Deshalb emfpehle ich lieber die geschirmte Variante, wenn ich gefragt werde, denn experimentieren überlass ich ungern dem Hilfesuchenden.

...Massekontakte alle das selbe Potential haben, dann hätte ich für die Subwooferanschlüsse nicht den Masse Pin eines der anderen Fullrange Kanäle mitgezogen, sondern den Kontakt von den anderen Cinchbuchsen abgegriffen.

Da du nur eine Masse zu den PreOut-Buchsen legen möchtest und alle Massen/GND der Buchsen verbinden, ist das damit ja gewährleistet.

In deinen Umbauten schließt du diese doch auch alle kurz.

Nicht grundsätzlich
Manchmal darf es sogar absolut nicht sein, was dann was mit der getrennten Masseführung pro Kanal von Vor- zur Endstufe bei einigen AVR zu tun hat
(man fängt sich sonst massepotentialbedingte Störungen ein)

Soweit dazu...

bis denn dann,
der Rudi

[rumpeli]

Danke Rudi für die ausführliche Antwort. Als Newby, zumindest in diesem Forum, hätte ich mir den Eingangsspruch auch verkneifen sollen.

Heute habe ich angefangen zu löten und finde, dass das erstaunlich gut klappt. Hätte ich mir schwieriger vorgestellt. Wenn ich den ersten schönen Pin hinbekommen habe gibt es auch wieder Fotos.

Dass du und Denon die Leiterbahnen mit Masseleitern trennen hat ganz bestimmt gute Gründe. Da maße ich mir wirklich nicht an irgendwas besser zu wissen. Deshalb werde ich auch jedes Signal mit dem für ihm bestimmten MAssekontakt schirmen. Wäre trotzdem schön mal eine einfache und trotzdem stichhaltige Erklärung zu hören, die gibts es aber für viele Zusammenhänge nicht.

Einen Onkyo 607 hab ich ja jetzt auch. Onkyo hat bei manchen VErbindungen nur einen Massekontakt wo Denon 7 einzelene führt. Hmm.

Bei aufwendig geschirmten Kabeln bin ich selbst bislang nur mit Sat- und sonstigen Antennenkabeln, NEtzwerk odern den BNC Kabeln für meinen Projektor in Kontakt gekommen. Die haben alle ein dickes dichtest Geflecht oder eine Folie und übertragen deutlich höhere Frequenzen als Audiosignale.. Daher mein Zweifel.

High End gläubig bin ich ganz bestimmt auch nicht. Tatsächlich stelle ich gerade meine Anlage um auf Komponenten, die nur ein zehntle der UVP der abgelösten Vorgänger haben. Bestimmt nicht weil ich einen schlechteren Klang möchte oder bereit bin in Kauf zu nehmen!

Morgen wird weitergelötet und dan die Rückwand gebohrt.

Gruß
rumpeli

[rudijopp]

Moin Moin,

Dass du und Denon die Leiterbahnen mit Masseleitern trennen hat ganz bestimmt gute Gründe.

Klinkt so "selektierend"
Schau dir meine vielen Umbauanleitungen mal genauer an
Diese Signalführung findet man(n) angefangen bei Arcam, über Cambridge, Denon, HarmanKardon, Marantz, Onkyo, Pioneer und Rotel bis hin zu Yamaha

Onkyo hat bei manchen Verbindungen nur einen Massekontakt wo Denon 7 einzelene führt. Hmm.

Welche du mit "manchen" meinst, kann ich schwer beurteilen, aber schau dir mal all meine Umbauanleitungen ab dem Onkyo 600 fortlaufend bis zum 607 genau an
Dort findest du grundsätzlich Signalübertragungen von Vor- zur Endstufe, die entweder je Signalleiter geschirmt oder mit Masse/GND zwischen den Signalen geführt sind.



Zurück zum Umbau -> Viel Erfolg !!!

bis denn dann,
der Rudi

[rumpeli]

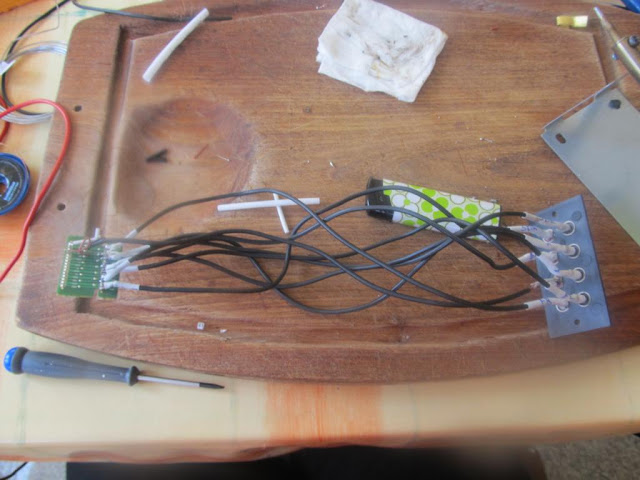

Bruzel bruzel,


https://lh3.googleusercontent.com/-67iX ... 6%2529.JPG
Besser an den Pins anlöten ud nicht an den Lötpunkten auf den Leiterbahnen. Einer von denen ist mir etwas später nämlich samt Leiterbahn abgebrochen


Ihr seht das billigste 8fach Panel von Ebay. Würde ich nicht nochmal kaufen, die Qualität der Cinch Buchsen ist nicht wirklich zufriedenstellend. Für jetzt muss es dennoch reichen.


War doch nicht so schwierig wie ursprünglich befürchtet




Beim nächsten mal wird's bestimmt schöner.

Zum Ausprobieren wird es wohl erst morgen kommen.

Gruß
rumpeli

[rumpeli]

Hallo noch mal,

zum ersten Test ist es erst heute gekommen. Die gute Nachricht: die Vorverstärkerausgänge funktionieren! Zumindest per CD-Player über analogen Stereo Eingang zugespieltDie Endstufen wurden noch nicht getstet.

Ein Problem gibt es allerdings mit den HDMI Eingängen, angeschlossene Geräte erkennen den AVR nicht und umgekehrt. Das Setup Menü des Receivers wird über den HDMI-Ausgang ausgegeben. Wer eine Idee hat was das sein kann bitte melden ansonsten werde ich mal ein bisschen googeln.

Da der AVR gebraucht ersteigert und vor dem ZErlegen nicht getestet wurden weiß ich nicht ob mit den Eingängen nicht vielleicht schon vorher ein defekt vorlag.

Gruß
rumpeli
