Raumakustik Optimieren

Diskussionen zu Hörräumen und zur Lautsprecheraufstellung
Benutzeravatar
urlaubner
Star
Star
Beiträge: 2559
Registriert: Mo 14. Nov 2011, 11:17
Wohnort: Osnabrück
Been thanked: 1 time

Re: Raumakustik Optimieren

Beitrag von urlaubner »

Pegel ordentlich muss noch lange nicht bedeuten dass es für die Anwendung auch laut genug ist. Ich halte es ohne Ohrschutz nicht im Raum aus bei einer Messung :mrgreen:
Also Pegel erhöhen, Messung auf "Internal" und dann einmal eine Stereomessung (linker/rechter Kanal per Overplot übereinander) und eine Dual Mono Messung in getrennte Screenshots. Die Kurve muss bis 20kHz gehen, sonst stimmt irgendwas nicht. Als Filterung stellst Du 1/6 Oktave ein und wenn Du möchstest anschließend nochmal 1/1 Oktave. Das wären dann insgesamt 4 Screenshots. Am AVR natürlich den pure direct Modul einstellen!
HiFi/Heimkino: nuLine 82 | CS-42 | DS-22 | AW-560 | Onkyo TX-NR809 | LG OLED65C8LLA | Denon DBT-1713UD | PS4
Arbeitszimmer: Steinberg UR22 | M-Audio BX8 D2
PC: nuPro A-10 | Pro-Ject Head Box S | Beyerdynamic DT 880 250Ω
starwarshater
Semi
Semi
Beiträge: 178
Registriert: Sa 2. Jul 2011, 18:12

Re: Raumakustik Optimieren

Beitrag von starwarshater »

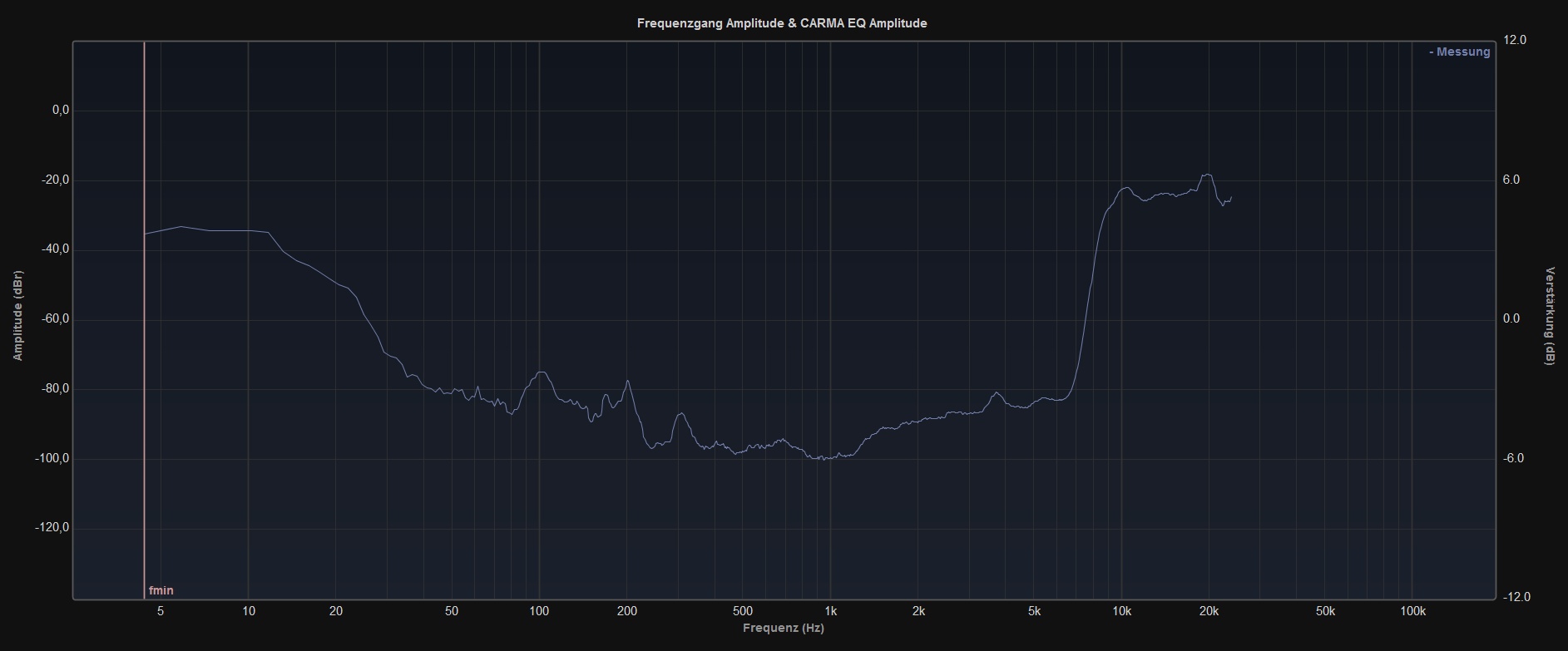

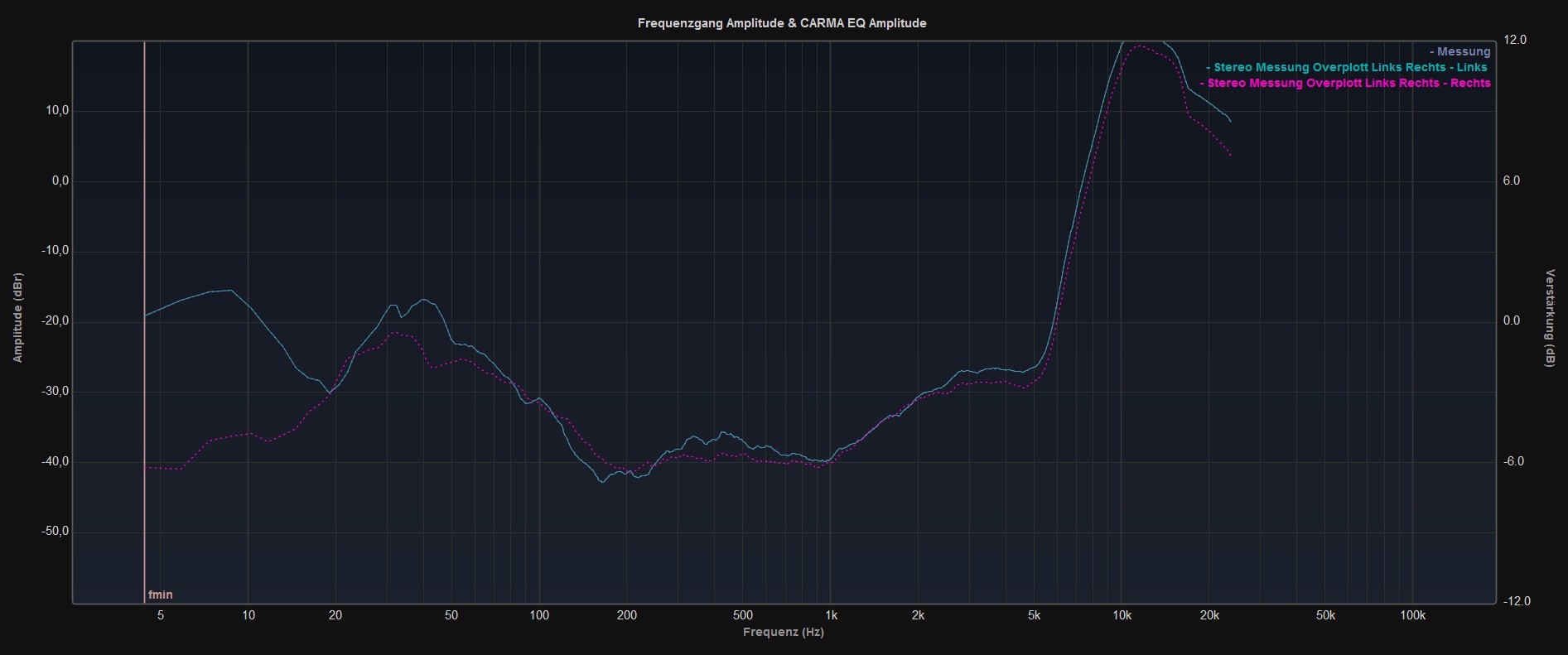

Habe gerade nochmal eingemessen. Mich wundert nur warum bei der Dual Mono Messung der Linke und Rechte Kanal absolut gleich ist vom Frequenzverlauf her. Gemessen wurde im Pure Direkt Modus. Signalerzeugung extern mittels Testtönen. Wie funktioniert denn die Interne Messung? Gruß

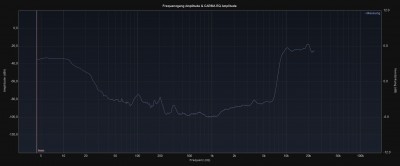

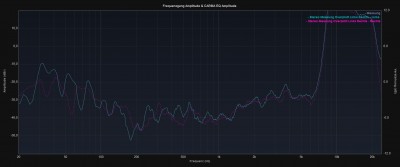

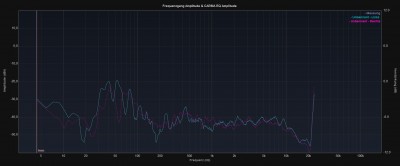

Dateianhänge
1/6 Oktave
1/6 Oktave
1/6 Oktave
1/6 Oktave
1/1 Oktave
1/1 Oktave
1/6 Oktave
1/6 Oktave
1. Anlage: Nuvero 11, Nuvero 7, Nuvero 5, Denon AVR 3313, Hifiakademie 2x400W + DSP
2. Anlage: Nupro A200, PS4, Bluelino
Benutzeravatar
urlaubner
Star
Star
Beiträge: 2559
Registriert: Mo 14. Nov 2011, 11:17
Wohnort: Osnabrück
Been thanked: 1 time

Re: Raumakustik Optimieren

Beitrag von urlaubner »

Ne, also da stimmt irgendwas nicht!

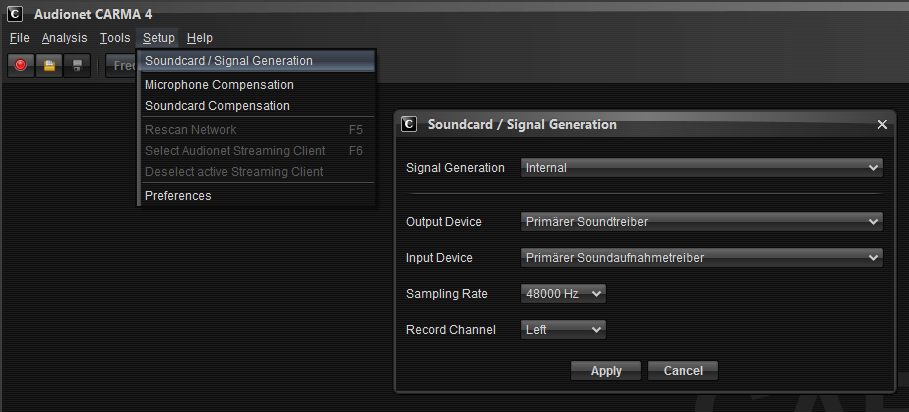

Interne Messung stellst Du im Menü ein:
Dass sich die Kurven im Dual Mono nicht unterscheidet soll auch so sein, ist ja auch Mono... ;)
HiFi/Heimkino: nuLine 82 | CS-42 | DS-22 | AW-560 | Onkyo TX-NR809 | LG OLED65C8LLA | Denon DBT-1713UD | PS4
Arbeitszimmer: Steinberg UR22 | M-Audio BX8 D2
PC: nuPro A-10 | Pro-Ject Head Box S | Beyerdynamic DT 880 250Ω
starwarshater
Semi
Semi
Beiträge: 178
Registriert: Sa 2. Jul 2011, 18:12

Re: Raumakustik Optimieren

Beitrag von starwarshater »

Sehe ich das richtig das ich, um die interne Messung durchführen zu können, den line out des Laptops mit einem line in (aux in) des av receiver verbinden muss? Dann das Micro am Laptop anschliessen, pure direkt einstellen, und dann die Messung starten?
Ist echt absolutes Neuland für mich :?
1. Anlage: Nuvero 11, Nuvero 7, Nuvero 5, Denon AVR 3313, Hifiakademie 2x400W + DSP
2. Anlage: Nupro A200, PS4, Bluelino
Benutzeravatar
Mysterion
Star
Star
Beiträge: 6382
Registriert: Di 5. Jan 2010, 16:29
Has thanked: 99 times
Been thanked: 24 times
Kontaktdaten:

Re: Raumakustik Optimieren

Beitrag von Mysterion »

starwarshater hat geschrieben:Sehe ich das richtig das ich, um die interne Messung durchführen zu können, den line out des Laptops mit einem line in (aux in) des av receiver verbinden muss? Dann das Micro am Laptop anschliessen, pure direkt einstellen, und dann die Messung starten?
Ist echt absolutes Neuland für mich :?
Hast aber alles korrekt erfasst. :)

Im Anschluss muss, vor der Messung, nur noch der Wiedergabe- und Aufnahmepegel hoch genug sein.
Abzugeben: nuPro XS-3000 RC (weiß)

Gästezimmer: nuPro AS-2500
Wohnzimmer: nuPower d | nuVero 60
Terasse: nuGO! ONE
Man-Cave: nuPro X-8000 RC
dimitri
Star
Star
Beiträge: 2562
Registriert: So 25. Jul 2010, 12:47
Has thanked: 13 times
Been thanked: 28 times

Re: Raumakustik Optimieren

Beitrag von dimitri »

Die Kurven sehen ja 8O aus.
starwarshater
Semi
Semi
Beiträge: 178
Registriert: Sa 2. Jul 2011, 18:12

Re: Raumakustik Optimieren

Beitrag von starwarshater »

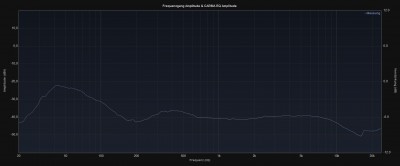

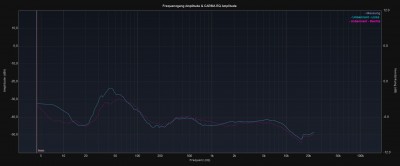

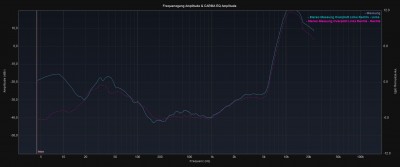

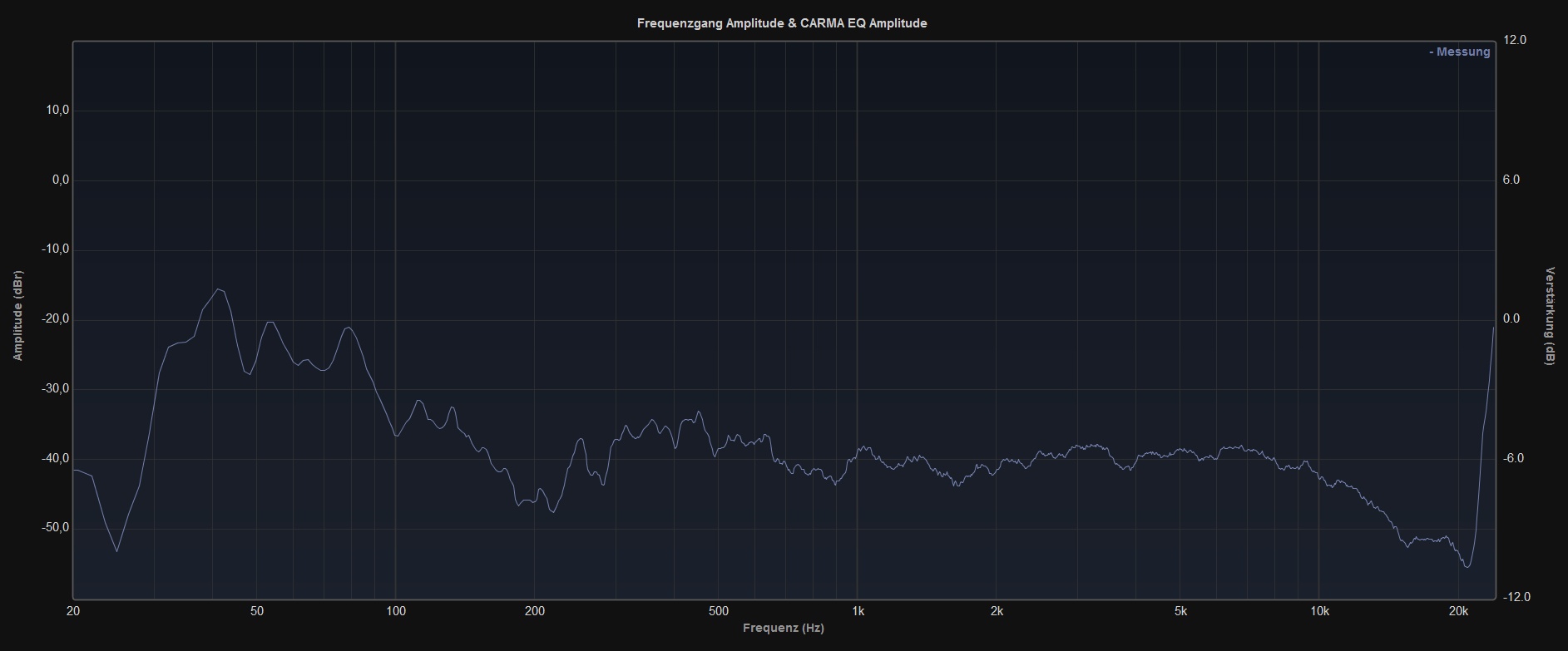

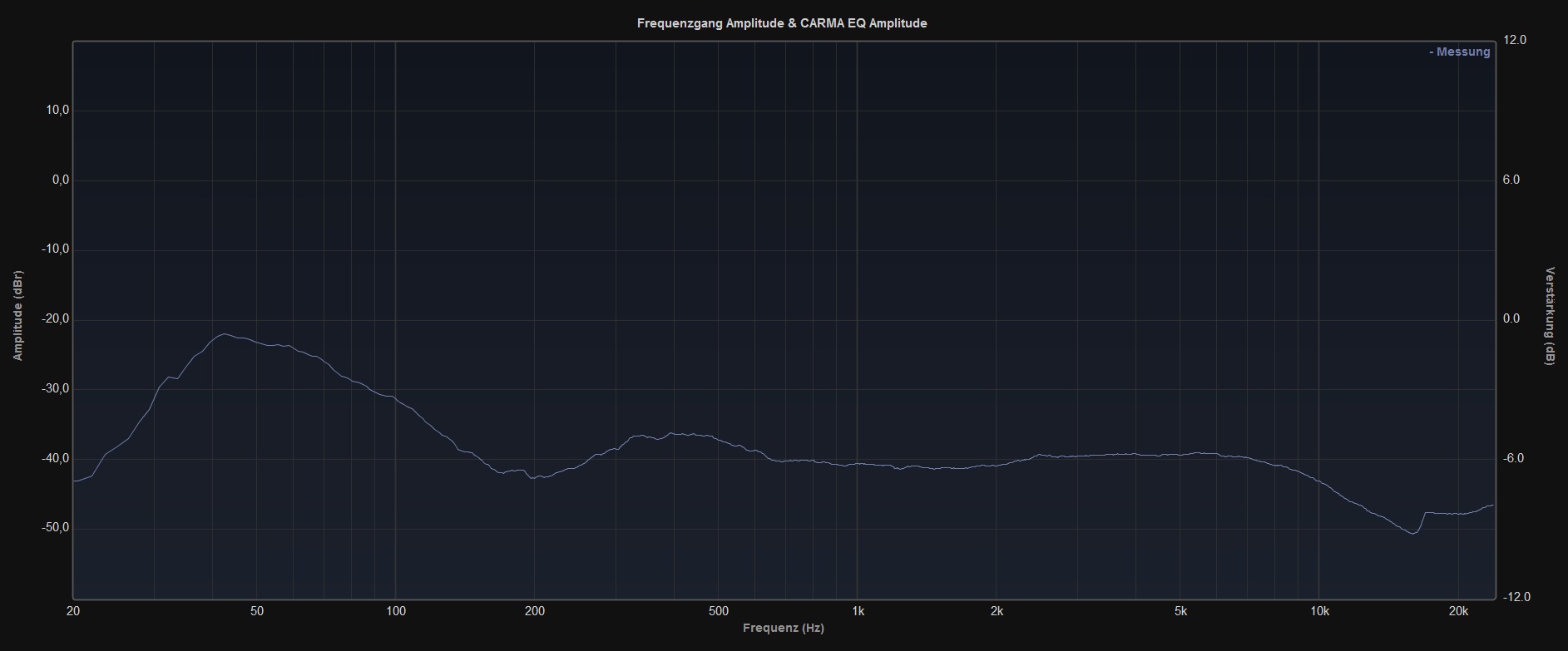

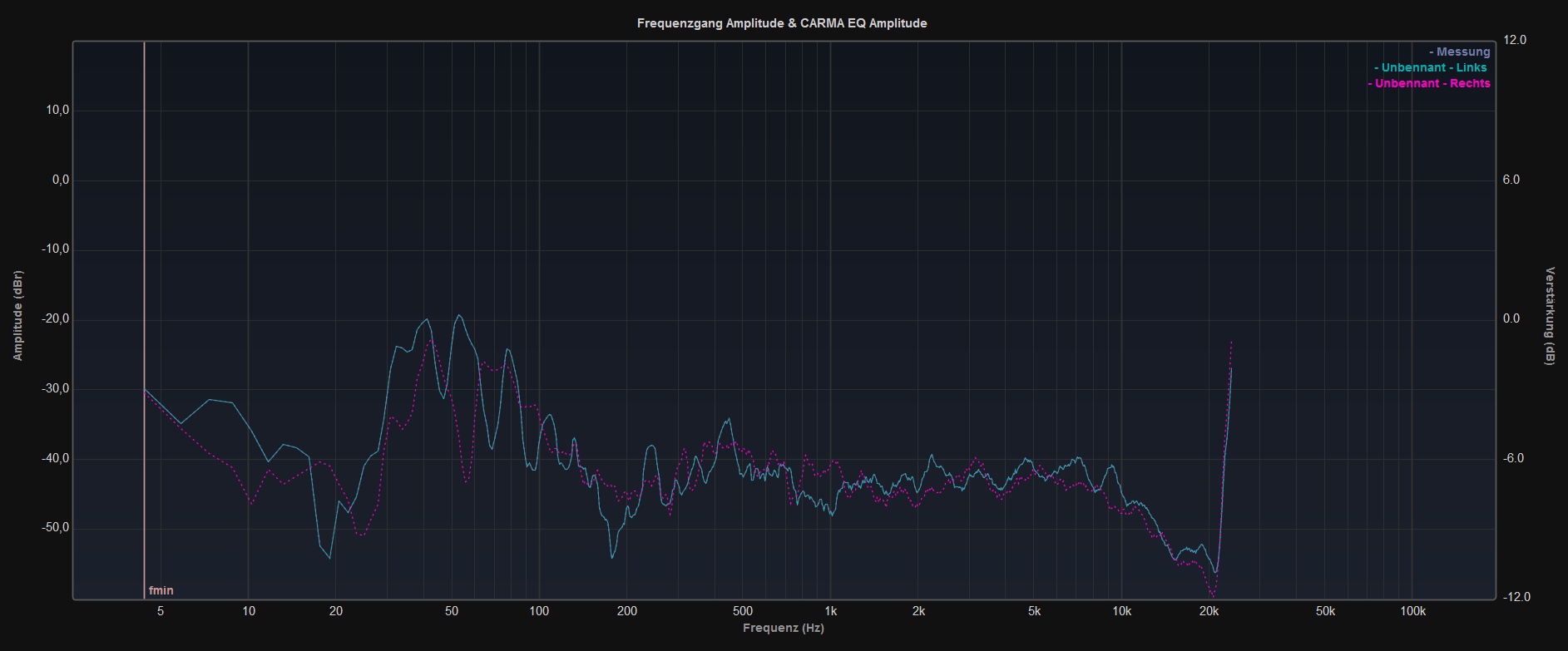

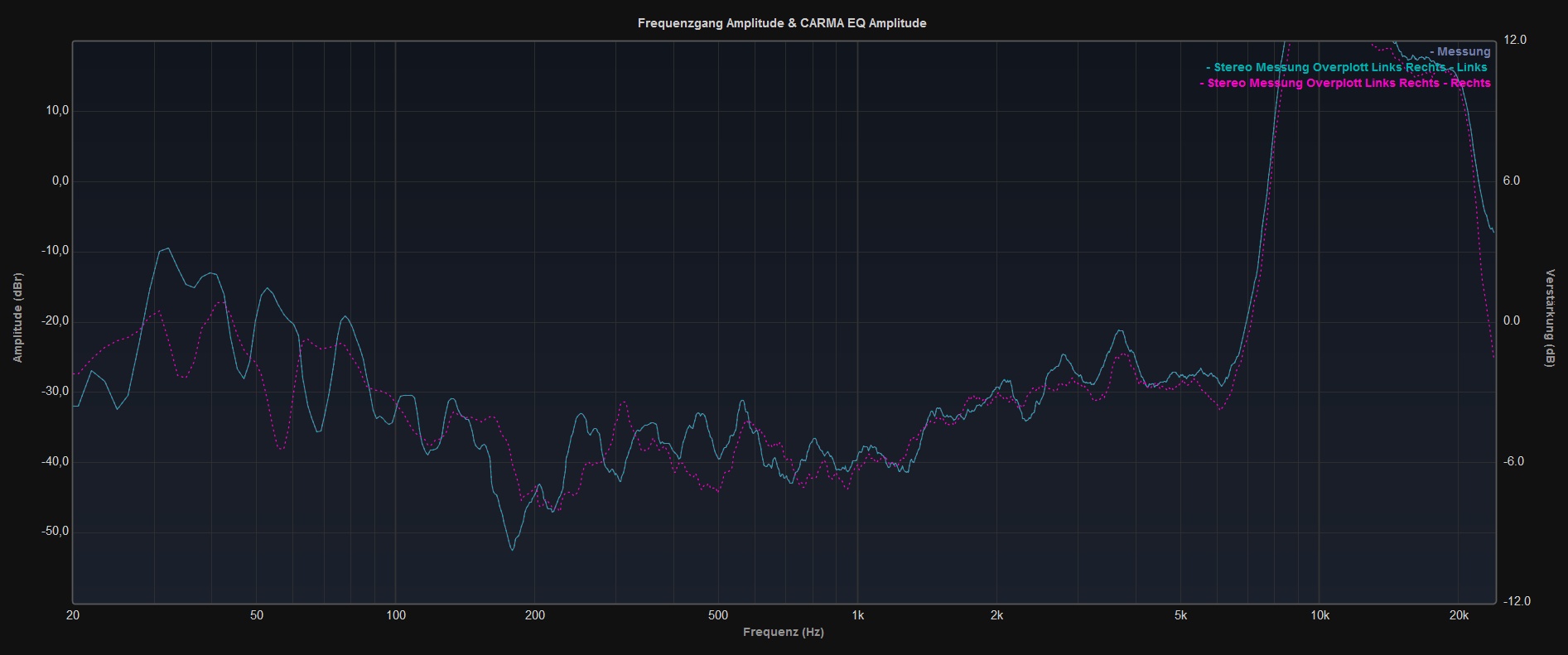

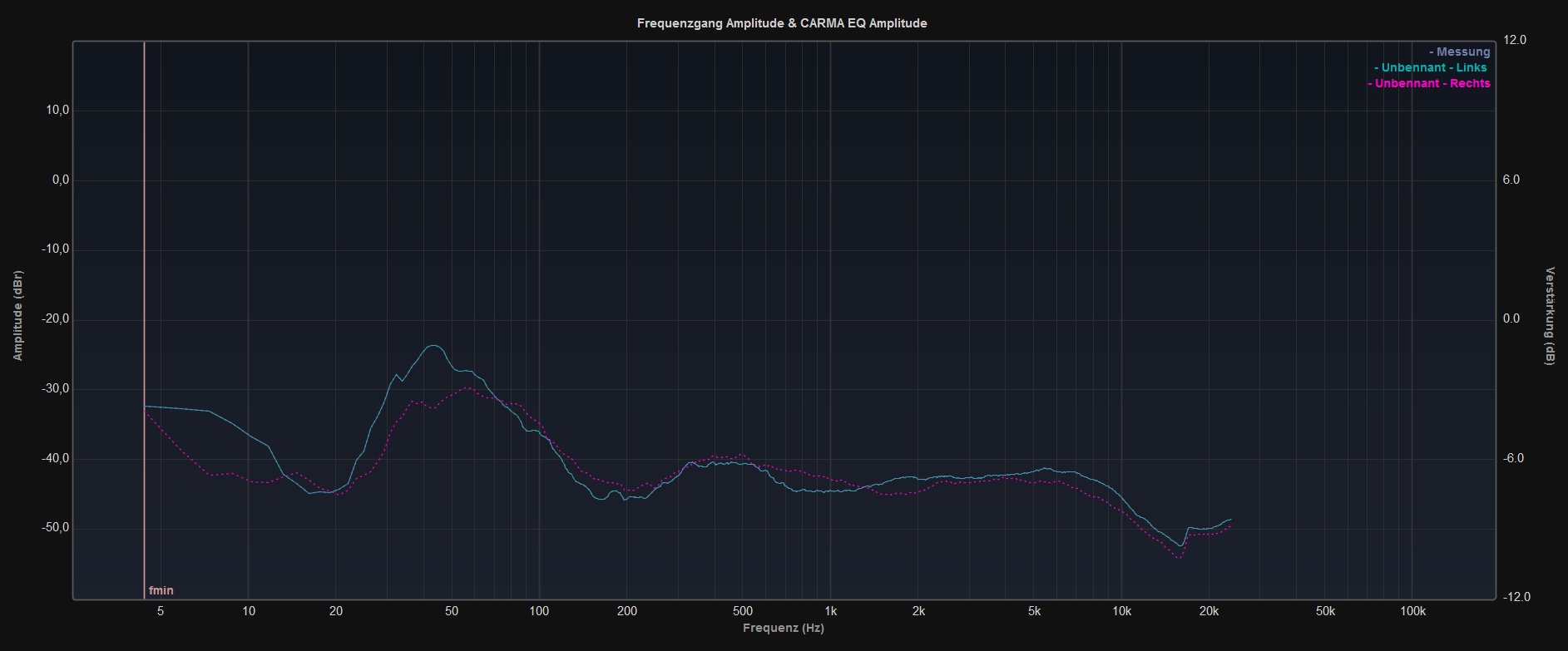

So nun habe ich nochmal die Interne Messung durchgeführt, jetzt sieht die kurve deutlich besser aus.
Dateianhänge
Oktave 1/1
Oktave 1/1
Oktave 1/6
Oktave 1/6
Oktave 1/1
Oktave 1/1
Oktave 1/6
Oktave 1/6
1. Anlage: Nuvero 11, Nuvero 7, Nuvero 5, Denon AVR 3313, Hifiakademie 2x400W + DSP
2. Anlage: Nupro A200, PS4, Bluelino
Benutzeravatar
urlaubner
Star
Star
Beiträge: 2559
Registriert: Mo 14. Nov 2011, 11:17
Wohnort: Osnabrück
Been thanked: 1 time

Re: Raumakustik Optimieren

Beitrag von urlaubner »

Ja sieht schon eher nach einem Frequenzgang aus. :wink: Ich würde aber noch 10-20dB lauter messen.
Was man auf jedenfall sieht ist dass der Bass unterhalb 100Hz extrem erhöht ist.
Ein schöner Buckel! :D ... Dynamic Equlizer oder sowas ist nicht an oder?
Das sind so 20dB mehr als Mittel- und Hochton.
HiFi/Heimkino: nuLine 82 | CS-42 | DS-22 | AW-560 | Onkyo TX-NR809 | LG OLED65C8LLA | Denon DBT-1713UD | PS4
Arbeitszimmer: Steinberg UR22 | M-Audio BX8 D2
PC: nuPro A-10 | Pro-Ject Head Box S | Beyerdynamic DT 880 250Ω
ThomasB
Star
Star
Beiträge: 7243
Registriert: Mo 19. Sep 2011, 16:46
Wohnort: Im schönen Franken.

Re: Raumakustik Optimieren

Beitrag von ThomasB »

Mittelschwere Katastrophe würde ich sagen wenn es so klingt wie es dargestellt ist.
Nuvero 14
starwarshater
Semi
Semi
Beiträge: 178
Registriert: Sa 2. Jul 2011, 18:12

Re: Raumakustik Optimieren

Beitrag von starwarshater »

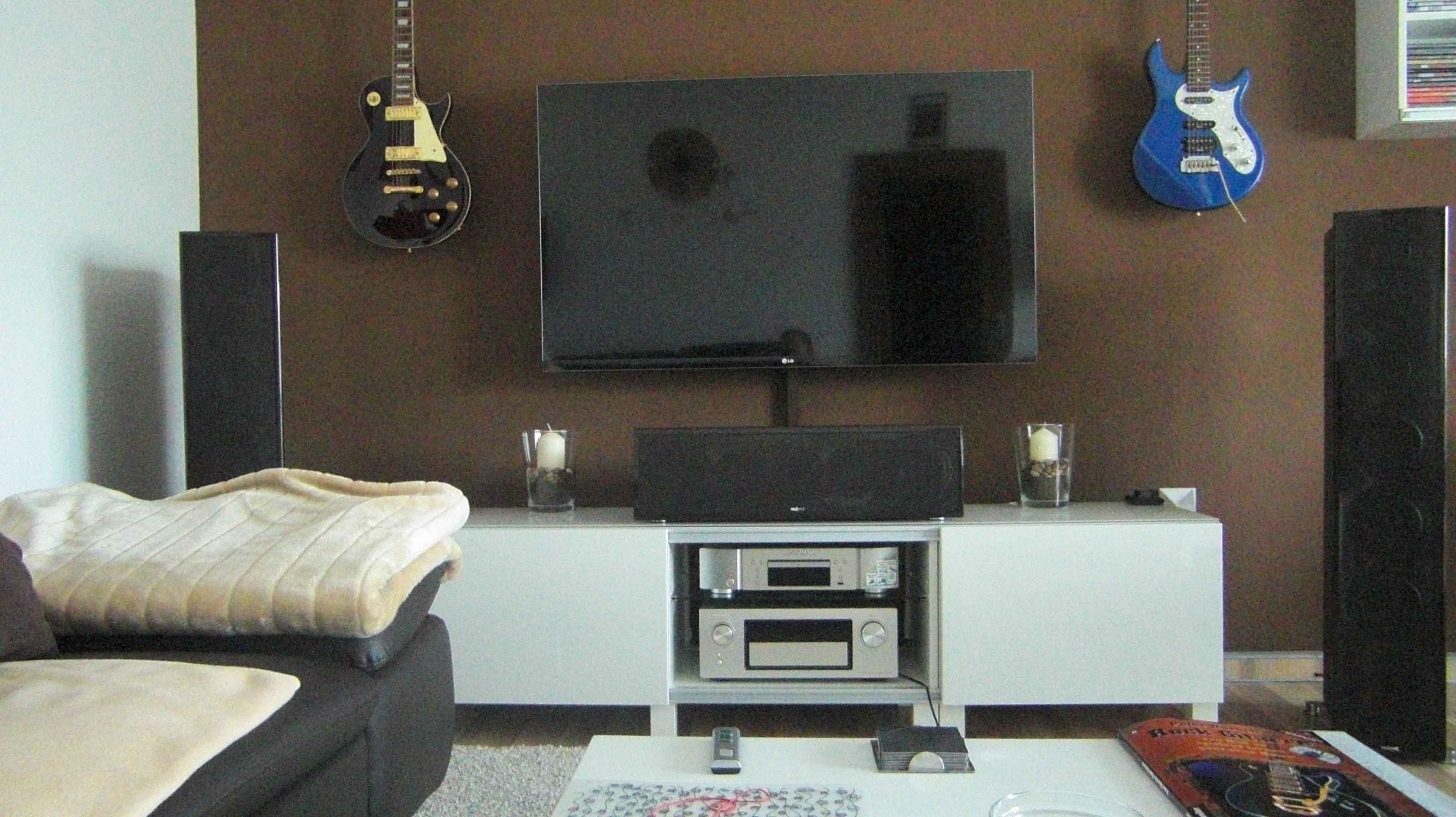

ich habe im pure direkt modus gemessen, also ohne irgendwelche eq's. Ich hänge mal Bilder der Aufstellung an. Der Wandabstand beider Lautsprecher ist Außen 66,5cm und Innen 60cm. Abstand zueinander sind 2,30m Innenseite. Seitenabstand linker LS sind 40cm, ich weis das es definitiv zu wenig ist, kann aber leider daran nix ändern. Hörabstand sind 2,90m.
Dateianhänge
1. Anlage: Nuvero 11, Nuvero 7, Nuvero 5, Denon AVR 3313, Hifiakademie 2x400W + DSP
2. Anlage: Nupro A200, PS4, Bluelino
