Seite 2 von 4
Re: Hifi tauglicher HTPC
Verfasst: So 17. Aug 2014, 16:44
von Jack_Daniels83
Als Bluray Player wirst du mit nem PI nicht glücklich werden. Das sehe ich auch so. Aber man kann ja richtige HTPC Hardware in ein solches Gehäuse verbauen.
Jetzt zum Projektfortschritt:
Der Player ist nicht mehr
und die Rückwand hab ich schon mit zusätzlichen Löchern für, USB Buchsen, Hohlbuchse, Kaltgerätestecker, Sicherungshalter und den Raspberry PI versehen. Die Platine ist zum großen Teil fertig. Der neue PI (Version B+) funktioniert Plug & Play mit nem Backup der alten SD-Karte einwandfrei. Zur Vorbereitung der Umstellung auf das neue 12V/5V Netzteil wurden diverse Kabel konfektioniert (Hohlstecker auf USB Buchse, Hohlstecker auf Hohlstecker und zwei Flachbandkabel mit 34 bzw. 40 poligen Pfostenbuchsen). Das Programm sollte funktionieren, vielleicht kann ich es noch heute testen.
Es fehlen noch:
Eine HDMI Einbaukupplung, ne filigrane Säge für die restlichen Öffnungen und eine micro SD Verlängerung, die im Moment nicht lieferbar war, damit ich das Gehäuse zum Wechsel der SD Karte nicht öffnen muss.
Re: Hifi tauglicher HTPC
Verfasst: Di 19. Aug 2014, 09:41
von Jack_Daniels83
Am Sonntag war ich noch bis Nachts mit dem Programm beschäftigt, bis ich alle Zeichenfehler und sonstige Fehler ausgemerzt hatte
Aber schlußendlich werden jetzt alle Tasten (Play/Pause, Stop, Vor, Zurück, Shuffle, Radio, Favouriten, Leer) korrekt erkannt und die entsprechenden Befehle in XBMC ausgeführt.
Gestern hab ich den letzten Teil der Platine fertig gelötet. Ich musste noch einen zusätzlichen Transistor verwenden, weil die original Schaltung nur ein kleineres Relais mit geringerem Schaltstrom verwendet. Jetzt funktioniert auch das Ein- bzw. und Ausschalten des Pi über den Power-Taster des Denon. Den LED Ring um den Taster hab ich mit den entsprechenden Signalen belegt (rot=aus, grün=an). Hier die aktuelle Platine, in der alten waren noch ein paar Bugs drin:
Heute werd ich alle Bauteile in das Gehäuse einsetzten und das Ganze hoffentlich abschließen. Die HDMI Buchse und die microSD Verlängerung sind leider immer noch nicht da, da muss ich wohl zu einem späteren Zeitpunkt nochmal ran.
Re: Hifi tauglicher HTPC
Verfasst: Mi 20. Aug 2014, 10:18
von belu
Jack_Daniels83 hat geschrieben:Die nächsten Bestellungen bei Reichelt und amazon sind getätigt....
Cooles Projekt
Hast Du schon einen Überblick, wieviel man für ein fertiges Bastelgerät ausgeben muss?
Re: Hifi tauglicher HTPC
Verfasst: Mi 20. Aug 2014, 11:11
von Jack_Daniels83
In meinem Fall sind das:
1x Gehäuse (Alter Denon DVD Player) 14€
1x Raspberry PI 33,33€
Bauteile für die Taster- und ein-Ausschalter Platine ca. 7€
0,5 Meter HDMI Kabel 1,65€
diverse Kabel und Kleinteile 5€
Netzteil 12/5V 60 Watt 20€
4x USB Buchse 5€
1x HDMI Einbaubuchse 5€
Sicherungshalter, Netzstecker und Netzkabel 9€
1x micro SD 8BG Karte 5€
1x micro SD Verlängerung 20€
Insgesamt also ca. 125€
Gestern Abend hab ich alles ins Gehäuse gepackt und getestet. Es funktioniert
Zum Abschluss fehlen, wie gesagt, immer noch die HDMI Buchse und die SD Verlängerung. Insgesamt konnten durch das neue Netzteil drei 5V und ein 12V Steckernetzteil aus dem Verkehr gezogen werden.
Re: Hifi tauglicher HTPC
Verfasst: Mi 20. Aug 2014, 11:18
von ThomasB
Noch immer kein Foto?
Re: Hifi tauglicher HTPC
Verfasst: Mi 20. Aug 2014, 11:26
von Jack_Daniels83
Das gibt es, wenn das Teil fertig ist.
Was mir gestern beim ersten Test noch aufgefallen ist: Wenn ich mein Handy an eine der 5V Ladebuchsen anschließe (Spannung per Poti am Netzteil auf 5,15V eingestellt) versucht es eine Datenverbindung herzustellen. Und das Obwohl an den beiden Datenleitungen nichts angeschlossen ist. Im Netz hab ich dazu was gefunden. Und zwar ist es laut USB Spezifikation anscheinend so, dass sich ein reines Ladegerät duch einen Widerstand von <200 Ohm zwischen den beiden Datenleitungen zu erkennen gibt. Ich werde also an jeder der USB Buchsen noch einen 100 Ohm Widerstand zwischen den Leitungen anbringen.
Re: Hifi tauglicher HTPC
Verfasst: Fr 22. Aug 2014, 07:31
von joe.i.m
Super Projekt. Hoffw Du bringst es zu einem guten Ende.
Nur als Hinweis wenn jemand nicht selbst löten mag, für das Laden ohne Datenverbindung gibt es vereinzelt auch fertige Kabel, an denen der Effekt auch nicht auftritt.
Ich hab zu diesem Zweck nach langem Suchen dieses hier gekauft, aber man hat man dann den Zigarettenanzünderadaapter übrig:
USB Ladekabel mit Micro Stecker
Getestet habe ich es an verschiedenen Samsung Geräten. Dort ist das Laden zB. am Notebook ohne das eine Datenverbindung aufgebaut wird möglich.
Gruß joe
Re: Hifi tauglicher HTPC
Verfasst: Fr 22. Aug 2014, 08:35
von Wete
Muhaha, eine sehr geile Idee! (Ich entdeckte den Thread jetzt erst, sorry.) Wie viele Raspberrys passen denn da maximal rein?
Viel Spaß beim Frickeln!
Wete
Re: Hifi tauglicher HTPC
Verfasst: Fr 22. Aug 2014, 10:47
von Jack_Daniels83
Wenn man den benötigten Raum für ne Netzbuchse abzieht sollten an der Rückseite 7 PIs Platz finden.
Re: Hifi tauglicher HTPC
Verfasst: Fr 22. Aug 2014, 17:25
von Jack_Daniels83
So jetzt gibt es die ersten Bilder.

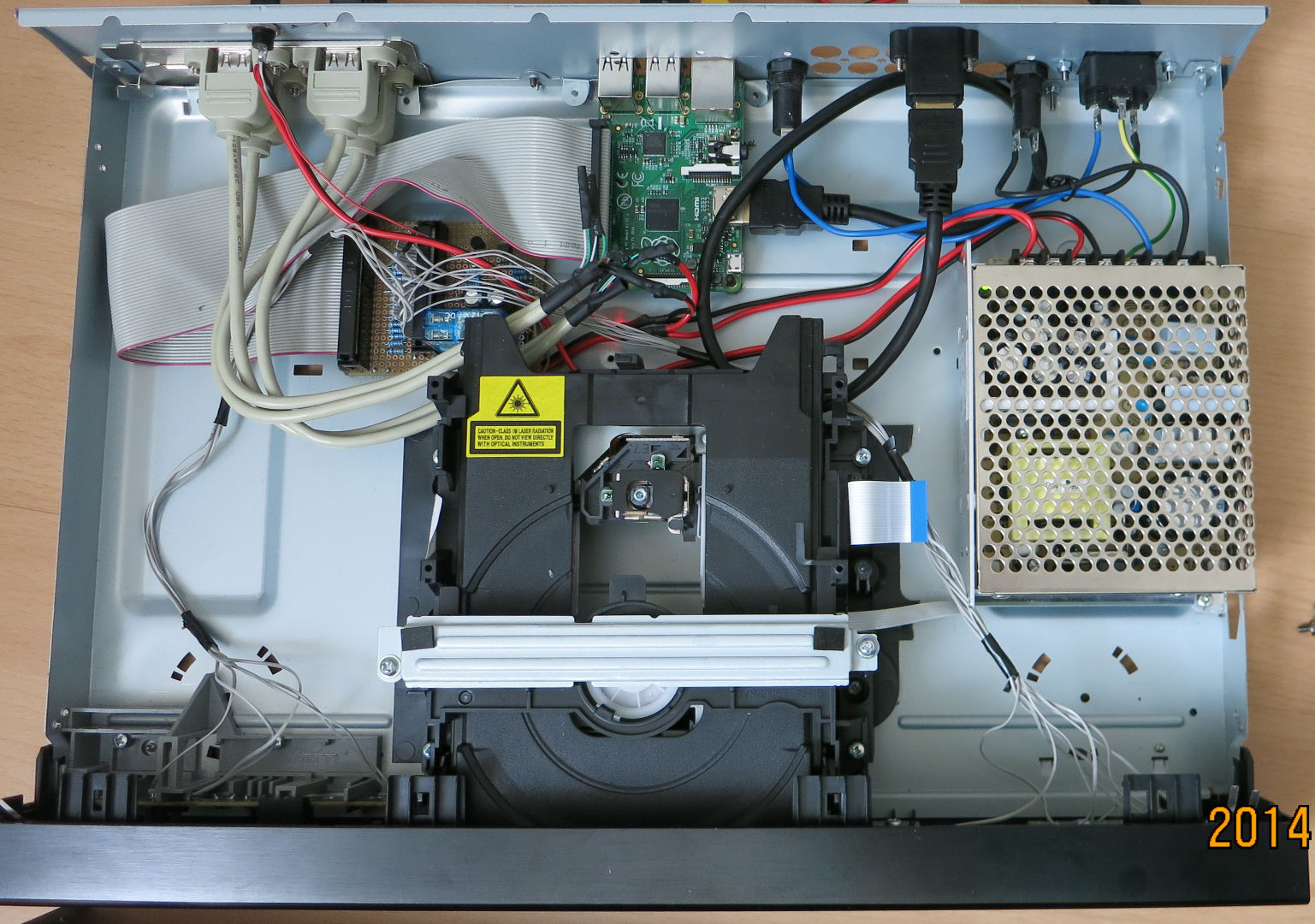

Innereien:
Rückwand:
Bilder vom endgültigen Platz gibt es später, ich weiß noch nicht so recht, wo das Teil hin soll.
