NV-60 Messungen und Optimierungen

[caine2011]

Die "Doppelspitze" bei 60-70 Hz ist NICHT in der Stereomessung für beide Lautsprecher zu sehen.
Wohl aber in den Fgängen der Einzellautsprecher und dem Wasserfall!

Was kann das sein? Phasenauslöschung?
Oder hängt da noch irgendein EQ in der Kette?

das ist korrekt
aber das kann auch ein unterschied in der messposition sein...wenn die aber nicht verändert wurde, muss es eine auslöschung sein

[Oleg.wicksler]

Messmikrofon Position hat sich nicht geändert. Alles wurde von einer Position gemessen.

[Ingo72]

Messmikrofon Position hat sich nicht geändert. Alles wurde von einer Position gemessen.

Und der Abstand vom Mikrofon zu jedem Lautsprecher ist auch sicher gleich gewesen?

[Oleg.wicksler]

Ich denke schon. Ich habe die Boxen ein mal umgestellt aber es sind andre Messungen. Die Boxen standen nah an der Wand. Ich habe bass reduziert, es hat nichts gebracht dann habe ich die Boxen nach vorne verschoben.

[Ingo72]

Phasenauslöschung?

das ist korrekt
aber das kann auch ein unterschied in der messposition sein...wenn die aber nicht verändert wurde, muss es eine auslöschung sein

Dann muss doch eine Asymmetrie vorliegen, sehe ich das richtig?

[caine2011]

Dann muss doch eine Asymmetrie vorliegen, sehe ich das richtig?

das könnte eine ursache sein
ein ungleichmäßig/oder gar nicht bedämpfter raum ebenfalls (aber wohl nicht in dem bereich der doppelhuckel)

prinzipiell ist das aus der ferne schwierig, wo man nicht selber mal ein wenig hin und her probieren kann

@oleg: kannst du mal eine aufstellungsskizze und einen groben (bemaßten) grundriss hochladen?
und ein paar mehr einzel/stereomessungen inkl. raumposition wären auch günstig
und alle schalter auf neutral würde ich auch gern mal sehen

[palefin]

so nebenbei... im "verrückt" thread waren Fotos des Raums...

[Oleg.wicksler]

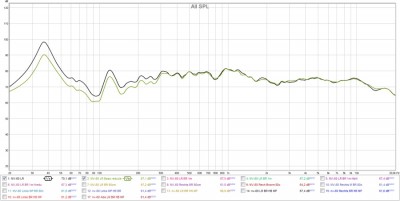

Das ist die erste Messung. Box näher an die Wand. Alle Schalter auf neutral vs Schalter Bass reduziert.

[caine2011]

so nebenbei... im "verrückt" thread waren Fotos des Raums...

???
what? hast du nen link?
oder war das der thread, der ewig lang war und alle boxen nicht recht?
falls ja, den such ich bestimmt nicht durch...da hat bestiommt wer eher nen überblick und kann nen direktlink posten

@oleg: danke, das hilft doch schon, da sieht man wieder gut, wie der bassreduzieren schalter arbeitet: saubere 3dB weniger
das hilft natürlich nur sehr begrenzt bei einer 12dB senke/15dB überhöhung

versuche mal nach möglichkeit raumposition der boxen bei 1/4 /1/4 des raumes und mikroposition bei 1/2 1/2 des raumes

[Querstand]

Auch hier erneut der freundliche Hinweis:
Ein Wasserfalldiagramm, welches in der vordersten Ebene zum Betrachter hin so großflächig abgeschnitten wird, hat nur geringe Aussagekraft.
Das Zeitfenster liegt hier bei 03 sec und ist damit viel zu kurz.
Das ist als ob man die höchsten Berge der Alpen vermessen will, aber alles oberhalb 1500 m abschneidet.
Ich würde den Messbereich auf mindestens eine Sekunde erweitern.
Erst dann wird deutlich, wie lang welche Frequenzbereiche nachklingen und wie lang welche Moden wirklich auslaufen.

Gruß!
Querstand
