Endstufe brummt massiv

[Uwe Mettmann]

Hallo Chris,

ich empfehle dir, mal die ganze Verkabelung der „kompletten“ Anlage schematisch aufzuzeichnen und die Zeichnung hier reinzustellen. Nur so kann man die Möglichkeiten erkennen, um das Brummen zu beseitigen.

In die Zeichnung gehört auch, welche Geräte Stromkabel mit Schutzleiter haben, ob sich in eine oder verschiedene Steckdosenleisten gesteckt sind, sowie Antennenleitungen und Ethernetleitungen.

Haben Geräte auch XLR-Eingänge?

Meine Frage, sollte ich den schutzkontakt von Beamer, AVR oder Endstufe ,,abklemmen,, ist es schädlich für eins der Geräte?

Das verbietet sich, weil es lebensgefährlich sein kann. Ein ehemaliger Nachbar von mir, hat das mal testweise gemacht und leider war das tödlich für eine alte Dame. Basierend auf diese Erfahrung kann ich nur dringend davon abraten, so etwas zu machen.

Wenn, dann verwende bitte einen Trenntransformator, denn durch den ist der Schutzleiter aufgetrennt, ohne, dass etwas passieren kann. Wenn das Brummen weg ist, kannst du das dann so auch lassen.


Gruß

Uwe

[Chris 1990]

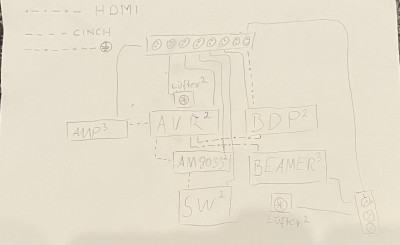

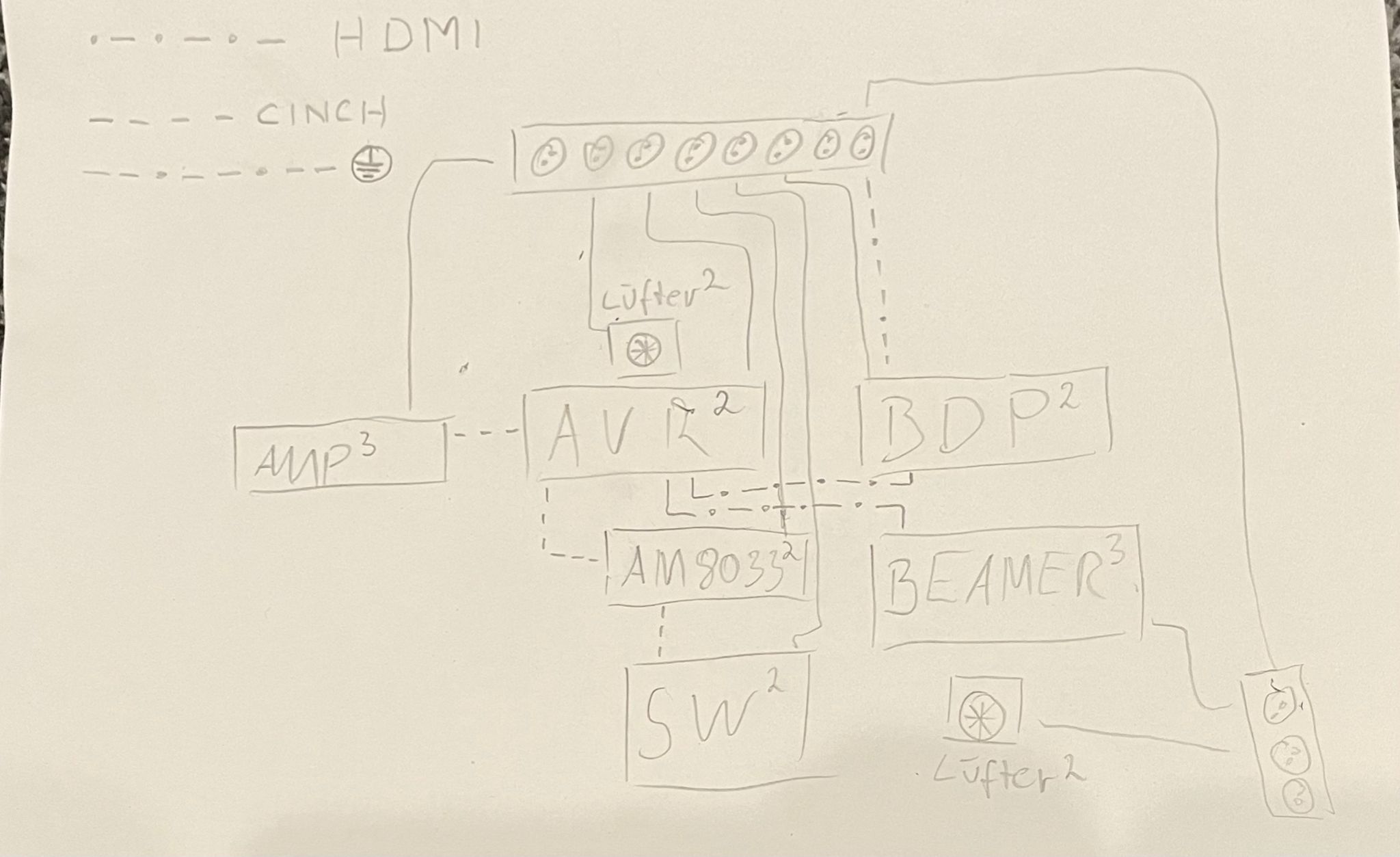

Hab da jetzt mal etwas ,,gemalt,, hoffe es ist verständlich. Hohe 2 ist ohne Schutzleiter hohe 3 ist mit schutzleiter, was allerdings nur bei der Endstufe ,,AMP,, der Fall ist und bei dem Beamer .


- - • - - •
Ist die Erde die ich mit einem Stecker zu Steckdosenleiste vom Gehäuse des Blurayplayers gelegt habe, wodurch das Brummen aufgehört hat.

Entschuldigt meine miserable Zeichenkunst, ich mache leider nie Zeichnungen auf Papier, nur in meinem Kopf und habe es schneller gebaut als gezeichnet.

[Chris 1990]

Das wichtigste für mich wäre an erster Stelle die Frage ob Gefahr für Mensch besteht durch die zusätzliche erdung des Gehäuses?
Des Weiteren ob Gefahr für die Gerätschaften besteht ?

[Uwe Mettmann]

Hallo Chris,

kein TV und keine Antennenleitungen?

Ich sehe kein Sicherheitsproblem durch die zusätzliche Schutzleiterverbindung des BDP, wenn du sicherstellst, dass die Erdleitung keinesfalls in ein Steckdosenloch rutschen kann, z.B. durch einen modifizierten Schukostecker, der keine Stifte hat: Klick mich


Gruß

Uwe

[Chris 1990]

Nein kein TV satkabel oder Ähnliches.
Vielen Dank, habe zunächst provisorisch einen Stecker mit Erde angeschlossen, N und L mit Wagoklemmen ,,isoliert,, morgen werde ich den passenden Erdungs-Stecker Ohne L Und N besorgen.

[Uwe Mettmann]

Hallo Chris,

ich empfehle dir, nimm einfach ein Kaltgerätekabel. Den Kaltgerätestecker schneidest du ab und schließt den Gelbgrünen an den BDP an. Die beiden Stifte sägst du einfach direkt am Gehäuse des Schukosteckers ab.


Gruß

Uwe

[Zweck0r]

Bei älteren Schraubsteckern konnte man die Stifte bei offenem Gehäuse komplett herausnehmen.

Vielleicht liegt ja irgendwo noch ein altes Verlängerungskabel oder eine Lampe mit verschraubtem Stecker herum.

[Chris 1990]

Die Beschaffung ist kein Problem, Elektroschrott habe ich genug zuhause und auf der Arbeit. Habe ja jetzt auch eine 3Poligen Schukostecker benutzt der sonst zum improvisieren und experimentieren genutzt wird.

[Uwe Mettmann]

Hallo Chris,

alternativ zu der zusätzlichen Schutzleiterverbindung des BDP kannst du testen, ob das Brummen weg ist, wenn du die GND-Anschlüsse oder Gehäuse des AVR und des AMPs mit einem dicken Kabel miteinander verbindest.


Gruß

Uwe

[g.vogt]

M.E. stimmt hier etwas mit dem Blu-ray-Player nicht.
Brummschleifen kommen häufig durch mehrere Erdungspunkte zustande, z.B. Antennenanschluss und Schutzerdung. Aber du hast hier in eine funktionierende und vorher schon komplexere Anlage ein schutzisoliertes Gerät eingefügt und erst seitdem brummt es. Deshalb halte ich die Erdungs- und Isolationsversuche für nicht zielführend. Nein, der BDP hat vermutlich eine mangelhafte Schutzisolation.
