2 AW 560 an Stereoverstärker anschließen

[Badknuffi]

Hallo,habe folgendes Problem :Will an meinem Denon PMA 710 einen weiteren Subwoofer anschließen.Dachte das wäre kein Problem dies mittels Y-Adapterkabel zu machen.Leider ist es so das dieses Kabel das Monosignal ja auf 2 Monosignale erweitert u,man das ja ganz easy mit je einem weiteren Y-Kabel mit den Woofern verbinden kann!So weit so gut,leider ist mein Subwoofer Ausgang am PMA 710 ein ganz normaler Pre Out in Stereo (rot-Weiß)Was nun?Welche kabel brauche ich?Ich dachte das so:Ein Kabel das die Stereosignale in Monosignale wandelt,dann wieder dieses Y-Adaperkabel mit 2 Monoausgängen u.zu den Woofern wiederum jeweils ein Y-Adapter !Geht das so ?Geht das überhaupt?Normal sieht man in den Abbildungen bei Nubert immer nur das das Monosignal vom Verstärker in 2 Monosignale gewandelt wird.Aber ein Stereosignal in Mono u,wieder retoure von Mono in 2 Monosignale da gibts keinen Hinweis!
Bitte um Eure Mithilfe
Gruß
Michael

[g.vogt]

Hallo Michael,

der AW 560 hat zwei Cincheingänge. Wenn du dort den linken und rechten Vorstufenausgang anschließt, dann bekommt er ein Stereosignal und wandelt es selbst in ein Monosignal um. Du brauchst also nur zwei Y-Kabel, die jeweils den linken bzw. rechten Vorstufenausgang "verdoppeln", daran schließt du mit jeweils einem Stereokabel 1x links/1x rechts einen Subwoofer an. So kriegen beide das Stereosignal und machen ihrerseits Mono draus.

Du kannst nicht mit einem Y-Kabel aus Stereo einfach Mono machen, das wirkt zurück bis in den Verstärker, dann hast du auch mit den Hauptboxen nur noch Mono (und ungünstigenfalls (bei nicht mit Widerständen entkoppelten Vorstufenausgängen) auch noch Verzerrungen).

Mit internetten Grüßen
Gerald Vogt

[aaof]

Im Prinzip könntest du auch (wenn Platz) über die Frontausgänge deines Verstärkers gehen.

Ich habe das mal beim Marantz probiert und das funktioniert tadelos. Du gehst einfach per Banane für die Fronts an den Verstärker und die beiden Subs klemmst du mithilfe von Lautsprecherkabeln mit an die Fronts an (benutzt dafür halt die Ösen an den LS-Terminals deines Verstärkers).

Nur so ne Idee. Macht übrigens auch Längere Wege zu den Subs preiswerter (es sei denn, du benutzt Kimber-Kabel ).


Gruß

aaof

[Badknuffi]

Hallo,mit vordoppeln meinst Du bestimmt ein Adapterlösung eins auf zwei direkt an die Ausgänge am Amp?Bin ich noch gar nicht drauf gekommen,wäre ja um ein vieles Einfacher wie mein Gewurschtle!Versuche mal sowas zu finden,Danke!
Gruß
Michael

[Stevienew]

Hallo Michael,
je nach Aufstellung kannst Du doch auch das Signal am PreOut des AW 560 abgreifen und zum zweiten AW 560 gehen

bis dann

[g.vogt]

Hallo Michael,
je nach Aufstellung kannst Du doch auch das Signal am PreOut des AW 560 abgreifen und zum zweiten AW 560 gehen

bis dann

Das geht nicht: Der PreOut des Subwoofers sitzt hinter einem für die Satelliten gedachten Hochpass

[Stevienew]

Hallo Michael,
je nach Aufstellung kannst Du doch auch das Signal am PreOut des AW 560 abgreifen und zum zweiten AW 560 gehen

bis dann

Das geht nicht: Der PreOut des Subwoofers sitzt hinter einem für die Satelliten gedachten Hochpass

Stimmt natürlich Gerald. War wohl wieder mal ein Fall ein wenzeg!
Danke für die Richtigstellung.

bis dann

[Tomy4376]

Hallo Michael,
je nach Aufstellung kannst Du doch auch das Signal am PreOut des AW 560 abgreifen und zum zweiten AW 560 gehen

bis dann

Das geht nicht: Der PreOut des Subwoofers sitzt hinter einem für die Satelliten gedachten Hochpass

Das ist ja doof.. damals bei meinem Teufel M 5500 THX sub ging das.. da waren die Line-Out extra dafür da um einen 2. Sub daran anzuschließen..
Gibt es denn hier keine Variante den 2. Sub an dem AW 560 anzuschließen? noch ein Kabel quer durch den Raum zum Receiver wär schon nicht toll..

[moser7]

Tach!

Sehe kein Problem, Du gehst von Deinem Pre-Out Links mit einem Kabel auf den linken Subwoofer Line In L und mit dem anderen Pre-Out R auf den rechten AW560 Input R.
Natürlich ist hier der Eingangspegel der Subs reduziert, das kannst Du aber mit den Pegelsteller normalerweise leicht ausgleichen. Du "zerreisst" also deine jetzige Stereoleitung in zwei Monoleitungen.
Das ganze geht aber nur wenn die Subs bis max. 80 HZ spielen und idealerweise auch in der Nähe der jeweiligen Front LS stehen um die Ortung korrekt zu halten, da ja keine Monosumme gebildet werden kann.
Wenn Du aber beide Inputs angesteuert haben möchtest, und der Sub bis 80HZ spielt und auch wieder in der Nähe der Front LS steht, dann brauchst du halt zwei Y-Cinchleitungen 1xLinks auf 2x Links, 1xR auf 2xR bringt dir aber nur 6db mehr Pegel am Eingang des Subs und weniger Geld in der Tasche.
Du müsstest dann nur schauen, dass die Y-Leitung eine Zwillingsleitung ist die man auftrennen kann. Die Oehlbach NF 1 bietet sich hier an, kann man bei Amazon bekommen.
Für hochwertiges Stereo würde ich es so machen wenn die Subs auch L+R stehen. Diese Variante ohne Y-Kabel mit entspricht dann wieder den ersten zwei Sätzen dieses
Beitrages. Dann könntest Du auch die Subs höher spielen lassen, da ja jeweils einmal/zweimal links und einmal/zweimal rechts am Subwoofer ankommt und somit L+R passend ist.

Bei den Varianten, bei denen Du an den Subs jeweils echtes L+R anschließt und diese in den ortbaren Bereich spielen, wird Dein Stereo leiden, da ja L+R summiert wird.
Spielt die Bassgitarre z.B. eigentlich eher Rechts im Klangbild, dann wird sie dann im unteren Bassbereich mittig und darüber wieder rechts spielen.
Würde ich nicht machen, es sei denn du stellst die beiden Subs in der Mitte als Block zusammen, was aber Raumtechnisch SUBoptimal ist.

Gruß
Benjamin

Gruß
Benjamin

[Fly]

Noch ne Möglichkeit:

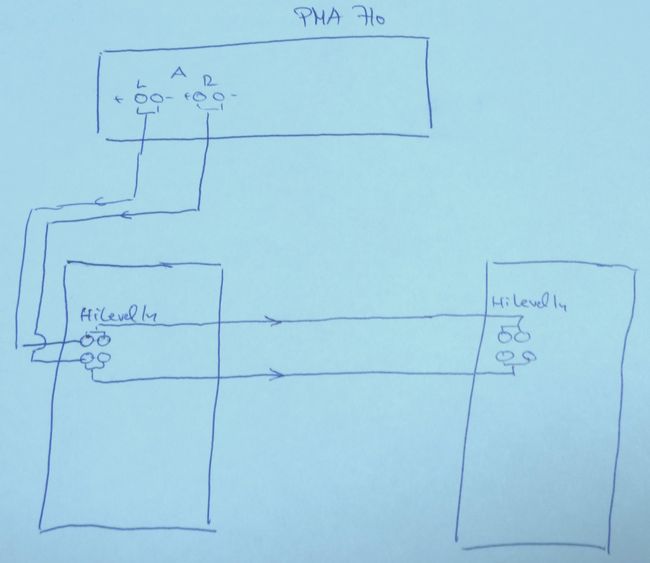

Per LS Kabel vom Verstärker in den ersten Woofer HiLevel In und von genau diesem Anschluss direkt weiter an den 2. Woofer (z.B. vom PMA710 kommend mit Bananenstecker in den HiLevel-In und mit blankem Kabel vom Schraubanschluss an den 2. Woofer)
Geht ohne Probleme, da der Woofer keine Last für den Verstärker darstellt.

Netter Nebeneffekt: Keine Einstreugefahr durch lange oder ungenügend geschirmte Cinchleitungen.

(Natürlich mit + und - verkabeln, ich habe diese Selbstverständlichkeit in der Skizze zugunsten der Übersicht "unterschlagen" bzw "zusammengefasst")
