How to Open Elec mit Raspberry Pi mit Hifiberry


Ausgangslage:

Nach dem hier im Forum schon längere Zeit über HTPC und Home-Streaming-Lösungen mit dem Raspberry Pi gesprochen wurde, begann ich mich für diesen Mini-PC zu interessieren. Dass das auch richtig schick gehtm, bewies jesper. Allerdings fehlte noch der zündende Funke um das Projekt zu beginnen. Der kam als ich vom neuen Rasberry Pi 2 hörte, der mit seiner größeren Leistung auch noch ausreichende Ressourcen für andere Anwendungen als das reine Musikstreaming haben sollte.

Materialliste:

• 1 Raspberry Pi
• 1 Hifiberry Digi+
• 1 Micro SD-Karte (bei mir 16 GB, noch vorhanden)
• 1 Netzteil mit 2A/10W (bei mir ein Netzteil, was ich noch vom Nexus 7 (2012) rumliegen habe)
• SD-Karten leser + MicroSD-Adapter
• optional: ein wenig Werkzeug, 2 Kühlkörper

Ein seperates Netzteil und Gehäuse steht noch auf der Agenda. Ich wollte auch zunächst meine Ausgaben gering halten um einfach nur anzutesten, ob das System etwas für mich ist.


Kurz ein paar Fotos zu meinen einzelnen Komponenten, ich habe viele Schritte dokumentiert, damit sich evtl. noch ein paar Interessenten an den Pi's finden

Gesamtansicht

In dieser Gesamtansicht sieht man gut die Verhältnisse der einzelnen Bauteile

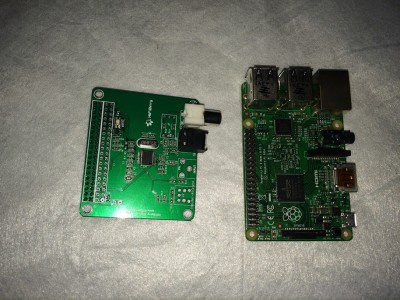

Raspberry Pi 2 + Hifiberry

Raspberry 2 + Hifiberry Digi+

Schritte:

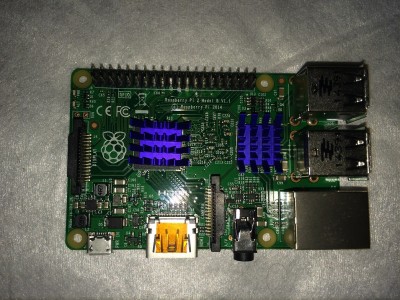

Der Raspberry Pi mit 2 Kühlkörpern bestückt

Zunächst habe ich 2 Kühlkörper installiert

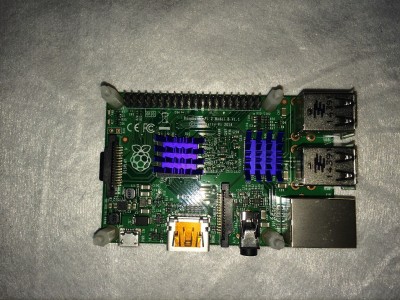

Abstandhalter für den HifiBerry Digi+

Danach von unten die beigelegten Abstandshalter verschraubt

Rückseite HifiBerry Digi+

Hier sieht man die Rückseite des Digi+ Moduls, dass man im nächsten Schritt auf den pi anbringt

[caine2011]

Fertig!

So sieht das zu ende verschraubte Modul aus

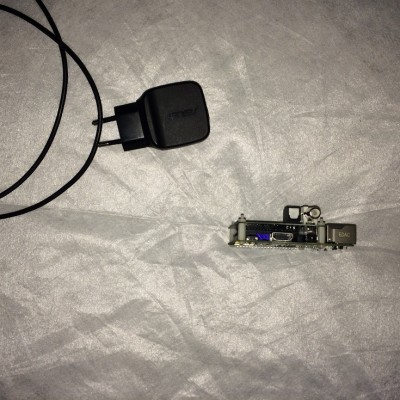

Größenvergleich

Ein interessanter Vergleich des Moduls mit dem Netzteil

[caine2011]

Nun komme ich zur benötigten Software


Software:

Als Software/Betriebssystem nutze ich OpenELEC (Open Embedded Linux Entertainment Center), die sehr wenig Speicherplatz benötigt und sich auf das nötigste beschränkt, aber trotzdem alles wichtige enthält.
Die Website ist diese: http://openelec.tv/
Das wichtigste für mich: Alle Netzwerkfunktionen sind von Anfang an konfigurierbar und es gibt eine HifiBerry Unterstützung. Zusätzlich gibt es App-und Apple-Airplay Unterstützung.

Man benötigt ein paar Tools um den Pi einrichten zu können:

7Zip oder einen anderen Extrahierer: http://www.7-zip.de/
Win32DiskImager: http://sourceforge.net/projects/win32diskimager/
Das Image von OpenElec: http://openelec.tv/get-openelec
bzw. der genaue Link wäre: http://ftp.fau.de/openelec/OpenELEC-RPi ... 0.3.img.gz
PuTTy: http://www.chip.de/downloads/PuTTY_12997392.html
für SSH

Schritte:



1. Win32DiskImager installieren
2. OpenELEC-RPi2.arm-5.0.3.img.gz entpacken
3. Win32DiskImager öffnen und den Speicherort auswählen

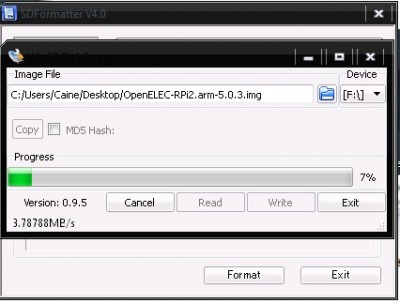

So sieht das Fenster aus

4. Ganz wichtig: Der Laufwerksbuchstabe, der in der Zeile unter "Device" steht, muss der Buchstabe der SD-Karte sein
5. Auf Write klicken, Warten

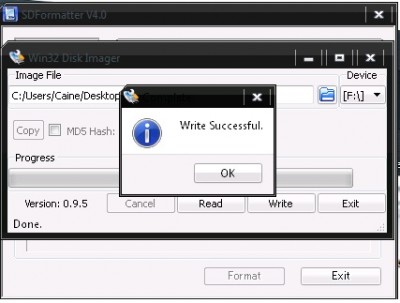

So sollte es aussehen, falls alles geklappt hat

Jetzt habe ich eine Tastatur und einen Bildschirm angeschlossen (via USB und HDMI), dazu Netzwerk
und der Platine via Mini-Usb Strom gegeben

Nun Bootet das System und möchte konfiguriert werden:

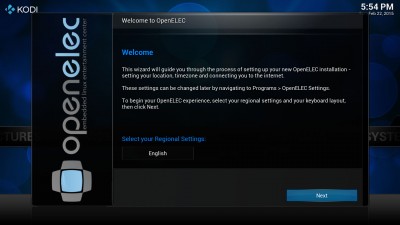

erstes Fenster

Hier kann man die Sprache wählen, blau hinterlegt ist immer die aktuelle Position, mit den Pfeiltasten navigiert man, mit "Enter" wählt man aus (Menüs, oder aber "weiter")

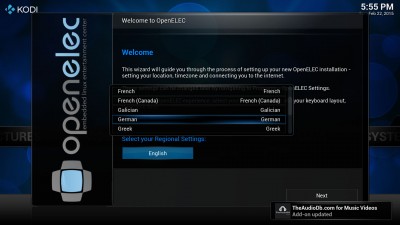

Hier kann man seine Sprache wählen

Ich habe als Menüsprache Deutsch gewählt

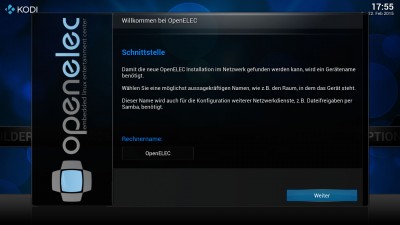

Rechnername

Als nächstes wählt man den Namen, den der PC im Netzwerk erhalten soll (und auch allgemein)

[caine2011]

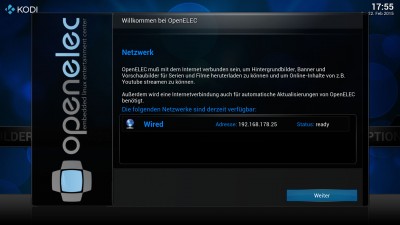

Netzwerkverbindung

Hier wurde bei mir alles korrekt erkannt, spitze. Für später die IP-Adresse aufschreiben.


WICHTIG
Irgendwo zwischendrin hat man jetzt beim konfigurieren SAMBA und SSH mit einem blauen Punkt zu versehen (mit Pfeilatsten hin navigieren und dann "Enter"), das auf jeden Fall ausführen, da man via SSH sehr komfortabel die für HifiBerry nötigen Einstellungen amchen kann. Die Installation dessen dauert ein wenig. Leider hat der Screenshot an dieser (wichtigen) Stelle nicht funktioniert.

So jetzt hat man OpenELEC, aber ohne HifiBerry, also erstmal nur die halbe Miete

Um HifiBerry zum laufen zu bekommen, wechselt man an einen PC, der im selben Netzwerk hängt und auf dem man PuTTy installiert hat
Mit diesem kleinen Tool kann man über das Netzwerk Datein seines Raspberrys ändern.

Man öffnet das Programm mit einem Doppelklick

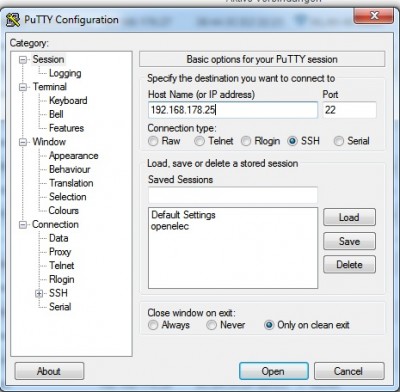

So sieht PuTTy aus

Hier gibt man dann die IP-Adresse des Raspberry ein, diese ist die, die man im Netzwerk-Schritt der Installation sehen kann.
Danach auf "Open" klicken, ein neues Fenster erscheint

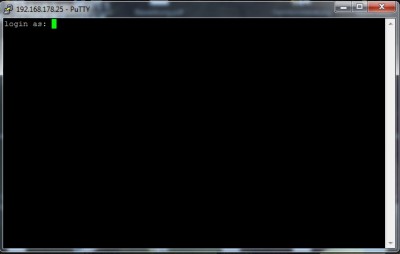

PuTTy login

Hier gibt man die Standard Daten von OpenELEC ein (jeweils ohne ""):
user: "root"
password: "openelec"

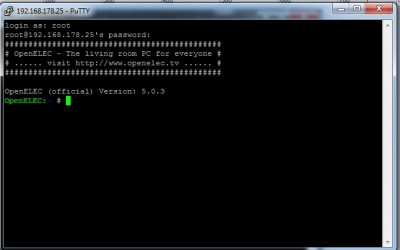

erfolgreicher Login

und schon hat man sich mit seinem Raspberry verbunden

Nun habe ich einfach die Anleitung der Hifiberry Website befolgt: https://www.hifiberry.com/guides/config ... -overlays/
Auf den folgenden Fotos kann man dann die Ausführung sehen

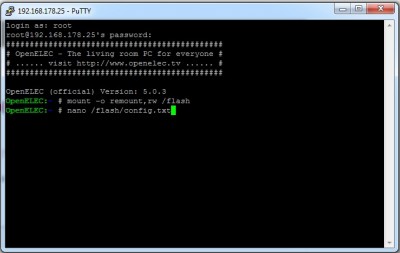

2 Befehle

Die erste Zeile gibt den Zugriff auf den Bereich "flash" des OpenELEC frei, mit "Enter" bestätigen, bei einem Fehler, die Schreibweise überprüfen
Die zweite Zeile ruft eine Datei mit dem Editor "nano" (ein Linux-Standardprogramm) auf

[caine2011]

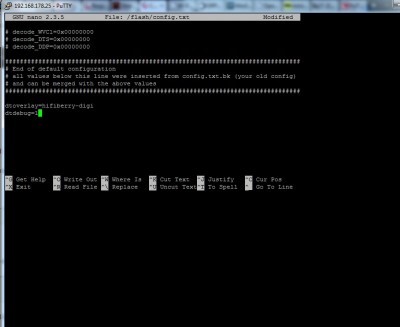

geöffnete "config.txt"-Datei

Nun geht eine Text-Datei auf, in dieser mit den Pfeiltasten ganz nach unten scrollen und mit "Enter" einen neuen Absatz beginnen
Die beiden Zeilen

Code: Alles auswählen

dtoverlay=hifiberry-XXX
dtdebug=1

hinzufügen, wobei "XXX" ersetzt werden muss durch: amp für Amp/Amp+, digi für Digi/Digi+, dac für DAC, dacplus für dacplus
In meinem Fall also "digi" (siehe auch Foto)

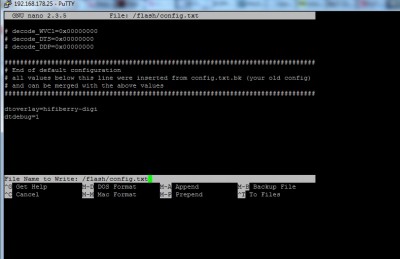

speichern der Datei

Nun wird die Datei mit "Strg + o" gespeichert, die Frage, ob man diese Datei speichern möchte, mit "Enter" bestätigen.
Danach die Datei mit "Strg + x" schließen und abschließend den Befehl "reboot" eingeben.

Nun startet der Pi neu, und Putty bringt eine Fehlermeldung, das er den Pi nicht mehr im Netzwerk finden kann (logischerweise).

Danach wechselte ich wieder an den Raspberry Pi mit Monitor und Tastatur um die Einstellungen auf der grafischen Oberfläche (aus Anschauungszwecken, man kann die entsprechenden Datein auch alle via PuTTy editieren, ein wenig googlen und man findet die Pfade und Namen)

Optionen Menü

Jetzt mit der Tastatur bis zum "Optionen" Menü und wechselt dann mit Pfeil nach unten zu den "Einstellungen", mit "Enter" bestätigen

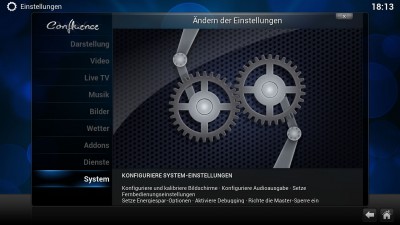

Einstellungen Menü

Nun bis ganz nach unten gehen, bis man bei "System" angelangt ist, mit "Enter" bestätigen

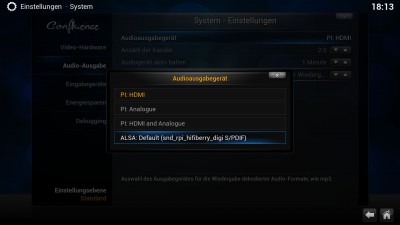

System Menü

Den Punkt Audio-Ausgabe wählen und als Ausioausgabegerät das wählen, in dem was mit "hifiberry" steht, den genauen Namen, siehe Bild

[caine2011]

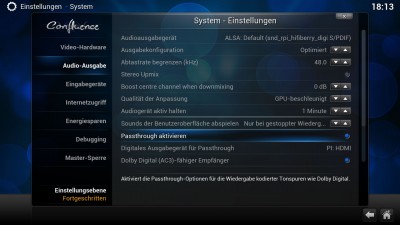

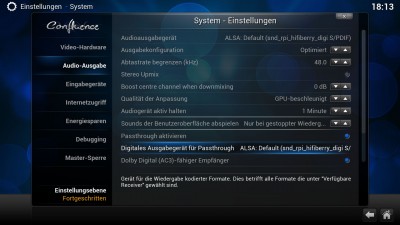

Erweitertes Menü

Wenn man mit den Pfeiltasten nach links geht und nach ganz unten kann man das Menü auf "fortgeschritten" umstellen (via "Enter"), wechselt man dann zurück auf den Punkt "Audioausgabe", kann man Auch noch Passthrough aktivieren und auf den Digital Out legen

Passthrough

So ab jetzt ist der Digitalausgang voll funktionsfähig, nun noch ein kleiner Exkurs zum Netzwerk

Musik Menü

Jetzt im Musik Menü auf den Punkt "Datein" gehen, um neue auszuwählen

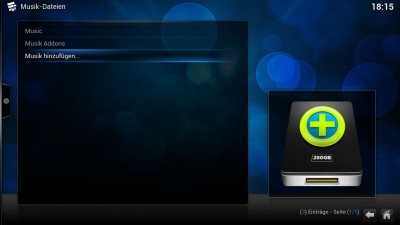

Hinzufügen Menü

Hier "Musik hinzufügen..." auswählen

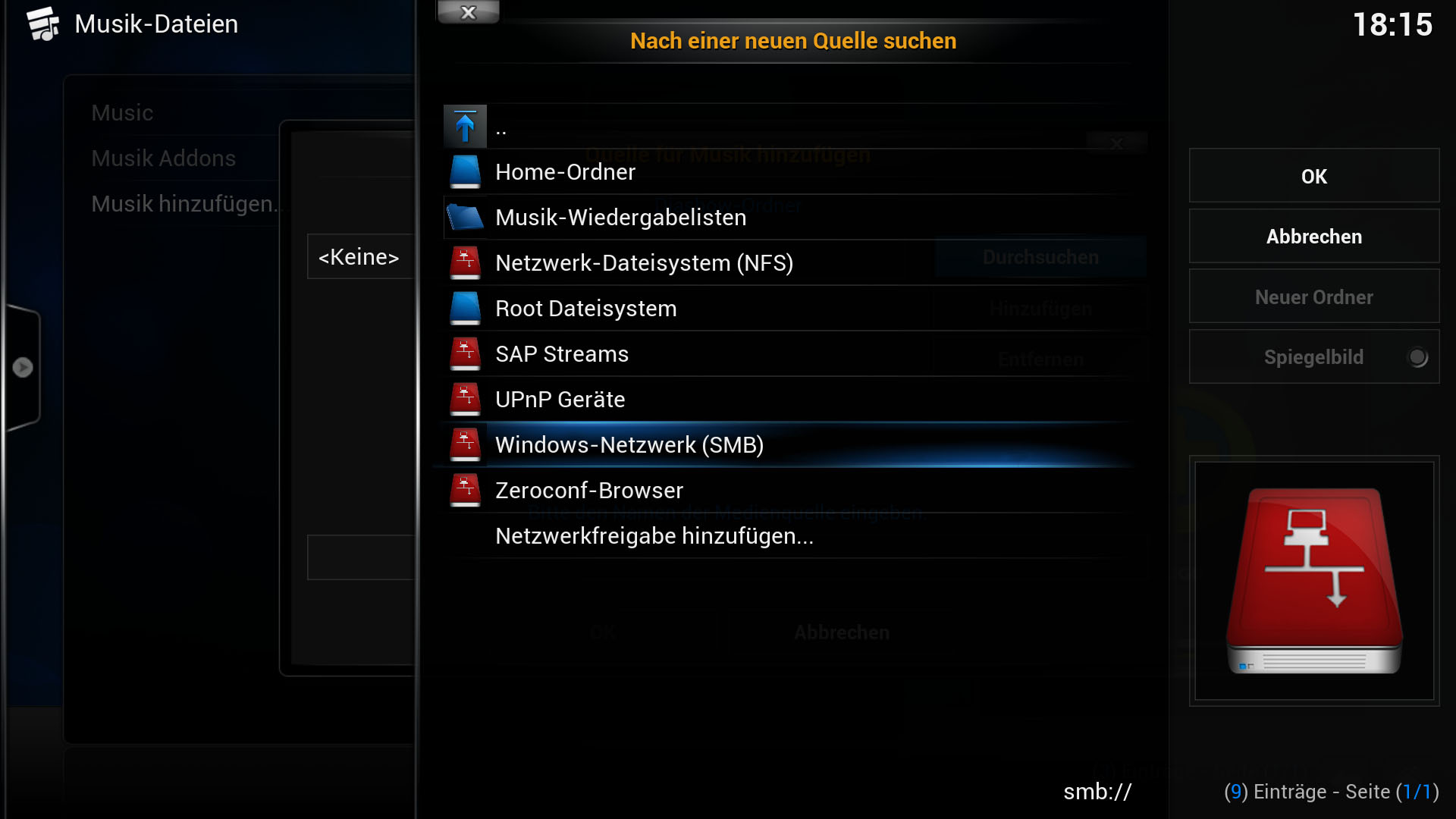

Auswahl Menü

Ein neues fenster öffnet sich, da ich auf meinen Server zugreifen will, wähle ich "Windows-Netzwerk (SMB)"

[caine2011]

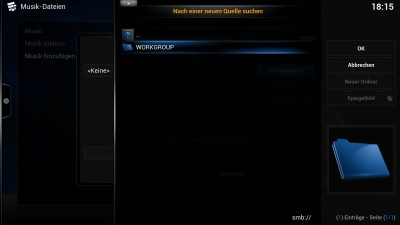

Arbeitsgruppe wählen

Jetzt nach und nach durch das Netzwerk navigieren

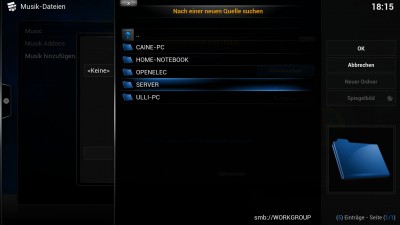

Server wählen

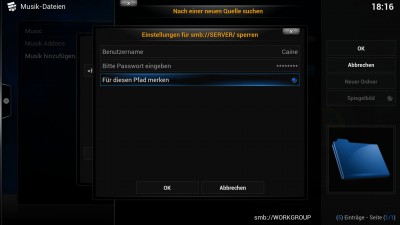

Anmeldedaten

Nun noch Anmeldedaten eines Nutzers der auf dem Server existiert und mindestens Lese-Rechte hat angeben, dazu noch den haken bei "Für diesen Pfad merken", damit nicht jedes mal die Daten eingeben muss-...

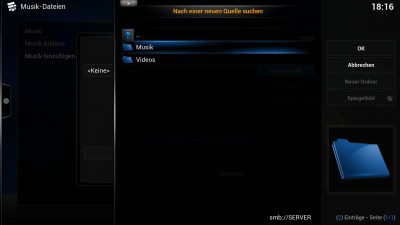

Serverfreigabestruktur

...und schon tauchen die Namen der Freigaben, wie man sie im Server eingestellt hat, auf

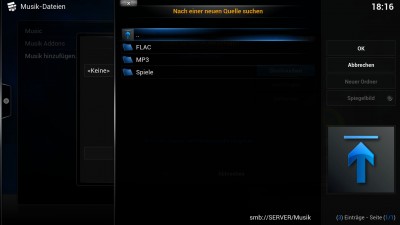

tiefere Struktur

und jetzt auch die Unterordner, das reicht, daher einmal mit den Pfeilen nach rechts und auf OK

[caine2011]

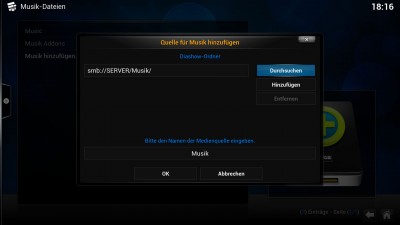

Namen der Musikbibliothek wählen

Der Name der jetzt unten in das feld eingetragen wird, ist der, der auch später sichtbar ist.

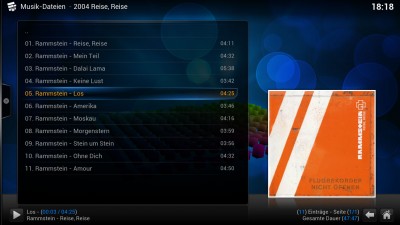

Und schon klappt alles

Jetzt kann man seine neue Musikbibliothek aussuchen und entspannt hören

[JensII]

Seeeehhhr guter und Ausführlicher Thread!
Danke (auch wenn ich das durch 2 Jahre Pi bereits kenne!) und Herzlichen Glückwunsch!!

Es fehlt quasi noch ein Fernbedienung HowTo für die Yatse APP!

Mal dazu direkt ein Link: http://www.tutonaut.de/kodi-serie-perfe ... ng-69.html

[caine2011]

ja wollte ich auch noch machen, habe aber heute keine lust mich über screenshots mit dem smartphone durchzuhangeln

schaue mal mir den thread da an
