Verkabelung AW 441

[Roadrunner2018]

Hallo zusammen,

ich bin neu hier und versuche mal mein Problem zu schildern. Außerdem bin ich nicht grade ein Experte in diesen Dingen...
Es geht um den Anschluß des AW-441 Subwoofers über den High Level Input. Soweit ich das Verstanden habe, kann man den Subwoofer sowohl parallel zu den Lautsprechern als auch in Serie über den High Level Output anschließen. Meine Frage ist, wie verhält es sich mit der Übernahmefrequenz? Wenn der Subwoofer parallel geschaltet ist, kann ja die Übernahmefrequenz, die beim Subwoofer eingestellt ist, logischerweise keinen Einfluß auf die Lautsprecher haben. Aber wie verhält es sich, wenn die Lautsprecher über den High Level Output ausgeschlossen sind? Wird das Signal einfach nur durchgeschleift? Oder Werden nur Frequenzen oberhalb der am Frontregler eingestellten Übernahmefrequenz weiter gegeben? Oder Möglichkeit drei: An der Rückseite gibt es auch einen Schalter Line Out Cut Off. Dort kann man die Frequenz von 40 Hz auf 80 Hz stellen. Nach meinem Verständnis bezieht sich das allerdings nur auf den Line Out, nicht auf den High Level Output, oder lieg ich da falsch?

Leider erläutert die Bedienungsanleitung das Verhalten des Subwoofers in diesem Fall nicht. Bin auf die Antworten gespannt und Danke schonmal!

[g.vogt]

Hallo Roadrunner2018,

in der BDA steht was von Koppelkondensatoren und kleinen Satelliten. Da dieses schlichte Filter mit den angeschlossenen Lautsprechern interagiert, kann man keine genaue Trennfrequenz vorhersagen. Es ist eine Option, die wirklich nur für kleine Satelliten gedacht ist, wo die Entlastung vom Tiefbass hörbar guttut und die Unsauberkeiten der einfachen Filterung nicht so stören.

Mit internetten Grüßen
Gerald Vogt

[Weyoun]

Wenn der Subwoofer parallel geschaltet ist, kann ja die Übernahmefrequenz, die beim Subwoofer eingestellt ist, logischerweise keinen Einfluß auf die Lautsprecher haben.

Soweit korrekt.

Aber wie verhält es sich, wenn die Lautsprecher über den High Level Output ausgeschlossen sind? Wird das Signal einfach nur durchgeschleift? Oder Werden nur Frequenzen oberhalb der am Frontregler eingestellten Übernahmefrequenz weiter gegeben? Oder Möglichkeit drei: An der Rückseite gibt es auch einen Schalter Line Out Cut Off. Dort kann man die Frequenz von 40 Hz auf 80 Hz stellen. Nach meinem Verständnis bezieht sich das allerdings nur auf den Line Out, nicht auf den High Level Output, oder lieg ich da falsch?

Im Prinzip fungiert der Subwoofer beim sogenannten "Durchschleifen" der Laustprecher-Bestromung als Hochpass-Filter, den nachgeschalteten Lautsprechern wird also der Tiefbass entzogen. So wie es in der BDA steht (in diesem Falle die BDA des AW-443), ist dies aber nicht regelbar, da die Rede "vorgeschalteten Koppelkondensatoren" ist, nicht aber von justierbaren Koppelkondensatoren. Ich vermute, die Grenzgrequenz liegt irgendwo zwischen 80 und 120 Hz und das ganze macht nur Sinn bei wirklich kleinen Lautsprechern (also "Satelliten"). Bei größeren Frontlautsprechern sollte man diese lieber an den Verstärker hängen und nicht an den High-Level-Out des Subwoofers.

PS: Gerald war mal wieder schneller.

[Roadrunner2018]

Danke für die schnellen Antworten. Ich hab grad nochmal gezielt nach Hinweisen im Handbuch des AW-441 gesucht... das mit den Koppelkondensatoren finde ich nicht, aber egal. Also wenn ich das richtig verstehe, werden die tiefen Frequenzen bis z.B. 120 Hz abgeschnitten und wenn die Satelliten - sagen wir nur bis 150 Hz runterkommen, ist auch nicht schlimm, dann muss ich halt die Übergangsfrequenz am Subwoofer auf 150 Hz einstellen... wie das das klingt ist ne andere Sache. Nur mal interessehalber, woher kommt die Annahme, dass das irgendwo zwischen 80 und 120 Hz liegt? Gibt es da Erfahrungswerte, oder ist das allgemein so üblich?

[stan libuda]

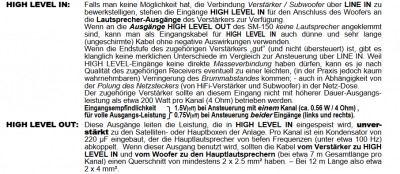

Steht in der BDA
Gruß Dirk

[Weyoun]

War das jetzt die BDA des AW-411? Beim AW-413 stand es nicht so konkret da.
Für die exakte Grenzfrequenz spielt hier in der Tat der Querschnitt und die Länge des LS-Kabels eine wichtige Rolle. Also ausnahmsweise mal kein Voodoo.

[stan libuda]

Ja ist vom 441.Powermodul-SM 150.
Um den geht es ja auch.
Im 443 sind übrigens 330µF verbaut.
Gruß Dirk

[Weyoun]

Merci!

[g.vogt]

Für die exakte Grenzfrequenz spielt hier in der Tat der Querschnitt und die Länge des LS-Kabels eine wichtige Rolle. Also ausnahmsweise mal kein Voodoo.

Ach, Weyoun, das hast du hoffentlich scherzhaft gemeint. Die komplexe Last Satellit samt Chassis, Gehäuse und Weiche hat im Zusammenspiel mit den Koppelkondensatoren um Potenzen mehr Einfluss auf das Gesamtergebnis als ein paar Meter dürrer Draht.

[Roadrunner2018]

Danke für die vielen guten Antworten, bringt mich in meinen Überlegungen auf jeden Fall deutlich weiter.
