DIY Deckensegel XL

[Andreas H.]

So, heute ging es mit der Stoffbespannung weiter.
Im Gegensatz zu der "übliche" Methode, die darin besteht, den Schaumstoff zu bespannen, bin ich den anderen Weg gegangen & werde den Stoff in den Rahmen spannen.
So sind später auch die Alu-Querstreben nicht mehr sichtbar.

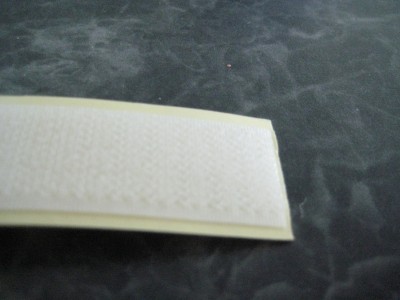

In unserer Firma haben wir selbstklebendes Klettband, das klebt wie die Sau. Daran hängen wir z.T. sehr schwere Stoffe auf...

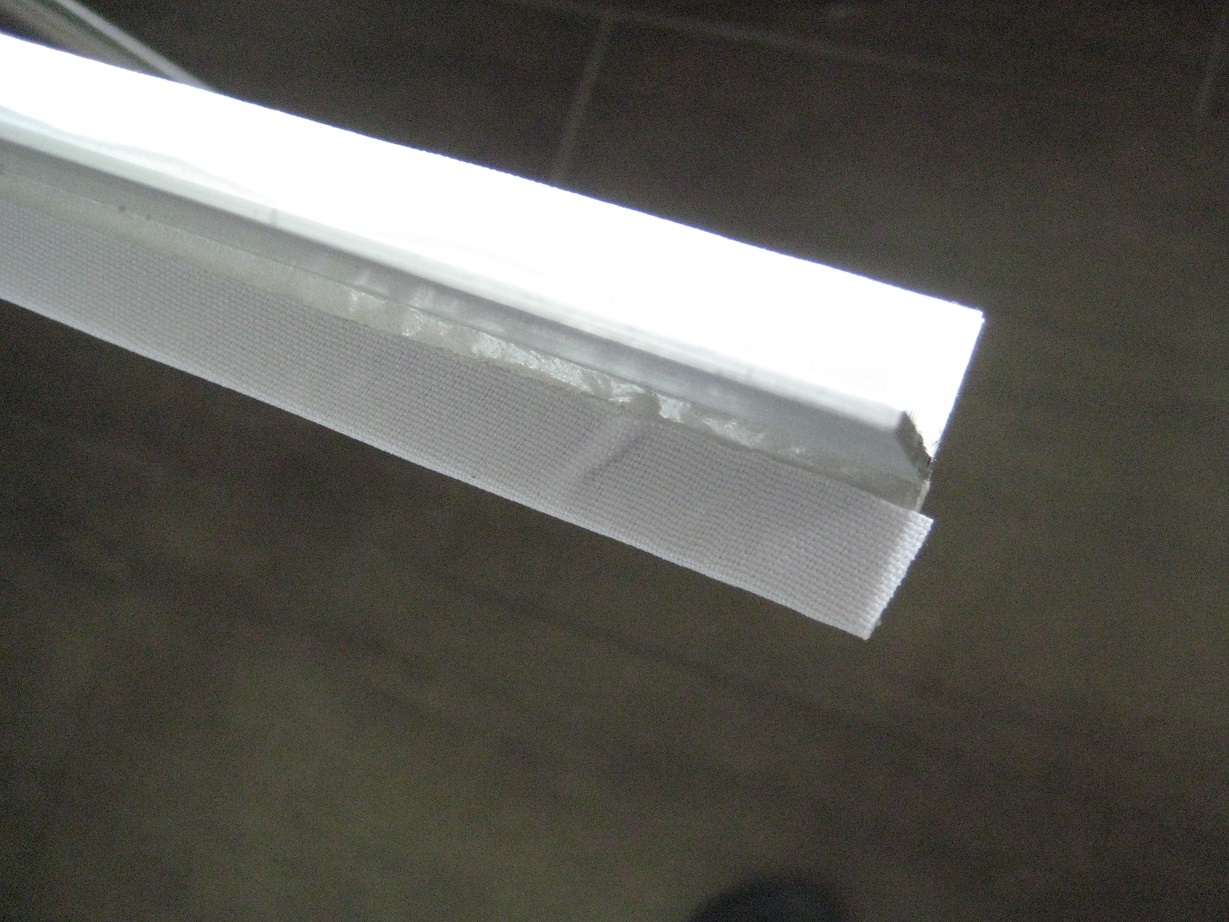

Das Ganze wird jetzt rund herum in den Rahmen eingeklebt, um später den Stoff daran zu befestigen:

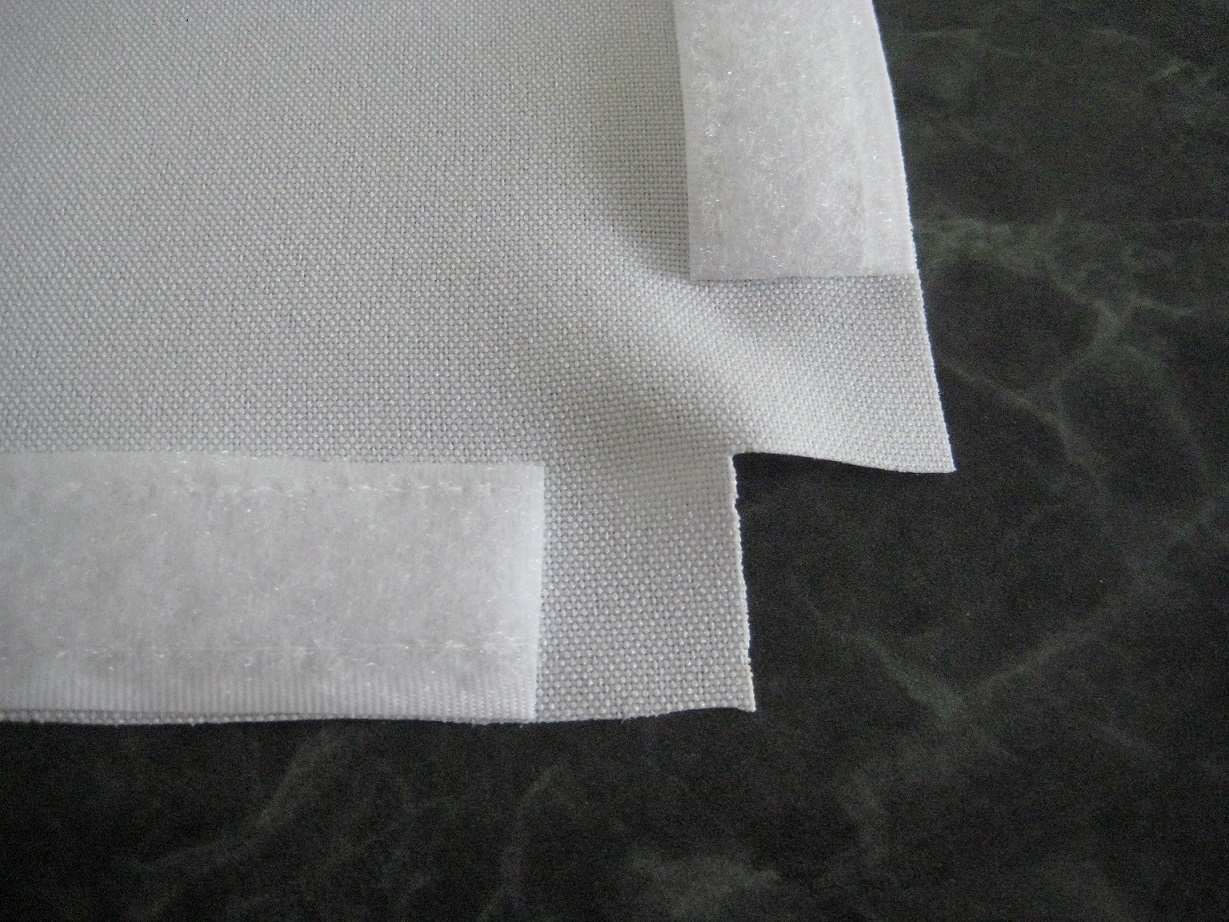

Der Stoff wurde von mir mithilfe eines Laser-Schneidetisches auf Maß genau geschnitten, und die Ränder wurden mit Flauschband ausgestattet.
Der Laserschnitt sorgt auch dafür, das die Ränder "verschmolzen" werden und die Kanten nicht ausfransen können:

Jetzt wurde es langsam spannend.

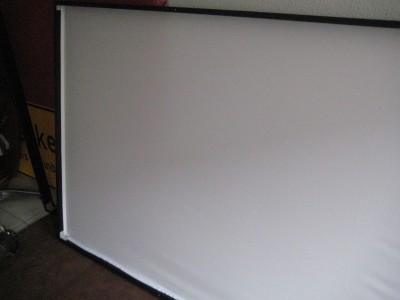

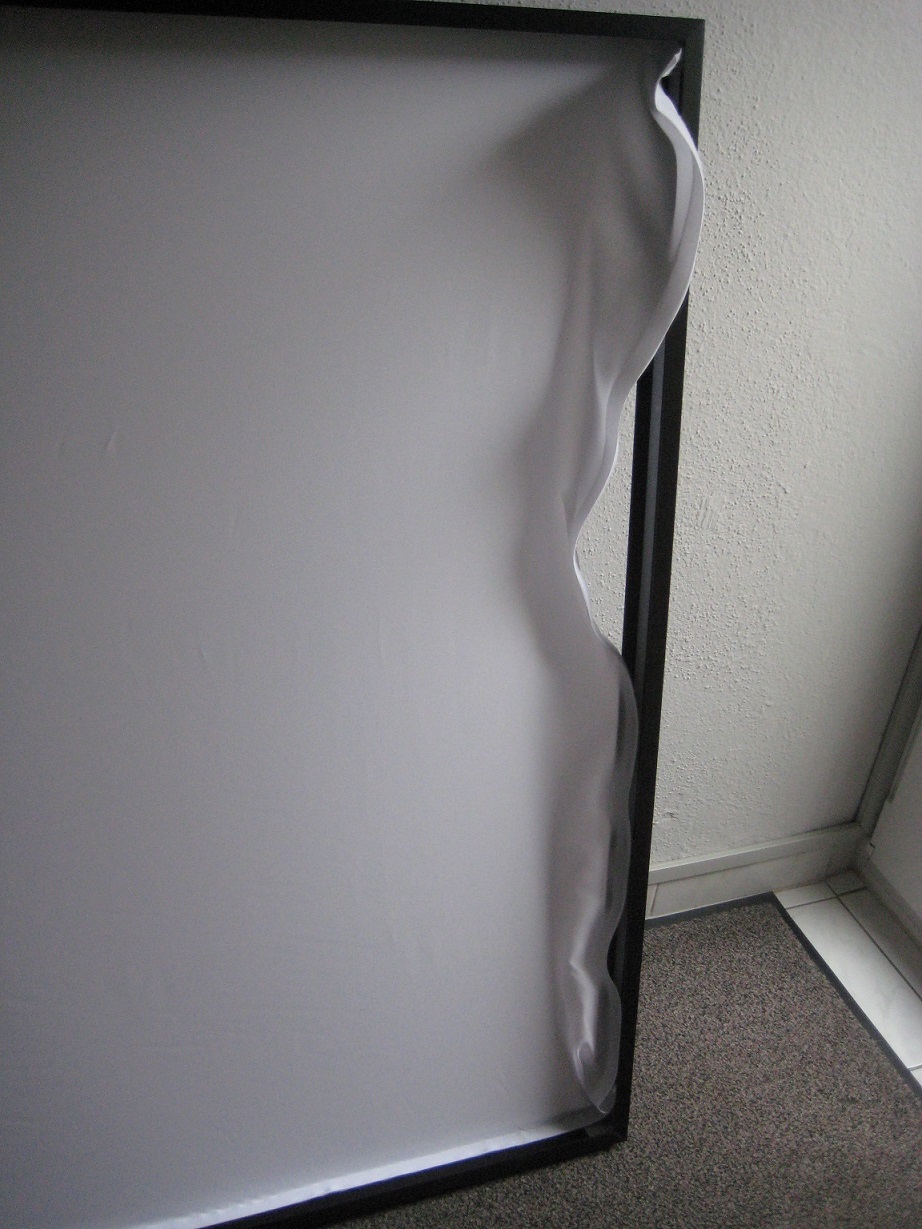

Der Stoff wurde in den Rahmen eingebracht & mit einer gewissen Spannung an dem Klettband befestigt:

Dann der erste herbe Rückschlag. SCH.... !!!!
Trotz gewisser Abzüge beim Stoffmaß, habe ich die Dehnfähigkeit des Stoffes unterschätzt.
Schlußendlich waren fast 8cm "übrig":

...naja, besser als zu klein, da heißt es nochmals nacharbeiten.


Egal, bisher läufts ganz gut & auf den "Mißerfolg" trink' ich jetzt erstmal ein (oder mehrere) kühles Pils...

Grüße
Andreas

[nuChristian]

Nabend Andreas,

Das muss man ja sowieso schätzen, also so ein wirklicher Rückschlag war das nicht.
Ich würde das eher als Messvorgang bezeichnen

Gutes Gelingen noch für dein Projekt!

[skritikrt]

selbstklebendes Klettband, das klebt wie die Sau

Ist das was "spezielles" oder was von 3M oder so-also normal zu bekommen?

Und was fuer Stoff?...meinst du,das gewoenlicher schalldurchlaesiger Stioff fuer Fontbespannungen der boxen geeignet ist,oder soll es ein im hochton schallschluckenderes Akustikstoff sein?

mithilfe eines Laser-Schneidetisches auf Maß genau geschnitten

Sch...e-habe ich nicht



-man kann aber auch eine billige Loetkolbenspitze "umfunktionieren" und daran eine kurze scharfe OLFA-klinge schrauben ...oder gibt es sowas schon fertig zu kaufen
Mit einer genuegend langen holzunterlage und einen Metall-Lineal mueste es auch gehen

@Andreas-ist dein Stoff so "blickdicht",das die Alu-Querstreben nicht durchscheinen werden?
Ansonsten kanst du die einfach mit einer Dose Farbe fuer ALU einfach weis spritzen


Ich bleibe dran,und noch gutes gelingen

Robert

[BenQ]

Tolles Projekt, bin gespant wie es an der Decke aussieht

Grüße
Thomas

[Andreas H.]

Ist das was "spezielles" oder was von 3M oder so-also normal zu bekommen?

Hersteller weiß ich nicht, stammt bei uns aus der Firma. 3M sollte aber auch passen...

Und was fuer Stoff?...meinst du,das gewoenlicher schalldurchlaesiger Stioff fuer Fontbespannungen der boxen geeignet ist,oder soll es ein im hochton schallschluckenderes Akustikstoff sein?

Den Stoff habe ich von Magnus (Mysterion / mr-akustik).
DANKE übrigens für den fairen Preis & die schnelle Lieferung !!!

Sch...e-habe ich nicht

Ich auch nicht privat.
Wie schon Mal erwähnt, arbeite ich in einer Firma, die innenliegenden Sonnenschutz im Premiumsegment herstellt.
Dort habe ich das kpl. Stofflager & den Stoffzuschnitt mit dem gesamten Maschinenpark unter mir.

Ansonsten kanst du die einfach mit einer Dose Farbe fuer ALU einfach weis spritzen

Ich werde ziemlich sicher ein Inlay aus Vlies machen, damit man die "Abdrücke" ebenfalls nicht sieht...

Tolles Projekt, bin gespant wie es an der Decke aussieht

Grüße
Thomas

Tja, wenn es nur schon soweit wäre...ich "muss" das Ganze ja noch 2 Mal machen, weil ich insgesamt 3 Segel aufhänge.

[Andreas H.]

So, für Alle die es noch interessiert, gehts weiter:

Vorab: Meine Idee, den Stoff IN den Rahmen zu spannen ist grandios gescheitert.

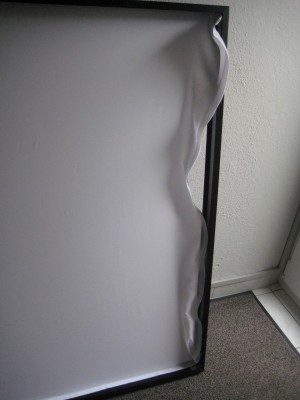

Auf eine Länge von fast 3m hängt der Stoff immer ein wenig durch.
Eine straffe Bespannung in dieser Größenordnung wäre zwar sicherlich realisierbar,jedoch nur mit stark erhöhtem Material- & Zeitaufwand.

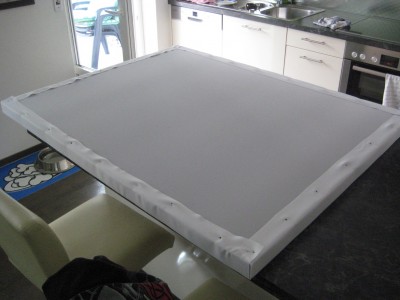

Also muss die klassische Methode, den Absorber zu beziehen, herhalten:

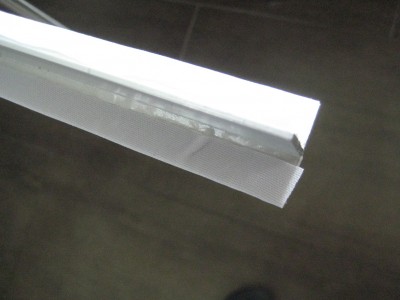

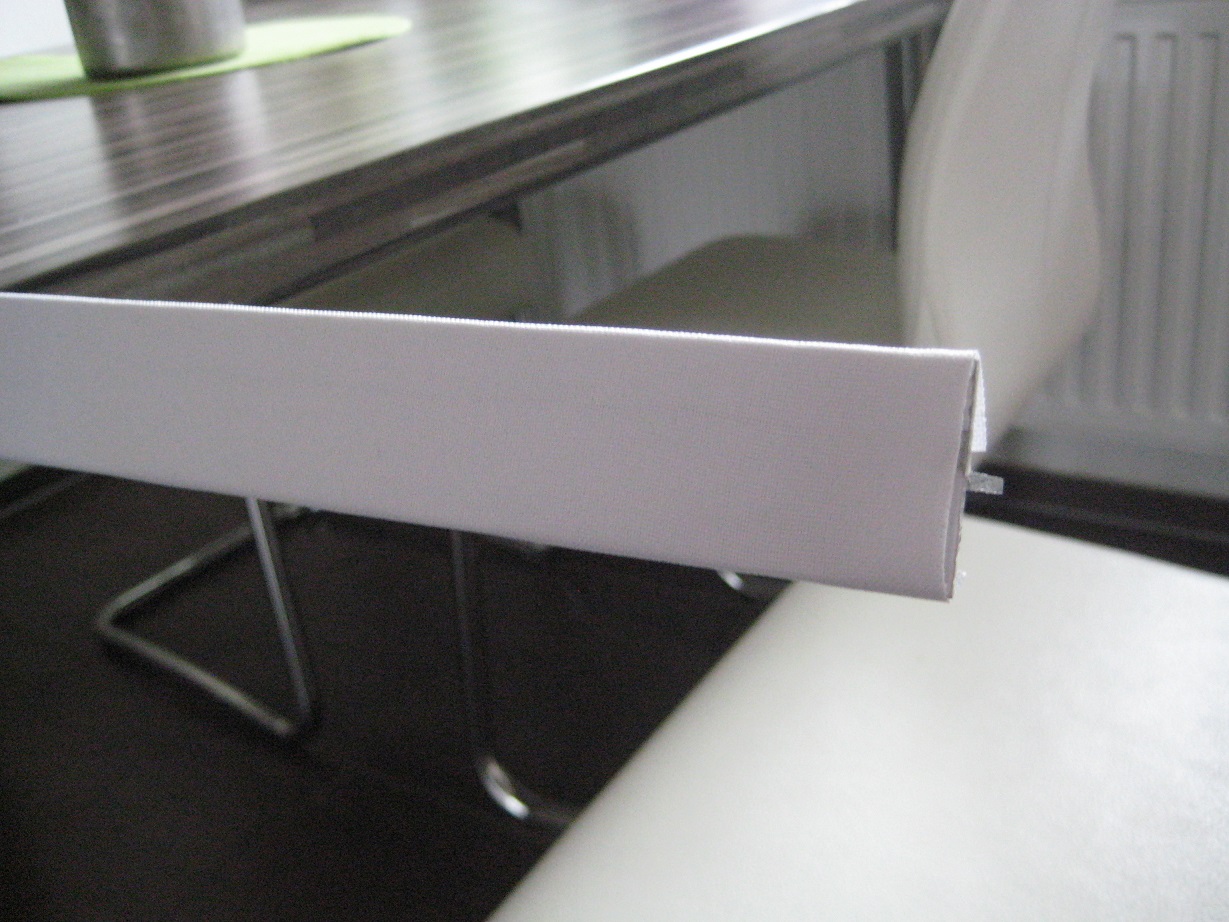

Damit die Querstreben, auf denen die Absorberplatte aufliegt, nicht zu sehr ins Auge fallen, werden diese mit Hilfe von doppelseitigem Klebeband mit Stoff überzogen.
Habe erst überlegt, die Streben schwarz matt zu lackieren, denke aber so siehts besser aus...

Morgen werde ich die beiden anderen Teile bespannen, und die Deckenhalterungen anbringen.
Dann gehts ans Ausmessen der ganzen Bohrlöcher für die Deckendübel.
Ich werde dort mit Hilfe eines speziellen Winkel-Lasergerätes ein "Raster" an die Decke projezieren, damit ich die ganzen Löcher sauber & rechtwinklig zueinander anzeichnen kann...

Soweit die Theorie

[martinm]

Klasse Bericht!

Hat mich nun dazu bewogen mein Deckensegel ebenfalls selbst zu bauen.
Mangels passendem Werkzeug hab ich mal diverse Anbieter von Alu-Profilen angeschrieben ob sie auch die Profile nach vorgegebenem Maß auf Gehrung sägen können.

[Andreas H.]

Hallo zusammen.

Leider bin ich noch nicht ganz soweit wie geplant.
Gartenarbeit & abendliche Einladungen haben mich etwas "zurückgeworfen"

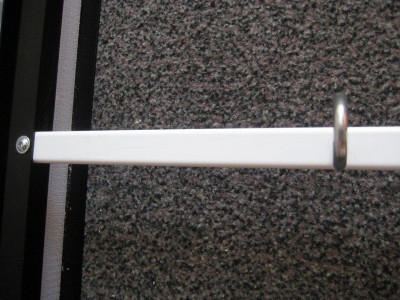

Heute wurden die Querträger (Alu-Flachprofil 20x6mm) gebohrt & mit Gewinde versehen.

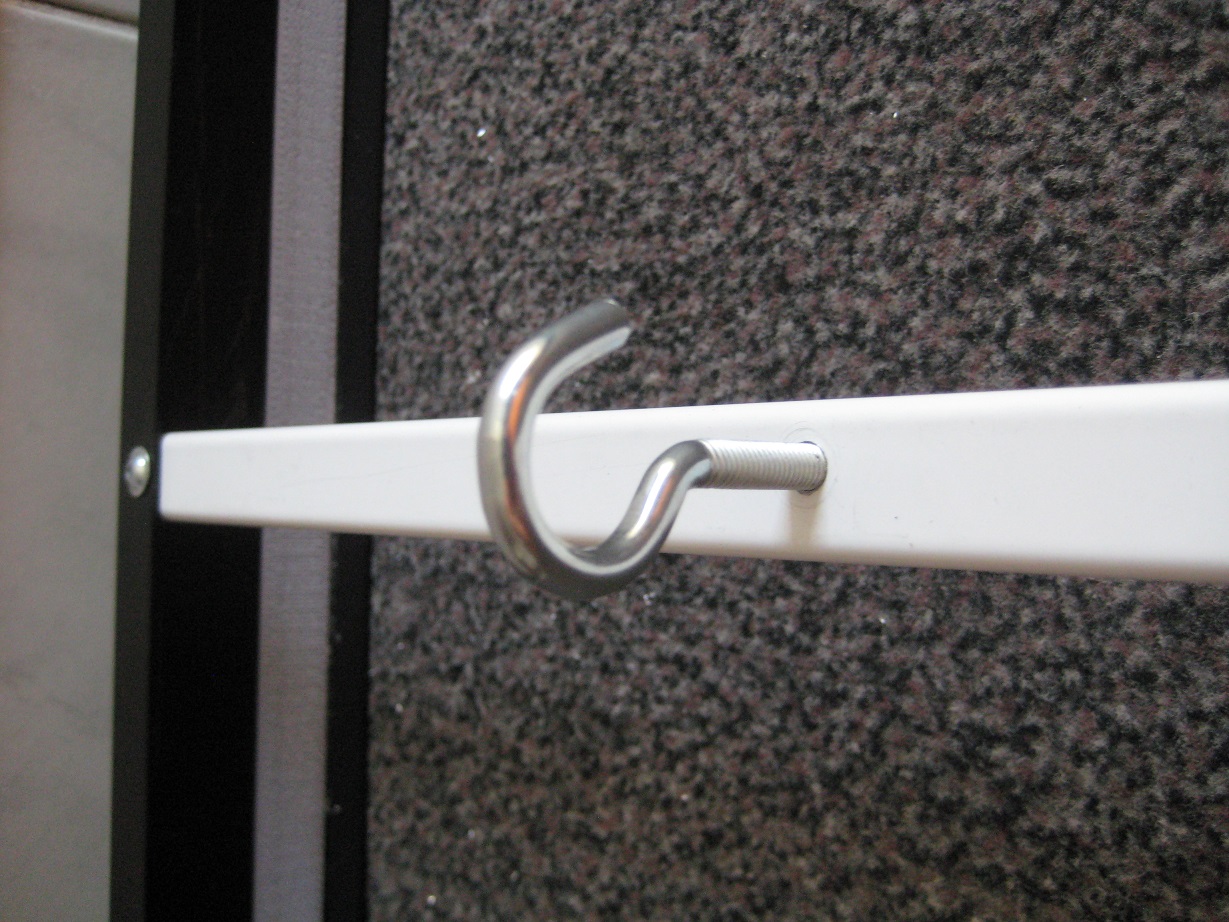

Danach die Haken eingeschraubt. Diese werden später in das passende Gegenstück an der Decke eingehängt.

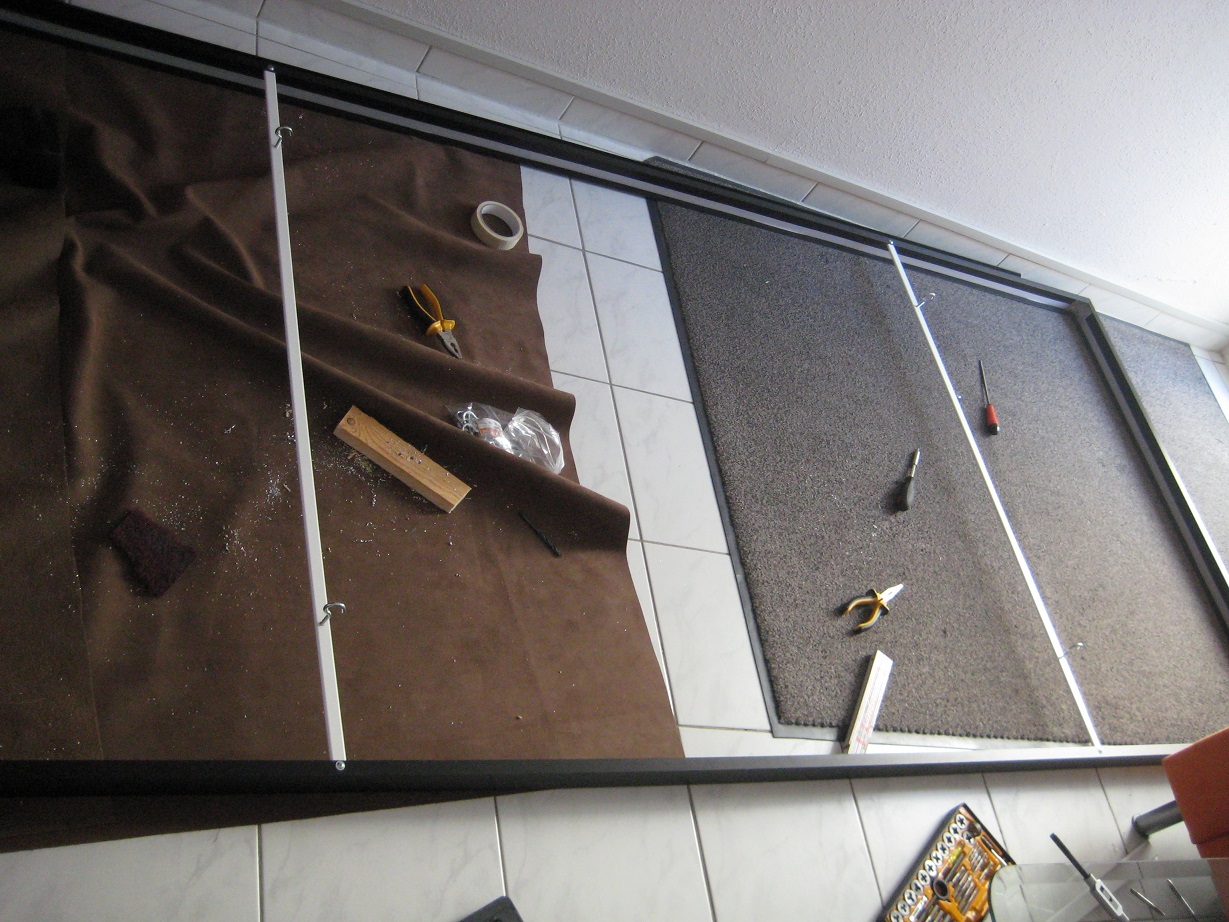

Danach probehalber zusammengeschraubt (später werden die Querträger erst angebracht, wenn die Absorber im Rahmne liegen).

Morgen werden die Bohrlöcher für die kpl. Segel an der Decke angezeichnet.
Den 1. Rahmen werde ich dann mal probehalber ohne Inlays an die Decke hängen, um evtl. Ungenauigkeiten noch korrigieren zu können...

[Der Marco]

Entschuldige, dass ich so "ketzerisch" dazwischenfrage: mich interessiert, was das eigentlich bringen soll? Heißt: was ist die Idee dahinter?
Desweiteren, soviel Mühe du dir mit dem Bericht auch gibst (Hut ab dafür!), wird er wohl für Nachbauwillige nur bedingt geeignet sein, da du fast ausnahmslos Werkzeuge/Maschinen und Material aus "deiner" Firma verwendest. Ich wünsche dir, dass keiner von deinen Vorgesetzten hier mal reinguckt!
Ansonsten ist der Thread als Anregung wunderbar, wenn man noch wüsste, was man damit raumakustisch erreichen kann. Vielleicht noch 'ne vorher/nachher-Klangbeschreibung als Anhang?
Gruß

[Andreas H.]

Entschuldige, dass ich so "ketzerisch" dazwischenfrage: mich interessiert, was das eigentlich bringen soll? Heißt: was ist die Idee dahinter?

Kein Problem...
Ich fand die Decke einfach etwas nackt & dachte mir: "Häng doch ein paar Alurahmen dran, dann siehts nicht so leer aus"

wird er wohl für Nachbauwillige nur bedingt geeignet sein, da du fast ausnahmslos Werkzeuge/Maschinen und Material aus "deiner" Firma verwendest. Ich wünsche dir, dass keiner von deinen Vorgesetzten hier mal reinguckt!

Sämtliches Material kann von jedermann in entsprechenden Geschäften, oder Online-Shops erworben werden.
Die Aluprofile (für den Rahmen) habe ich offiziell über meinen Arbeitgeber bezogen (gibts aber auch online, auf Wunsch ebenfalls mit Gehrungsschnitt) & das restliche Material aus dem Internet / Baumarkt.
Akustikstoff wurde über mr-akustik gekauft & die Absorberplatten (als Sondermaß) über Schaumstoff Wegrich (schaumgummi.de).

Löcher wurden mit einer normalen Bohrmaschine (hat ja evtl. auch der Eine oder Andere) gebohrt, Gewindeschneider vom Nachbarn ausgeliehen (billiges Baumarkt-Teil).
Einzig den Stoff habe ich (nicht währende der Arbeitszeit) per Laser zugeschnitten, weil es einfach bequemer & genauer war als mit einer normalen Schere.
Und natürlich, weil ich die Möglichkeit dazu habe....

Du siehst also, meine Vorgesetzten (in der entprechenden Abteilung bin ich das übrigens selbst ) könnten hier bedenkenlos mitlesen.

Ich bin also schon der Meinung, dass Interessierte User solche Projekte auch in Eigenregie umsetzen könnten.
Die meisten haben wahrscheinlich nur keinen Bock, oder 2 linke Hände, oder keinen Platz oder sonstwas...

Vielleicht noch 'ne vorher/nachher-Klangbeschreibung als Anhang?

Kommt noch, allerdings kann ich nicht mit Messungen dienen.
Verlasse mich da auf mein halbtaubes Gehör...
