DIY - HiFi Rack
Hallo zusammen,
ich spiele aktuell mit dem Gedanken mir ein eigenes HiFi Rack zu basteln. Dachte ich hole mir hier mal Tipps und Anregungen.
Maße Obere Platte: ~1,5m * 0,5m * 0,5m
Maße mittlere und evtl untere Platte 3x: ~0,5m * 0,5m * 0,5m
Aufbau: ich will mir Vollgewindestangen M20 besorgen und auf jeweils 50cm länge schneiden. Diese sollen als "Ständer" dienen.
Verteilt auf die 1,5m ergäbe das 8 Stangen mit dem Abstand ~45 cm * 45 cm.
etwa so: siehe Anhang
Mein erster Gedanke ich nehme als Platten schwarzen Granit. Aber 1. würde das wohl recht kostspielig werden und 2. besitze ich nicht das Werkzeug um mit Granit so zu bearbeiten, daß es mir gefällt. (Klar ein Fachhandel würde es mir wohl machen, aber dann wärs nicht DIY )
Frage #1
Mein nächster Gedanke war eine MDF / HDF Platte unbd diese nach meiner Vorstellung zu lackieren (zu lassen). Wie schwierig ist es Nextel zu lackieren bzw. wenn es für einen Amateur zu schwierig ist, kann ein guter Fachhandel Nextel lackieren?
Frage #2
Ich muss durch die Platten ein gutes Loch von ca. 21 mm bohren. Welchen Abstand würdet ihr zum Rand lassen? Bei MDF oder Granit?
Wenn gewünscht kann ich mein "DIY Projekt" dokumentieren. Kann aber noch dauern bis ich damit anfange.
Mir kam der Gedanke erst gestern als mir Langweilig wurde und ich nicht wußte wie in meinem HiFi Wahn weitermachen könnte. Ihr kennt das ja.
Für Tipps, Anregungen oder Kreativität wäre ich dankbar.
Grüße
Marc
ich spiele aktuell mit dem Gedanken mir ein eigenes HiFi Rack zu basteln. Dachte ich hole mir hier mal Tipps und Anregungen.
Maße Obere Platte: ~1,5m * 0,5m * 0,5m
Maße mittlere und evtl untere Platte 3x: ~0,5m * 0,5m * 0,5m
Aufbau: ich will mir Vollgewindestangen M20 besorgen und auf jeweils 50cm länge schneiden. Diese sollen als "Ständer" dienen.
Verteilt auf die 1,5m ergäbe das 8 Stangen mit dem Abstand ~45 cm * 45 cm.
etwa so: siehe Anhang
Mein erster Gedanke ich nehme als Platten schwarzen Granit. Aber 1. würde das wohl recht kostspielig werden und 2. besitze ich nicht das Werkzeug um mit Granit so zu bearbeiten, daß es mir gefällt. (Klar ein Fachhandel würde es mir wohl machen, aber dann wärs nicht DIY )
Frage #1
Mein nächster Gedanke war eine MDF / HDF Platte unbd diese nach meiner Vorstellung zu lackieren (zu lassen). Wie schwierig ist es Nextel zu lackieren bzw. wenn es für einen Amateur zu schwierig ist, kann ein guter Fachhandel Nextel lackieren?
Frage #2
Ich muss durch die Platten ein gutes Loch von ca. 21 mm bohren. Welchen Abstand würdet ihr zum Rand lassen? Bei MDF oder Granit?
Wenn gewünscht kann ich mein "DIY Projekt" dokumentieren. Kann aber noch dauern bis ich damit anfange.
Mir kam der Gedanke erst gestern als mir Langweilig wurde und ich nicht wußte wie in meinem HiFi Wahn weitermachen könnte. Ihr kennt das ja.
Für Tipps, Anregungen oder Kreativität wäre ich dankbar.
Grüße
Marc
Cinema: LG OLED 65C7D / Apple TV 4k / Marantz SR6011 -> nuVero 5.1.4:
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Re: DIY - HiFi Rack
Das Grundkonzept mit den Gewindestangen gefällt mir, ist so n'bisschen Industrie-Purismus-Stile.
Passt zu den Veros und den Emos. Ev. möchtest du den Stangen einen passenden Anstrich verpassen?
Je nach Plattenmaterial und Farbe.
Vermutlich müssten die Kanten der Platten schön scharf und nicht ausgefranst sein, damit es mit den Stangen gut aussieht.
Leider kenne ich die Verarbeitungseigenschaften von MDF-Platten zu wenig um das Ausfransen einschätzen zu können.
Mit ner guten Maschine könnte es schon klappen.
Grundsatzfrage:
Wenn ja; wertet das optisch nicht die Lautsprecher ab, wenn das Rack grösser ist als deine Nuvero 11
Ich bin zudem ein Symetrie-Fan.. ich denke das ist sowieso ein "Naturgesetz". Symetrie ist schön.
Einfach einen Turm an einer Seite sieht mehr nach Rechencenter aus als nach Wohnzimmer.
Du hast ja zwei Monoblöcke, welche nebeneinander mehr hermachen würden als gestapelt.
Keine Ahnung, ich vermische es jetzt ein wenig mit meinem "Traum-Möbelchen" welches ich zimmern möchte.
Aber was hälst du von einer eher horizontalen Ausrichtung unter dem TV?
Deine zwar schönen aber in diesem Fall unpassenden beiden Glas-Tischchen müssten Weichen
Ich plädiere für einen kleinen aber breiten "Turm":
Es muss was her dass ca. die gleiche Breite hat wie deine jetzigen Tischchen zusammen.
Untere Ablage: Emos aussen, je eine links und eine rechts, den AVR in der Mitte.
Obere Ablage: die Quellgeräte wie BluRay etc.
Auf dem Möbel: TV und Center.
Was denkst du
Passt zu den Veros und den Emos. Ev. möchtest du den Stangen einen passenden Anstrich verpassen?
Je nach Plattenmaterial und Farbe.
Vermutlich müssten die Kanten der Platten schön scharf und nicht ausgefranst sein, damit es mit den Stangen gut aussieht.
Leider kenne ich die Verarbeitungseigenschaften von MDF-Platten zu wenig um das Ausfransen einschätzen zu können.
Mit ner guten Maschine könnte es schon klappen.
Grundsatzfrage:
ist das so zu verstehen, dass dein Geräte-Turm 1.5m hoch wird?Maße Obere Platte: ~1,5m * 0,5m * 0,5m
Wenn ja; wertet das optisch nicht die Lautsprecher ab, wenn das Rack grösser ist als deine Nuvero 11
Ich bin zudem ein Symetrie-Fan.. ich denke das ist sowieso ein "Naturgesetz". Symetrie ist schön.
Einfach einen Turm an einer Seite sieht mehr nach Rechencenter aus als nach Wohnzimmer.
Du hast ja zwei Monoblöcke, welche nebeneinander mehr hermachen würden als gestapelt.
Keine Ahnung, ich vermische es jetzt ein wenig mit meinem "Traum-Möbelchen" welches ich zimmern möchte.
Aber was hälst du von einer eher horizontalen Ausrichtung unter dem TV?
Deine zwar schönen aber in diesem Fall unpassenden beiden Glas-Tischchen müssten Weichen
Ich plädiere für einen kleinen aber breiten "Turm":
Es muss was her dass ca. die gleiche Breite hat wie deine jetzigen Tischchen zusammen.
Untere Ablage: Emos aussen, je eine links und eine rechts, den AVR in der Mitte.
Obere Ablage: die Quellgeräte wie BluRay etc.
Auf dem Möbel: TV und Center.
Was denkst du
Onkyo TX-NR5009 (AVR), nuVero 14 (Front @ ±30°), nuVero 7 (Center), nuVero 5 (Surround @ ±110°), 2x AW 17
Re: DIY - HiFi Rack
Ich persöhnlich, würde immer eher in die Breite gehen, als in die Höhe Werde mir nächstes Jahr auch eins bauen. Aber ich denke komplett aus Edelstahl
AVR
Onkyo Tx Nr818
Boxen
NV 14
NV 7
2x Nv 5
Onkyo Tx Nr818
Boxen
NV 14
NV 7
2x Nv 5
- n4ther
- Star
- Beiträge: 714
- Registriert: Mi 22. Feb 2012, 10:06
- Wohnort: Erlangen
- Danksagung erhalten: 2 Mal
Re: DIY - HiFi Rack
Die Maße sind B H T
Also 50 cm hoch und 150cm breit. Im Prinzip genau wie jetzt mit den Glastischen nur mit dem Vorteil, daß ich die Endstufen links und rechts unterbringen kann.
Die Glastische (23€ das Stück! finde ich aktuell auch sehr gut, aber leider den Nachteil, daß nur 33 cm zwischen den Stangen platz ist.
Die Stangen will ich unbehandelt lassen. Denke das ist ein schöner Kontrast wenn ich die MDF Platten in Nextel lackieren lasse.
Also 50 cm hoch und 150cm breit. Im Prinzip genau wie jetzt mit den Glastischen nur mit dem Vorteil, daß ich die Endstufen links und rechts unterbringen kann.
Die Glastische (23€ das Stück! finde ich aktuell auch sehr gut, aber leider den Nachteil, daß nur 33 cm zwischen den Stangen platz ist.
Die Stangen will ich unbehandelt lassen. Denke das ist ein schöner Kontrast wenn ich die MDF Platten in Nextel lackieren lasse.
Cinema: LG OLED 65C7D / Apple TV 4k / Marantz SR6011 -> nuVero 5.1.4:
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Re: DIY - HiFi Rack
Hallo,
Nextel richtig zu lackieren setzt einiges an Erfahrung und GUTES Equipment voraus (unter 500€ eher nichts zu bekommen)
Desweiteren hängt die Haltbarkeit von Nextellack stark mit Untergrund und Verabeitung zusammen,
generell würde ich aus meiner Sicht eher abraten,
aber wenn man was im Kopf hat,....ich kenne das.
Hast du schon eine Maßstabsgetreue Skizze erstellt?
Da sieht man leicht ob Längen/Breitenverhältnisse optisch passen oder man noch kleine Veränderungen machen sollte.
MDF oder HDF lackieren, grundsätzlich bedarf es hier der Schnittkanten einiges an Vorarbeit bis diese lackierbar sind da diese Schnittkanten unbehandelt stark saugen kann hier nicht einfach geschliffen und überlackiert werden,
das würde ich mir nicht antun.
Ich kenne ja die Optik deines Raumes nicht, würde da aber nochmal über die Plattenwahl nachdenken,
ich habe z.B. Vollholz,
ob jetzt aber Multiplex, Ytong-Platten oder was auch immer zu dir ins Zimmer passt kann ich ja nicht wissen oder entscheiden.
Zu den Gewindestangen ,
das ist sicher auch Geschmacksache, ich habe wohl zu oft Gewindestangen in der Hand um mich der Optik zu begeistern,
wenn du sie nicht lackieren willst nimm aber verzinkte Stangen.
Abstand der Bohrungen von außen? 5cm bis Mitte Bohrung
VG
Nextel richtig zu lackieren setzt einiges an Erfahrung und GUTES Equipment voraus (unter 500€ eher nichts zu bekommen)
Desweiteren hängt die Haltbarkeit von Nextellack stark mit Untergrund und Verabeitung zusammen,
generell würde ich aus meiner Sicht eher abraten,
aber wenn man was im Kopf hat,....ich kenne das.
Hast du schon eine Maßstabsgetreue Skizze erstellt?
Da sieht man leicht ob Längen/Breitenverhältnisse optisch passen oder man noch kleine Veränderungen machen sollte.
MDF oder HDF lackieren, grundsätzlich bedarf es hier der Schnittkanten einiges an Vorarbeit bis diese lackierbar sind da diese Schnittkanten unbehandelt stark saugen kann hier nicht einfach geschliffen und überlackiert werden,
das würde ich mir nicht antun.
Ich kenne ja die Optik deines Raumes nicht, würde da aber nochmal über die Plattenwahl nachdenken,
ich habe z.B. Vollholz,
ob jetzt aber Multiplex, Ytong-Platten oder was auch immer zu dir ins Zimmer passt kann ich ja nicht wissen oder entscheiden.
Zu den Gewindestangen ,
das ist sicher auch Geschmacksache, ich habe wohl zu oft Gewindestangen in der Hand um mich der Optik zu begeistern,
wenn du sie nicht lackieren willst nimm aber verzinkte Stangen.
Abstand der Bohrungen von außen? 5cm bis Mitte Bohrung
VG
- n4ther
- Star
- Beiträge: 714
- Registriert: Mi 22. Feb 2012, 10:06
- Wohnort: Erlangen
- Danksagung erhalten: 2 Mal
Re: DIY - HiFi Rack
Danke für dein Feedback Backes.

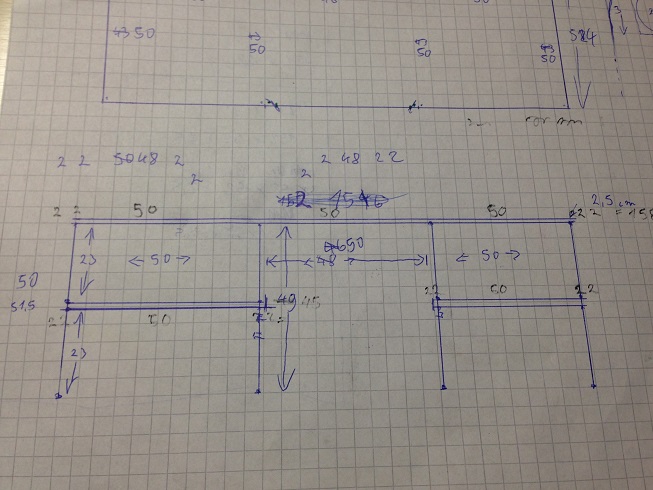

Hab mal eine vorläufige Skizze angehängt. Sorry ist nur auf die schnelle hingekrizzelt.
Bzgl Nextel -> hier würde ich natürlich einen prof. Lacker ranlassen.. Habe leider keine Erfahrung im Lackieren.
Die MDF Platten werden rundrum komplett abgerundet. D.h. ich will keine Scharfekante haben. Gutes EQ habe ich im Schuppen..denke das bekomme ich bzw. wir (ein Arbeitskollege geht mir zur Hand) hin.
Da ich es ja eh Lackieren will, spielt die Wahl des Werkstoffes keine Rolle. Dachte MDF / HDF eignet sich wunderbar zum weiteren verarbeiten.
Die Vollgewindestangen werden wie auf dem Bild vollverzinkt... soll ja nicht ganz sooo nach Baustelle aussehen und mir mittelfristig wegrosten
Aktuell habe ich 3cm Abstand Kante <-> Bohrmitte.
Zur Skizze, weiß nicht ob es schlüssig für 'Aussenstehnde' ist:
Die schwarzen Zahlen sind die aktuelle Planung. Zusammengefasst:
Obere Platte: 2 (Abstand Rand) + 2 cm (Bohrung) + 48 cm +2 cm (Bohrung ) + 48 cm + 2cm (Bohrung) + 48 cm + 2cm (Bohrung) + 2 (Abstand Rand) = 156 cm
Höhe: 2,5 cm
5x Mittlere Platten: 2+2+48+2+2 = 56 cm
Höhe: 2,5 cm
2x Links / Rechts, 1x in der Mitte
Gesamte Tiefe des Konstruktes: 56 cm
Höhe: 45cm Gewindestangen + ca. 1,5 cm Obere Platte (Tiefe der Bohrung = 1cm)
Was vergessen?
Hab mal eine vorläufige Skizze angehängt. Sorry ist nur auf die schnelle hingekrizzelt.
Bzgl Nextel -> hier würde ich natürlich einen prof. Lacker ranlassen.. Habe leider keine Erfahrung im Lackieren.
Die MDF Platten werden rundrum komplett abgerundet. D.h. ich will keine Scharfekante haben. Gutes EQ habe ich im Schuppen..denke das bekomme ich bzw. wir (ein Arbeitskollege geht mir zur Hand) hin.
Da ich es ja eh Lackieren will, spielt die Wahl des Werkstoffes keine Rolle. Dachte MDF / HDF eignet sich wunderbar zum weiteren verarbeiten.
Die Vollgewindestangen werden wie auf dem Bild vollverzinkt... soll ja nicht ganz sooo nach Baustelle aussehen und mir mittelfristig wegrosten
Aktuell habe ich 3cm Abstand Kante <-> Bohrmitte.
Zur Skizze, weiß nicht ob es schlüssig für 'Aussenstehnde' ist:
Die schwarzen Zahlen sind die aktuelle Planung. Zusammengefasst:
Obere Platte: 2 (Abstand Rand) + 2 cm (Bohrung) + 48 cm +2 cm (Bohrung ) + 48 cm + 2cm (Bohrung) + 48 cm + 2cm (Bohrung) + 2 (Abstand Rand) = 156 cm
Höhe: 2,5 cm
5x Mittlere Platten: 2+2+48+2+2 = 56 cm
Höhe: 2,5 cm
2x Links / Rechts, 1x in der Mitte
Gesamte Tiefe des Konstruktes: 56 cm
Höhe: 45cm Gewindestangen + ca. 1,5 cm Obere Platte (Tiefe der Bohrung = 1cm)
Was vergessen?
Cinema: LG OLED 65C7D / Apple TV 4k / Marantz SR6011 -> nuVero 5.1.4:
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
- n4ther
- Star
- Beiträge: 714
- Registriert: Mi 22. Feb 2012, 10:06
- Wohnort: Erlangen
- Danksagung erhalten: 2 Mal
Re: DIY - HiFi Rack
Hier eine neue Maßstabsgetreue Skizze
Cinema: LG OLED 65C7D / Apple TV 4k / Marantz SR6011 -> nuVero 5.1.4:
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Re: DIY - HiFi Rack
Hallo,
auch wenn du bei MDF die Kanten abrundest (davon bin ich schon ausgegangen) hast du ringsrum "Kanten" welche man nicht direkt lackieren kann,
diese muß man absperren, da du sonst 10 mal Nextel oder anderen Lack drauflackieren kannst und es saugt dir den Lack immer noch weg.
Spachtel, Füller, Primer, Grundierung,Lack......und dazwischen immer penibel schleifen
Bei Multiplex oder Massivholzplatte ist dies nicht nötig bzw. der Aufwand entsprechend niedriger.
Lass über den Geräten nicht zu viel Luft, das sieht optisch nicht mehr so fein aus. Über 10cm sollte man vermeiden.
Ein größerer Überstand von Gewindestange bis nach außen macht das Ganze vornehmer, geschmeidiger.
Wenn möglich nimm 30mm Gewindestangen (gibt's im Grosshandel billig), 20mm passt meines Erachtens nicht zu der massiven Optik der Emo´s ...
VG
auch wenn du bei MDF die Kanten abrundest (davon bin ich schon ausgegangen) hast du ringsrum "Kanten" welche man nicht direkt lackieren kann,
diese muß man absperren, da du sonst 10 mal Nextel oder anderen Lack drauflackieren kannst und es saugt dir den Lack immer noch weg.
Spachtel, Füller, Primer, Grundierung,Lack......und dazwischen immer penibel schleifen
Bei Multiplex oder Massivholzplatte ist dies nicht nötig bzw. der Aufwand entsprechend niedriger.
Lass über den Geräten nicht zu viel Luft, das sieht optisch nicht mehr so fein aus. Über 10cm sollte man vermeiden.
Ein größerer Überstand von Gewindestange bis nach außen macht das Ganze vornehmer, geschmeidiger.
Wenn möglich nimm 30mm Gewindestangen (gibt's im Grosshandel billig), 20mm passt meines Erachtens nicht zu der massiven Optik der Emo´s ...
VG
- n4ther
- Star
- Beiträge: 714
- Registriert: Mi 22. Feb 2012, 10:06
- Wohnort: Erlangen
- Danksagung erhalten: 2 Mal
Re: DIY - HiFi Rack
Das sind wertvolle Infos! Vielen Dank.
Werde wohl in Richtung Multiplex / Massivholz gehen.
Danke.
Werde wohl in Richtung Multiplex / Massivholz gehen.
Danke.
Cinema: LG OLED 65C7D / Apple TV 4k / Marantz SR6011 -> nuVero 5.1.4:
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
Musik: VOX / Technics SL-1500c -> RME ADI-2 PRO FS -> nuVero 140
Head: RME ADI-2 Pro FS -> AudioValve Luminare -> Beyer T1mk2 / Stax L700mk2
-
- Semi
- Beiträge: 205
- Registriert: Mi 25. Mär 2009, 09:07
- Wohnort: Surin / Thailand
- Hat sich bedankt: 1 Mal
- Danksagung erhalten: 1 Mal
Re: DIY - HiFi Rack
genau,
massivholz oder multiplex und dann schön gewachst oder geölt. dann wirkt die maserung des holzes und sieht je nach helligkeit des wachses bzw. öls einfach toll aus. massivholz oder multiplex muß in meinen augen durch das holz selber wirken. bei mdf oder span bzw. osbplatten ist lackieren die bessere wahl.
wie gesagt in meinen augen, bin halt holzfan grins
analoge grüße aus dem oberbergischen land
andreas
massivholz oder multiplex und dann schön gewachst oder geölt. dann wirkt die maserung des holzes und sieht je nach helligkeit des wachses bzw. öls einfach toll aus. massivholz oder multiplex muß in meinen augen durch das holz selber wirken. bei mdf oder span bzw. osbplatten ist lackieren die bessere wahl.
wie gesagt in meinen augen, bin halt holzfan grins
analoge grüße aus dem oberbergischen land
andreas
Plattenspieler EMT 938 mit TSD 15, Mission Cyrus one ( Modell aus den 80-er Jahren ) Cyrus Quattro, Fezz Audio Alpha Lupi, Opera Prima 2015, Plattenwaschmaschine Hannl Micro Edition/Rundbürste
